Автоматические выключатели

Автоматические выключатели устанавливаются в электрощитках домов, офисных зданий и производственных помещений. Эти устройства являются более надежными, по сравнению с резьбовыми предохранителями, и используются для защиты техники от поломок при перегрузке в сети и коротком замыкании.

Устройство и принцип работы

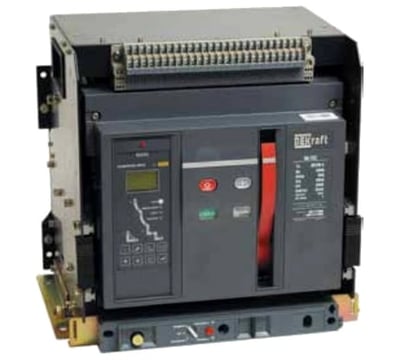

Автоматический выключатель – это небольшое приспособление, состоящее из пластикового корпуса, снаружи которого расположен рычажок, а внутри имеется контактная система, дугогасительная камера, механизм расцепителя, привод и вспомогательные контакты. Устройство постоянно замеряет показатели тока. При превышении допустимого значения биметаллическая пластина начинает нагреваться, что является причиной срабатывания расцепителя, и электрическая цепь размыкается.

При возникновении короткого замыкания токи гораздо выше, чем при перегрузке. В данном случае увеличение магнитного потока происходит в катушке, и задействуется механизм расцепителя. Контакты разъединяются, но ток не прерывается – возникает электрическая дуга. Дуга движется в дугогасительную камеру и при ударе об ее пластины гасится, а ток разрывается. Время срабатывания устройств, как правило, менее 1 секунды, у быстродействующих выключателей оно составляет 0,05 секунд.

Основные технические характеристики

Напряжение. Одни автоматические выключатели рассчитаны на подключение к однофазной сети и называются однополюсными (показатель напряжения равен 220 В), другие – к трехфазной (трехполюсные, 380 В). Есть также комбинированные устройства (220/380 В).

Номинальный ток. Показывает, каким должно быть значение тока в электросети. У разных автоматических выключателей этот показатель составляет от 0,5 до 320 А.

Тип расцепления. Защитные устройства типа А срабатывают при превышении силы тока в 2-3 раза относительно номинального, типа B – в 3-5, типа С – 5-10, типа D – в 10-20. Если к сети подключена мощная техника, лучше приобретать модели выключателей типа С и D.

https://www.vseinstrumenti.ru/electrika-i-svet/cords-splitters/setevye-filtry/

Для защиты бытовой и офисной техники от скачков и перепадов напряжения в сети, ведущих к поломке дорогостоящего оборудования, такого, как блок питания компьютера, водонагреватели и т.д., используются сетевые фильтры.

Устройство

Основным элементом конструкции оборудования является варистор. Он выполняет главную роль по защите техники от кратковременных скачков напряжения в сети и помех. Другими немаловажными элементами фильтра являются конденсатор и симметричный дроссель. Они обеспечивают защиту чувствительной техники от высокочастотных помех, создаваемых генераторами, электродвигателями, работающими недалеко от офиса или квартиры. Третьим важным защитным элементом сетевых фильтров является плавкий предохранитель. В случае, если предыдущие защитные элементы не справились со своей задачей, он отключает питание, не позволяя оборудованию сломаться.

Характеристики

• Длина провода – измеряется в метрах и определяет степень удаленности подключаемых электроприборов от основной розетки.
• Максимальная энергия рассеивания – измеряется в джоулях. Чем больше этот параметр, тем более мощные кратковременные перепады напряжения может компенсировать устройство.
• Максимальная нагрузка – эта характеристика измеряется в киловаттах. Суммарная мощность приборов, подключенных к фильтру, не должна превышать его максимальную нагрузку.
• Световая индикация – горящий светодиод свидетельствует о том, что сетевой фильтр исправен и подключен к электросети. В случае поломки какого-либо внутреннего элемента светодиод не загорится. В бытовых условиях такой светодиод – это единственная возможность определить работоспособность устройства.
