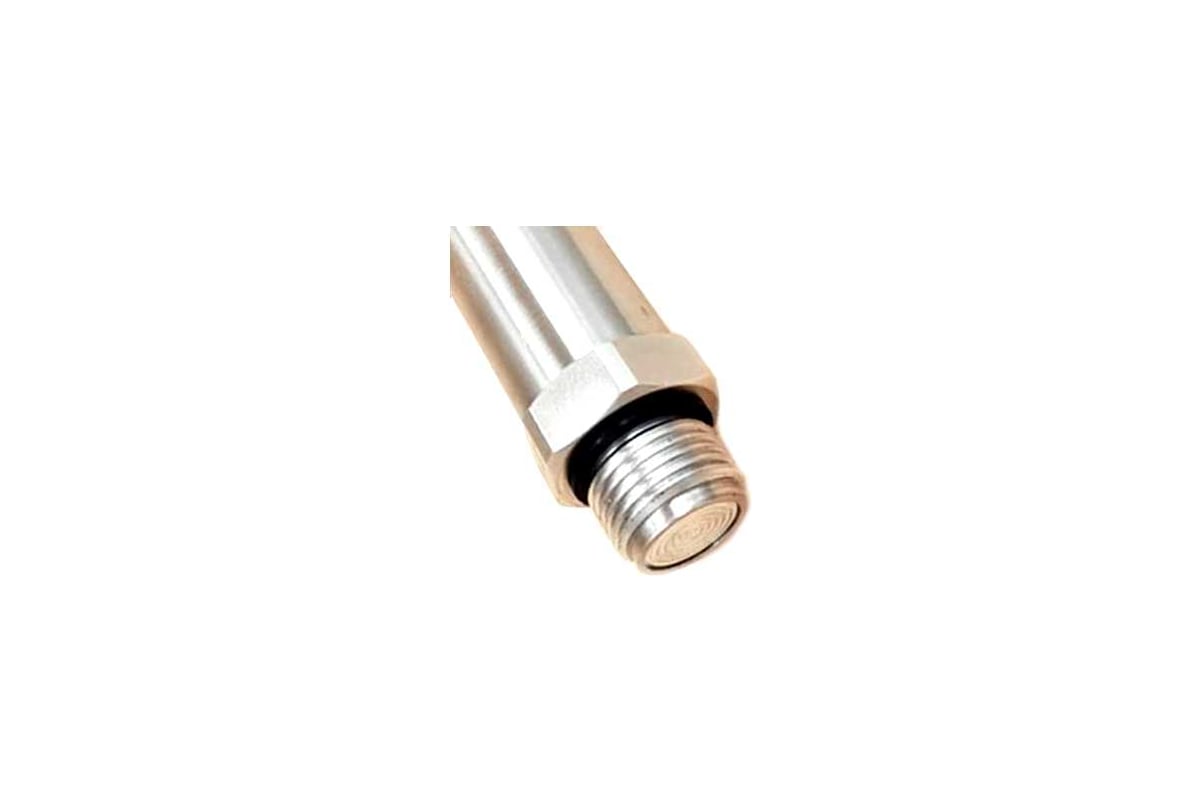

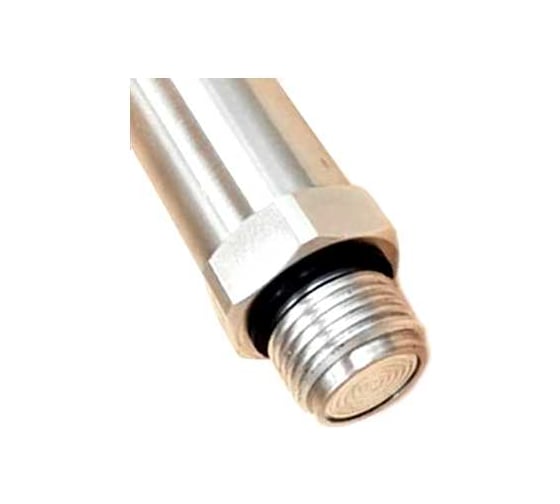

Датчик давления ТЕКО ВТИЮ.8320.009 08-00020324

Датчик давления ВТИЮ.8320.009 предназначен для контроля давления различных сред (жидкости, газа или пара), не агрессивных к нержавеющей cтали AISI 316L, AISI 304. Датчик давления применяется в системах автоматического контроля, регулирования и управления технологическими процессами в нефтегазовой промышленности, энергетике, системах безопасности транспорта, химической промышленности и других отраслях. Датчик давления не является средством измерения.

Датчик преобразует давление измеряемой среды (жидкости, газа или пара), воздействующее на его чувствительный элемент (мембрану), в унифицированный электрический сигнал (аналоговый токовый). Принцип работы датчика основан на пьезорезистивном методе измерения. Давление измеряемой среды передается разделительной мембраной из нержавеющей стали посредством силиконового масла (кремнийорганической жидкости).

Дополнительные характеристики:

• Тип измеряемого давления: Избыточное
• Диапазон рабочих напряжений питания, Uраб: 12…30 В DC
• Тип выходного сигнала, IA: 4…20 мА
• Рабочий диапазон по давлению, Pраб: 0…2,5 МПа
• Максимальное допустимое давление, Рmax: 37,5 МПа
• Максимальное давление на разрыв: 50 МПа
• Основная погрешность по давлению: ±0,5% ВПИ
• Защита от переполюсовки: Нет
• Диапазон рабочих температур: -20 °С…+100 °С
• Температура окружающей среды: -20 °С…+85 °С
• Диапазон температурной компенсации: -10 °С…+70 °С
• Материал корпуса: Сталь нерж. AISI 304
• Материал мембраны: Сталь нерж. AISI 316L
• Степень защиты по ГОСТ 14254-2015: IP65
• Сопротивление нагрузки, Rн, не более: (Uраб.-9)/(20∙10-3) (Ом)
