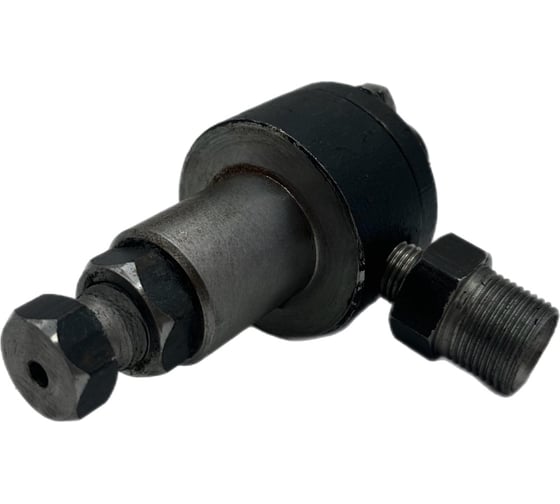

Датчик ЭнергоРесурс 26.03.03.00-006сб (старого образца) 0401009

Датчик – регулятор давления для ПКС/ПКСД для воздушного масляного компрессора используется в следующих моделях воздушных поршневых компрессоров: ПКСД-5,25, ПКС-5,25, ПКСД-3,5, ПКС-3,5, ПКСД-1,75, ПКС-1,75, ПКС-10,5.

Датчик устанавливается на воздухосборнике и соединяется с сервомеханизмом.

Сжатый воздух из воздухосборника проходит через фильтр по трубопроводу к датчику. При достижении давления в воздухосборнике 7 атм. датчик срабатывает: пластина в нём преодолевает сопротивление пружины, отрывается от нижнего седла и прижимается к верхнему, освобождая место для прохода сжатого воздуха.

Далее воздух стремительно проходит по трубопроводу к сервомеханизму и перемещает поршень. Поршень давит на толкатель, открывая клапан, который соединяет нагнетательный трубопровод компрессора с атмосферой.

При этом трубопровод, соединяющий компрессор с воздухосборником, перекрывается обратным клапаном. Воздух из компрессора поступает в воздухосборник по трубопроводу, на котором установлен обратный клапан.

Количество деталей на 1 компрессор - 1 шт.
