Датчик контроля схода ленты ТЕКО ДКСЛ-760007 00-00056717

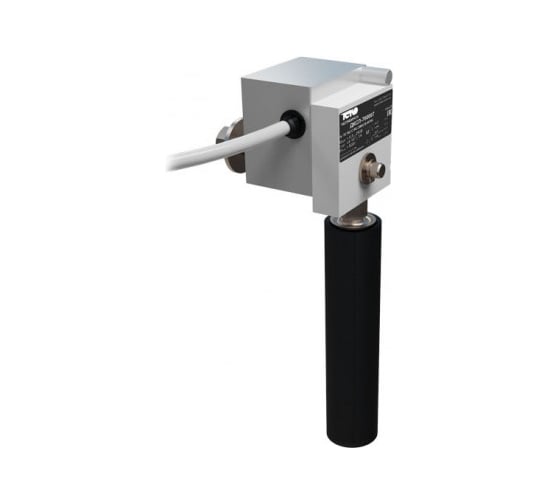

Датчик контроля схода ленты ДКСЛ-760007 предназначен для предупреждения и предотвращения бокового схода конвейерной ленты с роликоопор. С помощью пары датчиков, установленных по обе стороны конвейера, производится мониторинг смещения ленты влево или вправо.

Конструкция датчика позволяет расположить его перпендикулярно конвейерной ленте под любым углом к горизонту.

Датчик ДКСЛ-760007 представляет собой двухпозиционный датчик контроля схода ленты ролико-рычажного типа с верхним креплением. Напряжение питания не требуется. Приводится в действие смещением конвейерной ленты.

Датчик состоит из неподвижного корпуса 1 (см. Приложение Б), снабжённого резьбовой шпилькой М8 для крепления на ставе конвейера, и поворотной головки 2 с роликом 3, принимающим на себя давление конвейерной ленты при её сходе с роликоопор. В исходное положение поворотная головка с роликом возвращаются под действием силы тяжести.

В конструкции ДКСЛ-760007 имеются два контакта — нормально замкнутый и нормально разомкнутый. Каждый контакт коммутирует свою цепь.

Нормально разомкнутый контакт срабатывает (замыкает цепь) при отклонении поворотной головки относительно корпуса на угол 15°. Предназначен для подачи предупреждающего сигнала о некритическом смещении ленты.

Нормально замкнутый контакт срабатывает (размыкает цепь) при отклонении поворотной головки относительно корпуса на угол 30°. Предназначен для размыкания цепи безопасности при критическом смещении ленты с целью экстренного останова электропривода конвейера.
