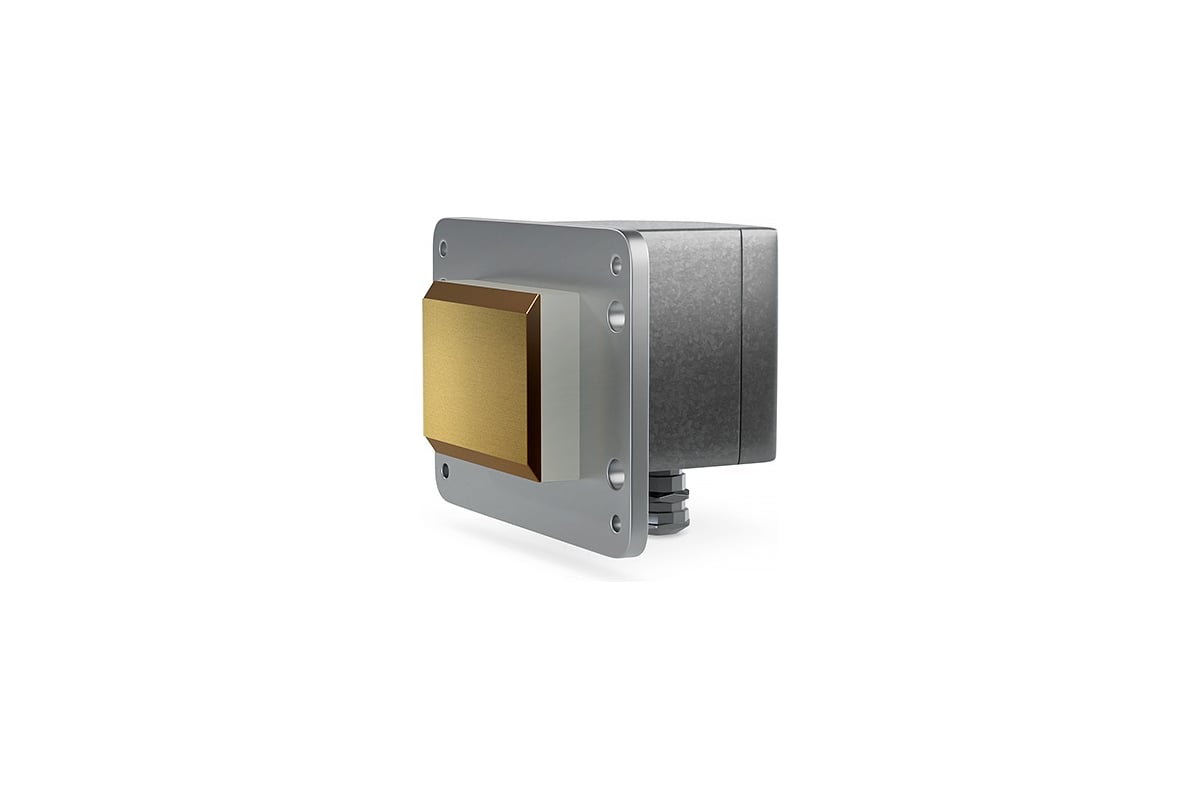

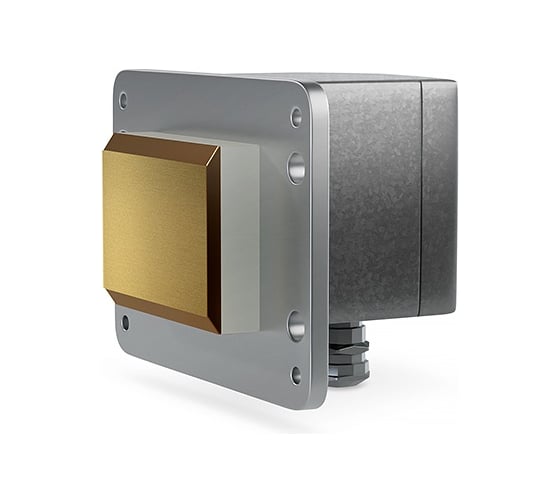

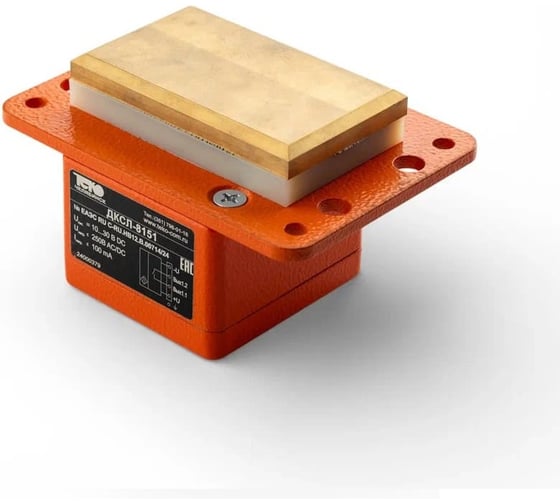

Датчик контроля схода ленты ТЕКО ДКСЛ-8151 07-00045212

Датчики контроля смещения ленты нории ДКСЛ-8151 предназначены для обнаружения смещения тяговой ленты ковшового элеватора (нории). Датчик предназначен для работы во взрывобезопасной среде, не содержащей агрессивных газов и паров в концентрациях, приводящих к коррозии металлов.
ДКСЛ-8151 реагирует на повышение температуры рабочей поверхности, вызванное трением края ленты при её смещении к стенке трубы нории.
Принцип действия ДКСЛ-8151 базируется на дифференциальном измерении температур рабочей поверхности и окружающей среды. Температура окружающей среды является источником опорного сигнала, который вычитается из температуры рабочей поверхности. Электронный блок производит переключение выходного ключа, если отклонение температуры превышает установленную величину. Отклонение регулируется с помощью переменного сопротивления.

Шкала регулятора градуирована 3-мя основными положениями: «мин.», «средн.», «макс.». Среднее положение («средн.») соответствует отклонению температуры приблизительно на 60 °С, что соответствует нагреву рабочей поверхности до 80 °С при температуре окружающей среды 20 °С. Время нагрева до данной температуры при относительной влажности воздуха, не превышающей 50%, занимает от 40 до 60 секунд.
С помощью регулировки отклонения пользователь может ускорить или замедлить скорость срабатывания датчика в зависимости от условий эксплуатации нории.
Выходным ключом является твердотельное реле, позволяющее коммутировать как постоянное, так и переменное напряжение.
