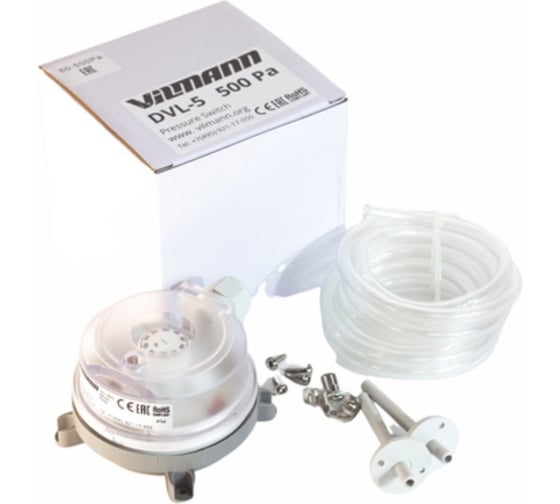

Датчик-реле KRAFTAIR перепада давления вентиляция DVL-5

Дифференциальное реле перепада давления DVL-5 / DPD-5 предназначено для определения перепада давления неагрессивных газов и применяется для контроля работоспособности различных элементов вентиляционных систем, посредством измерения перепада давления на контролируемом элементе.

При достижении установленного значения подаётся дискретный сигнал on/off на устройство управления. Органы настройки дифференциального реле давления DVL-5 / DPD-5 расположены снаружи.

Механическое дифференциально реле давление DVL-5 / DPD-5применяется для:

контроля загрязнения фильтров

контроля работы вентилятора

контроля обрыва ремня вентилятора

контроля открытия или закрытия воздушных клапанов и заслонок

определение перепадов давления воздуха и неагрессивных газов

Основные технические характеристики:

Коммутируемый ток - 1,5 (0,4) А; 12…250 В переменного тока, 4 (0,7) А, 30 В постоянного тока

Тип переключателя - закрытый микропереключатель с перекидным контактом

Корпус - монтажное основание из ПВХ с прозрачной пластиковой крышкой.

Температура окружающей среды -20ºС…+85ºС

Рабочий диапазон - 50…500 Па

Максимально допустимое давление - 5000 Па

Материал мембраны - силикон

Присоединение штуцеров давления - штуцер Р1 для нагнетания, Р2 - для разряжения

Принцип работы - контакты 3-1 размыкаются при увеличении разности давления до заданного значения, контакты 3-2

Одновременно замыкаются.

Датчик давления DVL-5 / DPD 5 с контактором используются при определении обрывов приводного ремня вентилятора или засорения воздушного фильтра.
