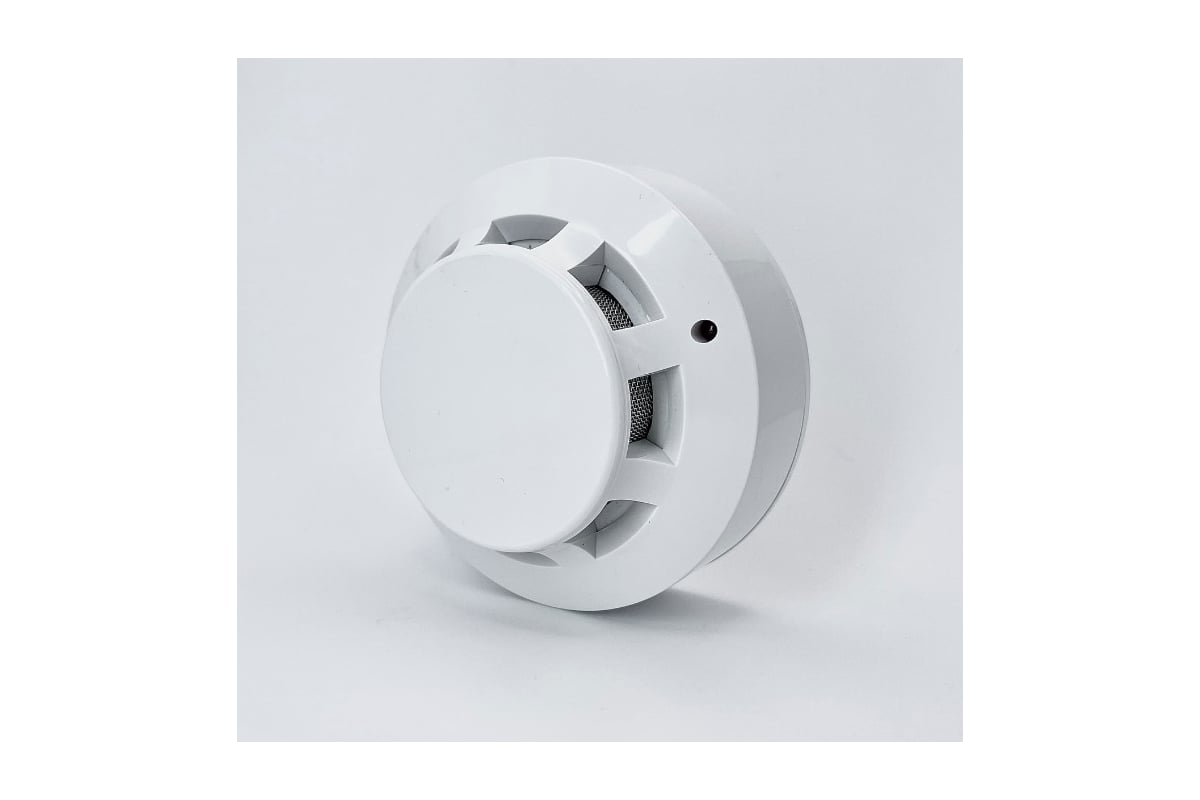

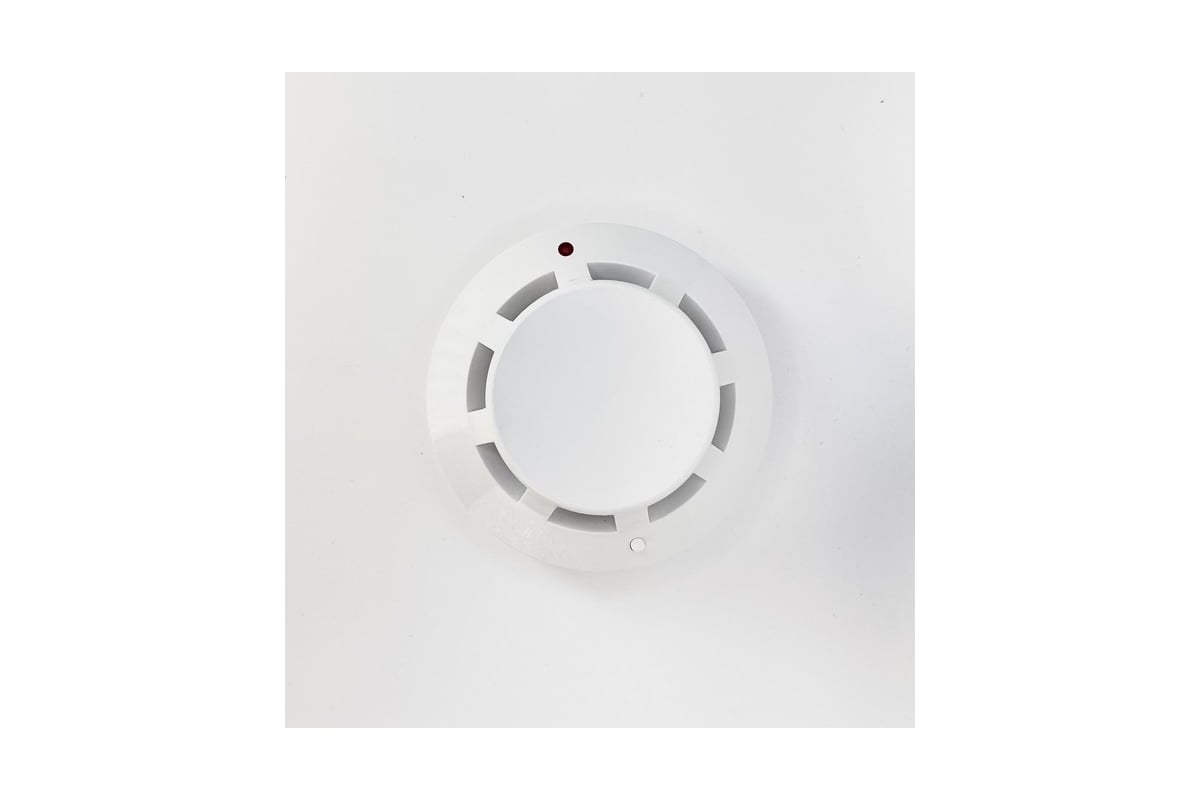

Дымовой оптический извещатель IVS cигналспецавтоматика ИП212-44 00000406н

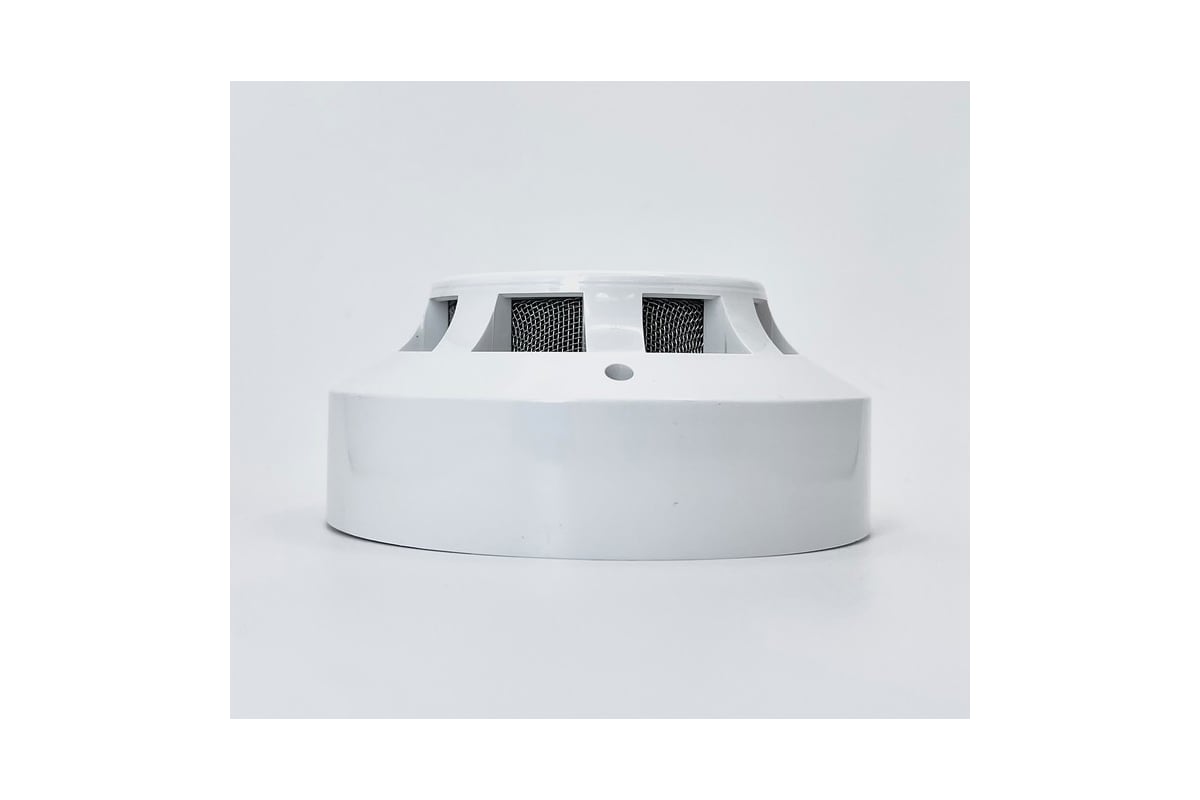

На основании извещателя с помощью выходных контактов закреплен металлический экран, печатная плата с радиоэлементами и оптической камерой. Для проверки работоспособности извещателя, между платой и основанием располагается подпружиненный рычаг, который вводится в оптическую камеру путем нажатия кнопки на лицевой стороне корпуса. Оптическая камера защищена от проникновения насекомых мелкоячеистой металлической сеткой, соединенной с «общим» проводом схемы, что делает ее нейтральной по отношению к заряженным частичкам дыма, и они беспрепятственно проникают внутрь оптической камеры. Кроме этого сетка является дополнительным электрическим экраном, образующей с другими металлическими деталями извещателя замкнутый проводящий контур, надежно защищающий схему и оптическую камеру от электромагнитных помех.

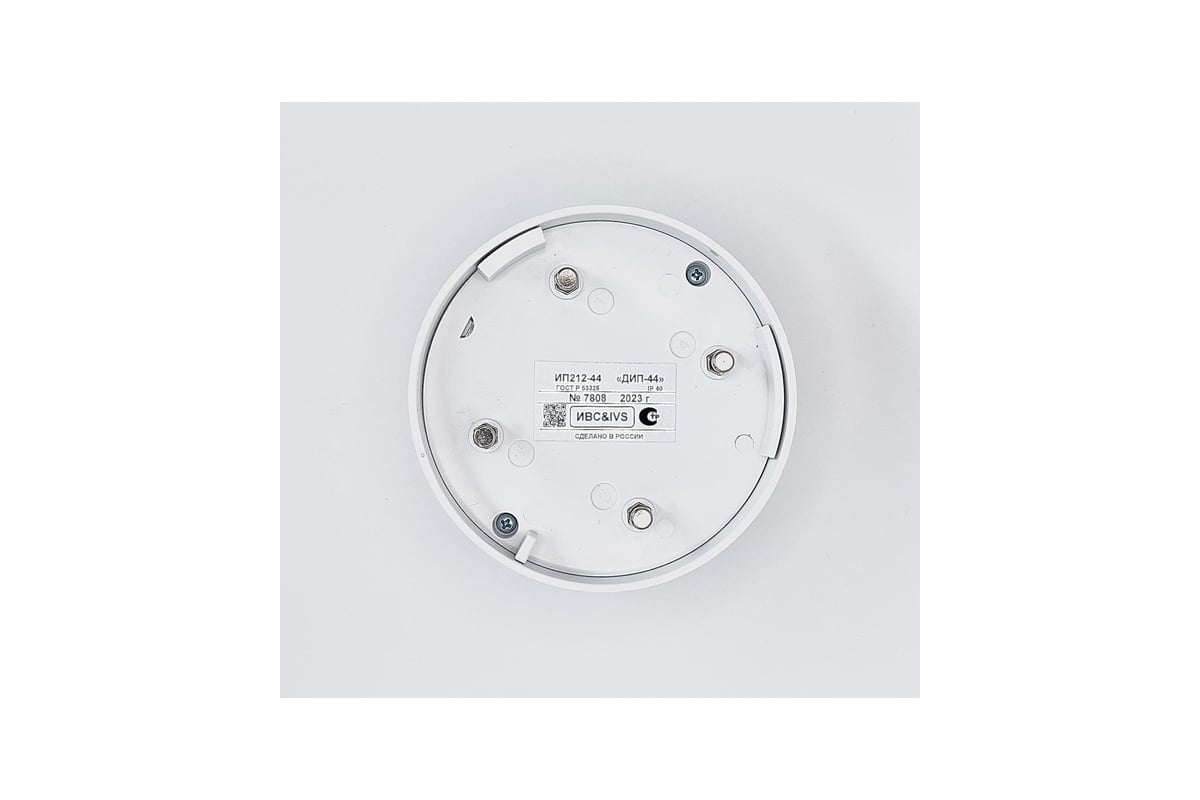

Для подключения проводов шлейфа в извещателе предусмотрена съёмная оригинальная розетка, хорошо защищенная от протечек воды.

Извещатели ИП212-44 являются базовой модификацией этого типа извещателей и в режиме «Пожар» формируют унифицированный сигнал срабатывания в виде уменьшения внутреннего сопротивления до величины не более 500 Ом при токе 20 мА. В выходных цепях извещателей традиционно отсутствует ограничитель тока, так как они предназначены для использования с ППК, имеющими собственный ограничитель тока в схеме питания шлейфа. Остаточное напряжение на извещателе при срабатывании составляет от 7,5 до 8,5 В при токах от 5 до 20 мА.
