Отзывы об электроде МЭЗ УЛЬТРА 2.5 мм, 1 кг Ц0040168

Возможна сварка на низких токах (у меня на 35 Амперах горела устойчивая дуга). Это очень полезное качество, которое наверняка по достоинству оценят те, кому приходится сваривать тонкостенные профильные трубы.

На низком токе электроды может быть трудно поджечь, кроме того дуга тянется за электродами, на дешевых сварочных аппаратах, не имеющих регулировки длины дуги, это может создавать определенные проблемы.

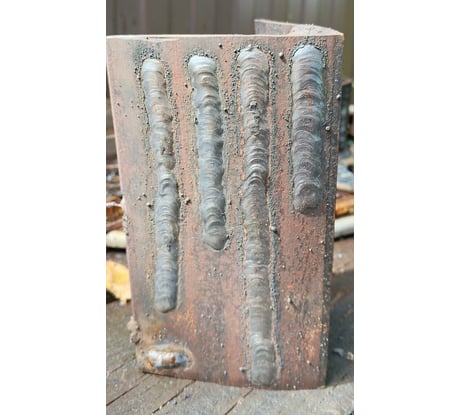

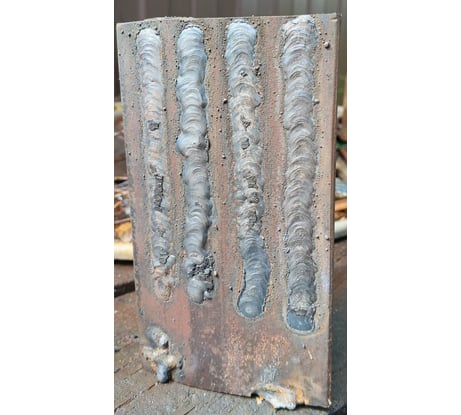

Электроды Ультра диаметром 2.5 мм покупались для сварки тонкого металла на низких токах в тех случаях, когда проблематично использовать полуавтомат. Для подтверждения возможности сварки на низком токе я провел тестирование на пластинке, вырезанной из "народной" профильной трубы 40х20х1.5 мм с использованием профессионального сварочного аппарата ИЖ ВД200 Мастер. В пластинке при помощи УШМ с диском толщиной 1 мм был сделан разрез, который я потом попытался заварить непрерывным швом (края металла не сближались, т.е. варился зазор толщиной порядка 1 мм). Для получения более объективного результата тест повторялся два раза. Мне удалось запустить дугу на 35 Амперах (Горячий старт 40, Форсаж дуги 40), при этом электрод загорелся далеко не сразу (что не характерно для Ультры) и даже пытался пару раз залипнуть (что тоже совсем не характерно для Ультры), но после того, как он зажегся, дуга горела достаточно устойчиво и ровно. Именно поэтому я поставил в "Качество зажигания" 4 и надо понимать, что на нормальных токах таких проблем нет и они зажигаются на 5. В процессе наложения шва получилось несколько небольших прожигов, которые потом были легко заварены этим же электродом, причем повторный поджиг шел легче, чем первоначальный и попыток залипания практически не было. Для сравнения, 3мм Ультра на похожих настройках на этом же сварочном аппарате горит на 50 Амперах, при этом прожечь 1.5 мм металл гораздо легче. Еще надо отметить, что для Ультры характерно горение дуги на большом расстоянии от заготовки - "длинная дуга". Это может создавать (и создает) проблемы при сваривании тонкого металла, так как воздействие дуги на свариваемый образец оказывается более длительным, чем планировалось.
