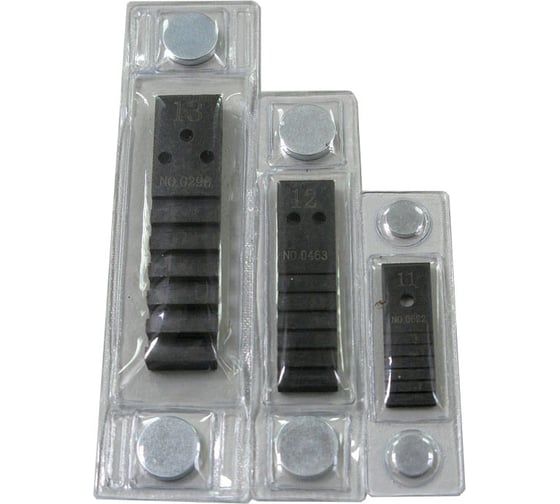

Эталон чувствительности канавочный №12Fe НТЦ Эксперт ntc-000084

Канавочные эталоны (ЭЧК) применяются для оценки чувствительности радиографического контроля. Оценка чувствительности проводится путем сравнения потемнений на радиографическом снимке с размерами эталонных канавок. Эталоны изготовлены по ТУ 102-372-84. В соответствии с требованиями ГОСТ 7512-82 эталоны чувствительности следует изготовлять из металла или сплава, который по своему химическому составу аналогичен контролируемому изделию. В случае, если это не возможно по техническим или экономическим причинам, эталон чувствительности допускается изготавливать из материала, который имеет такое же радиографическое поглощение, как и контролируемый объект.

Также допускается использовать эталоны из материалов, имеющих меньшее радиографическое поглощение, чем контролируемый материал. Например, при рентгеновском контроле изделий из меди можно воспользоваться стальным эталоном чувствительности. При этом контроль будет выполняться по более высоким требованиям, чем это необходимо. Стандартные материалы канавочных эталонов чувствительности - сталь, медь, алюминий, титан, никель. Эталоны маркируются серийным номером, специальными отверстиями и числовым кодом, где первая цифра обозначает материал, а вторая размер. Так числовой код наиболее распространенных эталонов имеет следующий вид: сталь - 11,12,13; алюминий и магний - 21,22,23; титан - 31,32,33; медь - 41,42,43; никель - 51,52,53; нержавейка 61,62,63. Правила маркировки эталонов отверстиями содержатся в таблицах 2 и 3 ГОСТ 7512-82.
