Эталон чувствительности проволочный IQI ISO 19232-1 W10 Fe (25 мм) Элитест 00135705

Эталоны чувствительности проволочные ЭЛИТЕСТ ЭЧП изготавливаются в соответствии с ТУ 26.51.33-066-96651179-2017 и применяются для определения чувствительности рентгенографического контроля.

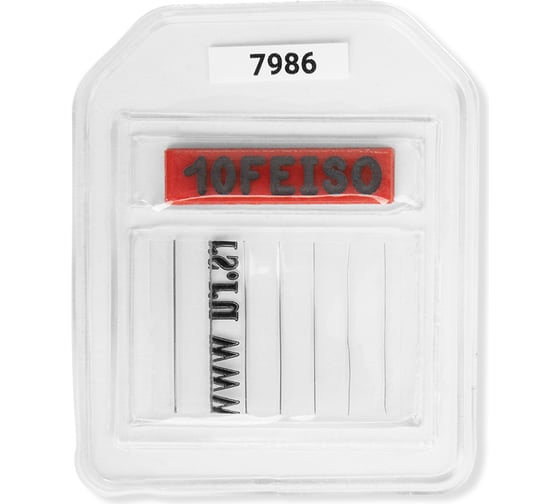

Эталоны представляют собой набор калиброванных металлических проволок различного диаметра, заключённых в оболочку из гибкого пластика. Набор проволок изготавливается из сплава на основе железа (Fe). В пластиковую оболочку заключены также свинцовые знаки, выполняющие функцию маркировки эталонов и позволяющие определить тип эталона на рентгеновском снимке при его расшифровке.

Маркировка эталонов чувствительности проволочных (EN ISO 19232-1):

В верхней части каждого эталона располагается набор из 5–6 символов, где первые цифры обозначают толщину, следующие две буквы обозначают материал эталонов, а последние две (ISO) — стандарт, по которому они изготовлены. Например, если потребуется железный эталон с проволоками небольшого диаметра, маркировка будет иметь следующий вид: 13 FE ISO, где 13 — номер, определяющий размер проволок (чем больше число, тем тоньше провод); FE — обозначение железа (с лат. ferrum), а ISO — международный стандарт.
