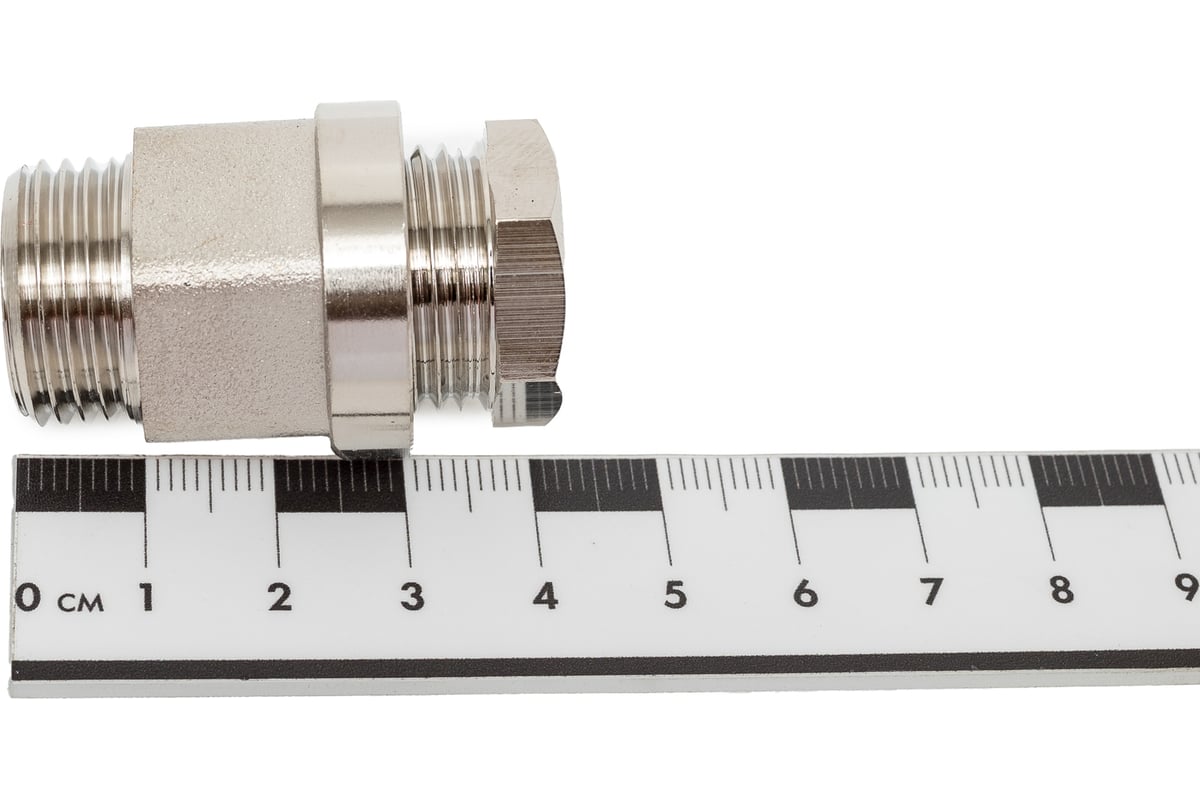

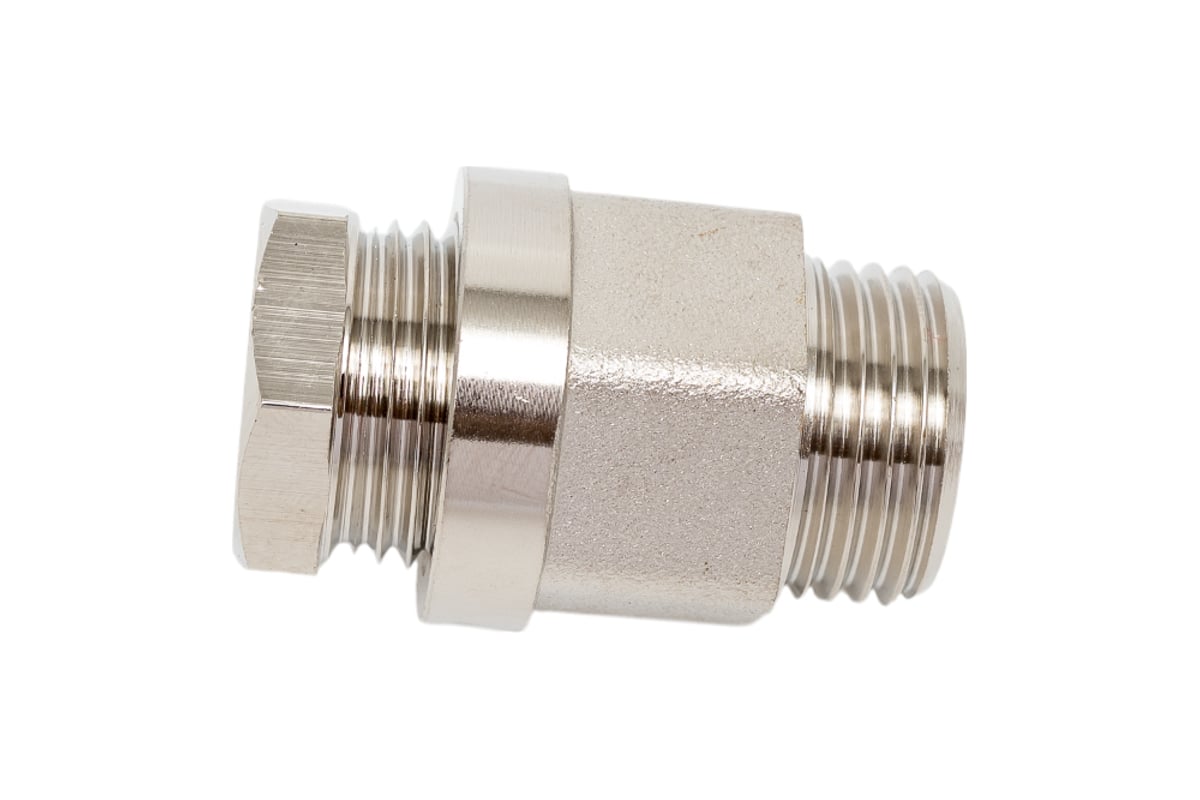

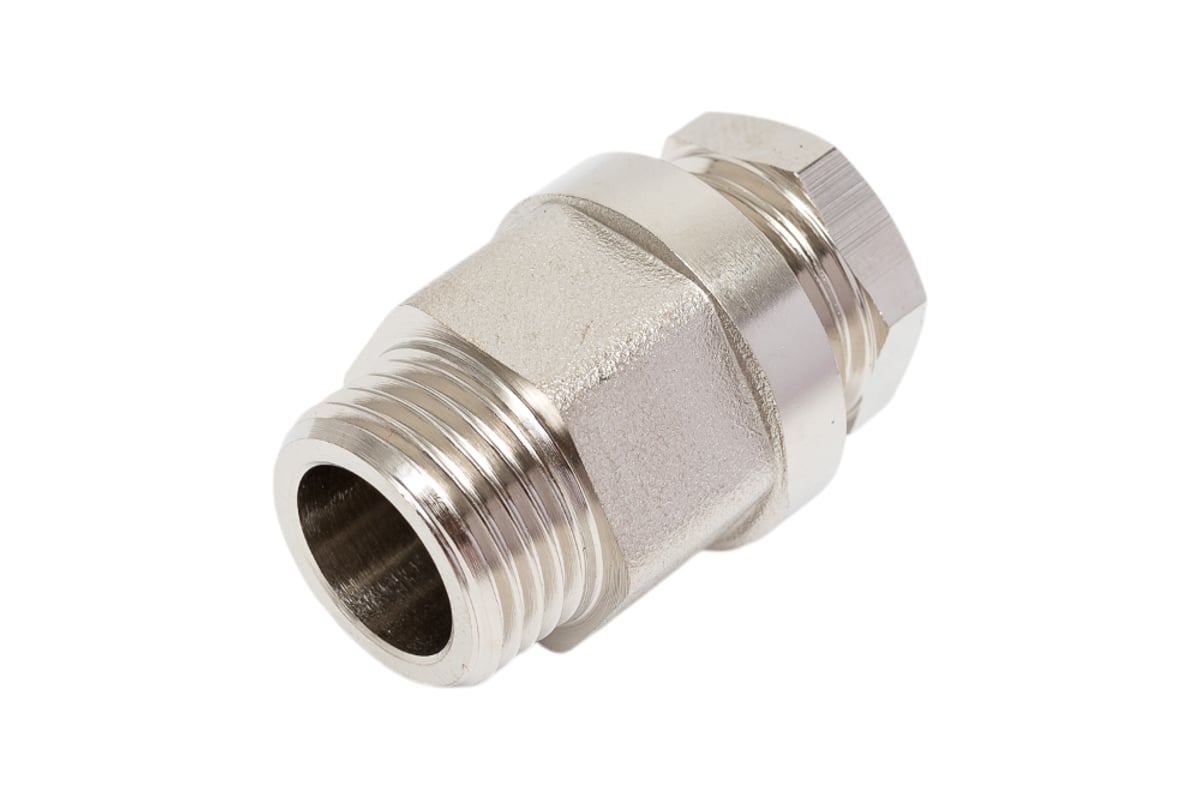

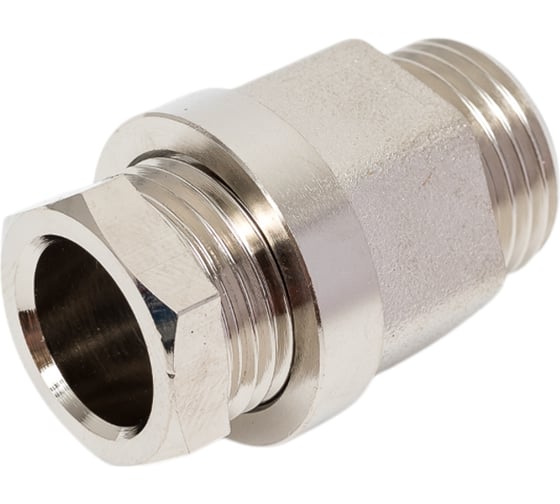

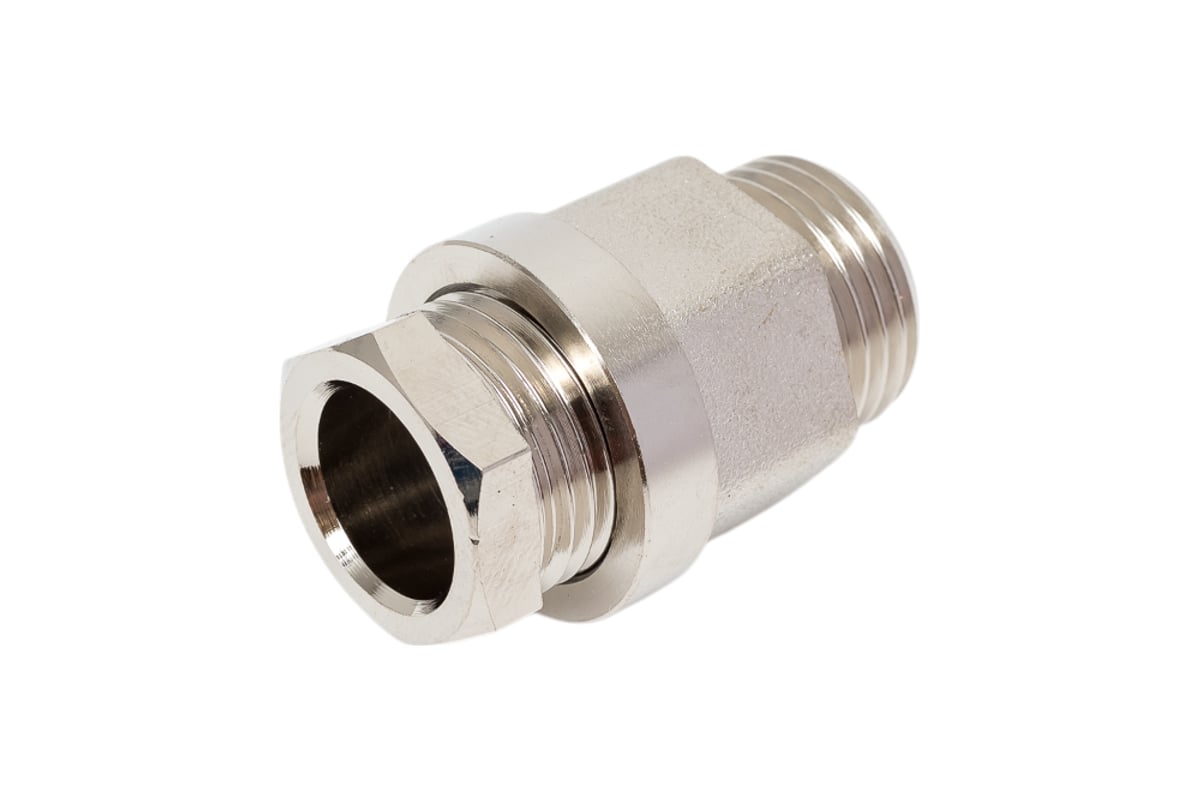

Фитинг для размещения кабеля IQWATT climatiq pipe внутри трубы climatiq fitting 1/2’ 15033

Латунный фитинг с хромированным покрытием. Резьба 1/2’ дюйм, для размещения кабеля внутри трубы CLIMATIQ PIPE. Устанавливается в тройник.

ПОРЯДОК СБОРКИ МУФТЫ-ФИТИНГА CLIMATIQ FITTING

• Установите и зафиксируйте при помощи инструмента резьбовое основание фитинга в подобранный по диаметру тройник 1/2’ дюйма.
• Наденьте на греющий кабель фиксирующую гайку, шайбу внешнюю, затем прокладку и шайбу внутреннюю. Прокладка имеет разрез. Используйте неагрессивную смазку для облегчения установки кабеля.
• Продвиньте эти три детали до соединительной термоусаживаемой муфты - места соединения греющего кабеля с силовым (холодным) кабелем. Введите греющий кабель внутрь трубопровода и соберите фитинг, затянув фиксирующую гайку, используя инструмент.

Не устанавливайте CLIMATIQ FITTING в системы трубопроводов с центральной подачей воды!

Помните! Место соединения греющего кабеля с холодным кабелем (соединительная термоусаживаемая муфта) должно остаться снаружи трубопровода.
