Фланец сталь плоский RUTEMPO Ду 65 Ру10 тип 01 ряд 1 исп. B 127-5859

Фланцы плоские приварные, фланцы приварные встык предназначены для установки в качестве соединительных элементов трубопровода: для соединения арматуры с трубопроводом, соединения отдельных участков трубопровода между собой, для присоединения к трубопроводу различной аппаратуры. Монтаж и подготовку контактных поверхностей соединительных частей следует осуществлять в соответствии с указаниями проектной документации. Рабочая среда - вода, пар, газ, среды не агрессивные к материалу фланца.

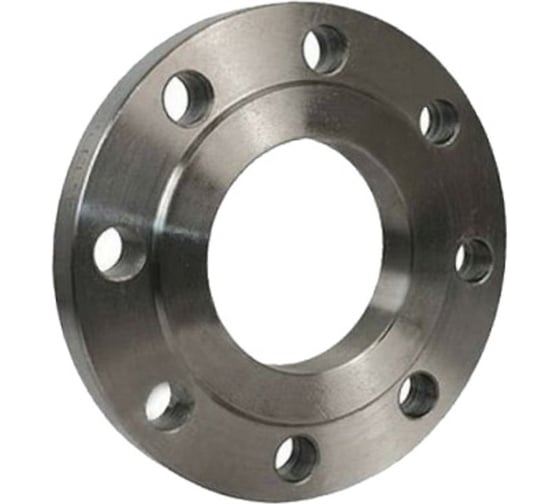

Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.
Диаметр условный, мм -65

Внутренний диаметр -78 мм

Наружный диаметр -180 мм

Диаметр крепежных отверстий -18 мм

Количество крепежных отверстий -4 шт

Номинальный диаметр шпилек -М16

Длина шпилек -80 мм

Номинальный диаметр болтов -М16

Длина болтов -60 мм

Толщина фланца -20 мм

Диаметр уплотнительной поверхности -122 мм

Высота уплотнительной поверхности -3 мм

Расстояние между центрами крепежных отверстий -145 мм
