Гильза IEK соединительная ГМЛ-25 медная луженая UGTY10-025-07

Name: Гильза IEK соединительная ГМЛ-25 медная луженая UGTY10-025-07
Brand: IEK
Price: 16060 RUB
Availability: OutOfStock
Rating: 5 (1 reviews)

Код товара: 17278608

5 (1 отзыв)

Гильза IEK соединительная ГМЛ-25 медная луженая UGTY10-025-07 1

Нет в наличии

Тип:гильза

Сечение кабеля (Cu):25 мм²

Материал:медь

Наличие изоляции:нет

Все характеристики

Нет в наличии, последняя цена

16 060 ₽

-10% для бизнеса

на первый заказ

Расходные материалы

Профессиональная изолента ПВХ KRANZ 0,18х19 мм, 20 м, черная KR-09-2806

-8%

100 ₽

5 ₽/м

Профессиональная изолента ПВХ KRANZ 0,18х19 мм, 20 м, черная KR-09-2806

(574)

425 ₽

Термоусадочная трубка с клеем DolleX коэффициент усадки=3:1, набор 10 шт., 3 - 12 мм, черные TU-010

(47)

Ручной гидравлический пресс SHTOK ПГ-70 01006

-22%

3 679 ₽

Ручной гидравлический пресс SHTOK ПГ-70 01006

4.4

(69)

Нож для разделки кабеля Secura Jokari No. 16 10160

-11%

1 755 ₽

Нож для разделки кабеля Secura Jokari No. 16 10160

4.6

(134)

Нейлоновые стяжки FORTISFLEX КСС 5х300 черный 100 штук 49417

-36%

285 ₽

2.85 ₽/шт

Нейлоновые стяжки FORTISFLEX КСС 5х300 черный 100 штук 49417

4.5

(1030)

Изолента на велюровой основе с ворсом ЗУБР Авто-Флис 15 м х 19 мм 1239-2

250 ₽

16.67 ₽/м

Изолента на велюровой основе с ворсом ЗУБР Авто-Флис 15 м х 19 мм 1239-2

4.7

(28)

1 221 ₽

Набор клеевой термоусадочной трубки КВТ №20 86582

4.9

(31)

6 775 ₽

Гидравлический ручной пресс КВТ ПГР-70 52065

4.8

(644)

1 850 ₽

Изолированный нож с пяткой КВТ НМИ-01 63845

(170)

Нейлоновая хомут-стяжка Gigant 3,6х200 черный, 100 шт G/1/4

-6%

125 ₽

1.25 ₽/шт

Нейлоновая хомут-стяжка Gigant 3,6х200 черный, 100 шт G/1/4

4.3

(353)

Флисовая тканевая лента Wurth 19 мм, 10 м 5997719615090 1

296 ₽

29.6 ₽/м

Флисовая тканевая лента Wurth 19 мм, 10 м 5997719615090 1

4.4

(13)

1 100 ₽

Набор термоусадочных трубок JTC 6 типоразмеров, длина 100мм, 120шт в боксе -2034 694153

4.9

(35)

Гидравлический пресс IEK ПГР-70 ручной ИЭК TKL10-001

-27%

5 409 ₽

Гидравлический пресс IEK ПГР-70 ручной ИЭК TKL10-001

4.6

(28)

2 486 ₽

Кабельный нож безопасном корпусе S 4-28 Weicon-Tools wcn50055328

(10)

Нейлоновая хомут-стяжка Gigant 3,6х300 белый, 100 шт G/1/18

210 ₽

2.1 ₽/шт

Нейлоновая хомут-стяжка Gigant 3,6х300 белый, 100 шт G/1/18

4.5

(209)

Тканевая подкапотная изолента Terminator Izt 1925 fabric, 19мм х 25м, толщина 0,25мм 2000832

1 043 ₽

41.72 ₽/м

Тканевая подкапотная изолента Terminator Izt 1925 fabric, 19мм х 25м, толщина 0,25мм 2000832

(8)

130 ₽

Набор термоусадочных трубок Navigator ТУТ NST-4-12-10-34-M 34 шт 71192

4.8

(158)

7 705 ₽

Гидравлический ручной пресс КВТ ПГР-300 49628

4.3

(84)

620 ₽

Нож монтажника, нержавеющая сталь, с пяткой REXANT 12-4935

4.3

(96)

Нейлоновая хомут-стяжка Gigant 4,8х400 черный, 100 шт G/1/9

407 ₽

4.07 ₽/шт

Нейлоновая хомут-стяжка Gigant 4,8х400 черный, 100 шт G/1/9

4.3

(353)

Технические характеристики IEK ГМЛ-25 UGTY10-025-07

Тип

гильза

Сечение кабеля (Cu)

25 мм²

Материал

медь

Наличие изоляции

нет

Изоляция

нет

Модельный ряд

ГМЛ

Тип монтажа

опрессовка

Габариты без упаковки

40х9 мм

ГОСТ

ГОСТ 17441-84

Гарантия производителя 3 года

на товары IEK

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

IEK

Все товары бренда

Россия — родина бренда

Россия — страна производства

Информация об упаковке

Единица товара: Штука

Вес, кг: 3.081

Длина, мм: 175

Ширина, мм: 135

Высота, мм: 100

Этот товар из подборок

Под опрессовку кабеля

Для сращивания проводов

Для обжима

Для проводов под обжим

Для соединения проводов опрессовкой

Под опрессовку (гильзы соединительные для проводов (кабельные гильзы))

Обжимные (гильзы соединительные для проводов (кабельные гильзы))

Медные (гильзы соединительные для проводов (кабельные гильзы))

ГМ

Соединительные медные (гильзы соединительные для проводов (кабельные гильзы))

Для обжима проводов (гильзы соединительные для проводов (кабельные гильзы))

Наборы медных гильз

Медные переходная гильзы

Соединительные медные (гильзы соединительные для проводов (кабельные гильзы))

Для медного провода

Обжимные медные (гильзы соединительные для проводов (кабельные гильзы))

Для опрессовки медного кабеля

Медные (гильзы соединительные для проводов (кабельные гильзы))

Для соединения медных проводов

Медные под опрессовку (гильзы соединительные для проводов (кабельные гильзы))

Обжимные (гильзы соединительные для проводов (кабельные гильзы))

Для обжима 2 проводов

Без пайки

Для опрессовки проводов

Соединительные обжимные

Под опрессовку (гильзы соединительные для проводов (кабельные гильзы))

Под обжим

Для опрессовки проводов в распределительной коробке

Для обжима проводов в коробке

Гильзы под опрессовку

Для обжима кабеля

Обжимные (гильзы соединительные для проводов (кабельные гильзы))

Для опрессовки (гильзы соединительные для проводов (кабельные гильзы))

Обжимные (гильзы соединительные для проводов (кабельные гильзы))

Для обжима проводов (гильзы соединительные для проводов (кабельные гильзы))

Наконечники кабельные IEK

Шины IEK

Для опрессовки медных проводов

Для опрессовки (гильзы соединительные для проводов (кабельные гильзы))

Обжимные (гильзы соединительные для проводов (кабельные гильзы))

Медные под опрессовку (гильзы соединительные для проводов (кабельные гильзы))

Обжимные медные (гильзы соединительные для проводов (кабельные гильзы))

Медные под опрессовку (гильзы соединительные для проводов (кабельные гильзы))

ГМЛ

Наконечники медные луженые IEK

Гильзы изолированные IEK

Наконечник гильза IEK

Нви IEK

Наконечники НШВИ IEK

Гильза медная луженая IEK

Клеммные зажимы IEK

НКИ IEK

Клемма на Din рейку IEK

НШВИ 4 IEK

Для опрессовки (гильзы соединительные для проводов (кабельные гильзы))

Гильзы кабельные медные луженые ГМЛ

ГМЛ медь алюминий

Медные (гильзы соединительные для проводов (кабельные гильзы))

ГМЛ 10

25 мм2 (гильзы соединительные для проводов (кабельные гильзы))

Сечение кабеля (Cu) 25 мм2

Медные под опрессовку 25 мм2

Гильза медная луженая

Кабели медные соединительные

Провода соединительные медные

Сервисное обслуживание

Гарантия производителя 3 года

120 дней обмен и возврат

Вы можете вернуть товар, который не был использован

Ремонт за 20 дней

Устраним любую неисправность по гарантии в нашем сервисе

Сервисы по всей России

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Отзывы о соединительной гильзе IEK ГМЛ-25 UGTY10-025-07

1 отзыв

Полезные

С фото или видео 1

Егор Рубан

05.02.2023

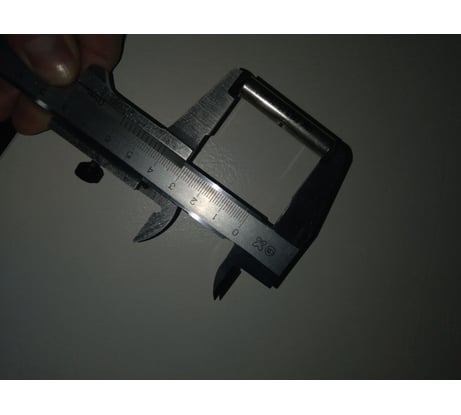

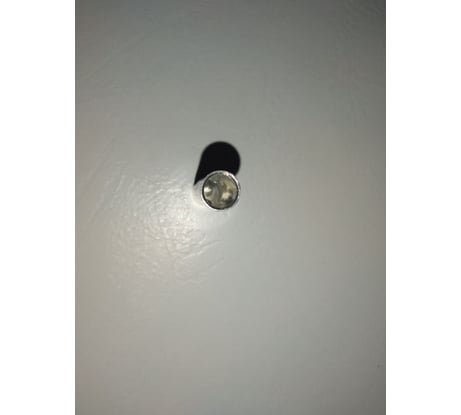

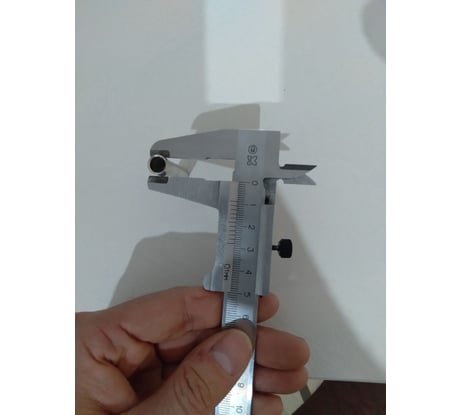

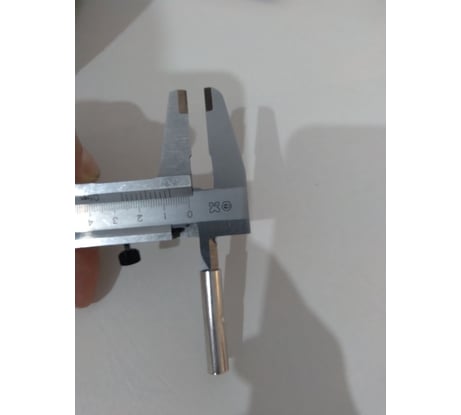

Изделие используется для соединения нескольких медных проводников вместе. Для обжатия гильзы на проводнике необходим ручной или гидравлический пресс для кабельных наконечников. Зная размеры гильзы, давайте попробуем определить ее сечение. Внешний диаметр гильзы ~9мм. Внутренний диаметр гильзы ~7.2мм. Площадь по внешнему диаметру = Пи*(D^2)/4=3.14*81/4=63,585мм2. Площадь по внутреннему диаметру = Пи*(D^2)/4=3.14* 51,84/4= 40,6944мм2. Ориентировочная площадь сечения = Площадь по внешнему диаметру - Площадь по внутреннему диаметру = 63,585 - 40,6944 = 22,8906мм2.

Достоинства: 1. Геометрические размеры гильзы соответствуют заявленным производителем. 2.При опрессовке соответствующим инструментом (использую механический пресс до 120мм2) на проводники соответствующего сечения не трескаются и не ломаются. 3. Выполнена из меди, сверху залужена. Если поскрести верхний слой ножом, то под ним будет действительно медь. 4. При необходимости можно разрезать на две более короткие гильзы. Длина в 40мм без проблем позволяет порезать гильзу на две части. 5. Можно выполнить соединение различными способами. Например, можно забить гильзу с одного конца несколькими жилами на всю длину. Можно завести жилы по сечению данной гильзы с двух сторон до стыка в середине. Можно завести две жилы в половину сечения гильзы с двух сторон на всю длину гильзы. В общем все зависит от вашей фантазии =) Качество монтажа в большей степени зависит от подбора жил сечению гильзы, типа используемого инструмента для опресовки, адекватности лица производящего монтаж =)

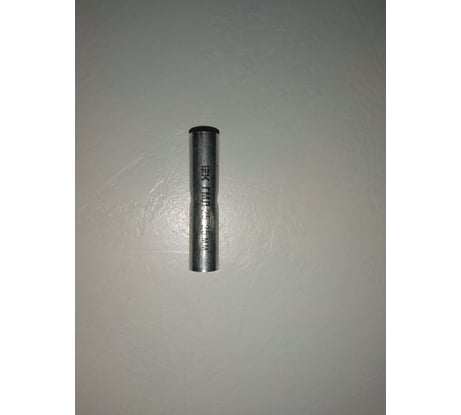

Недостатки: Лично мне не очень понравились два вогнутых участка в средней части гильзы. Эти участки затрудняют монтаж жил на всю длину гильзы.

Опыт использования: Несколько месяцев

Покупал(а) для: Проведение электромонтажных работ

Посмотреть все отзывы
