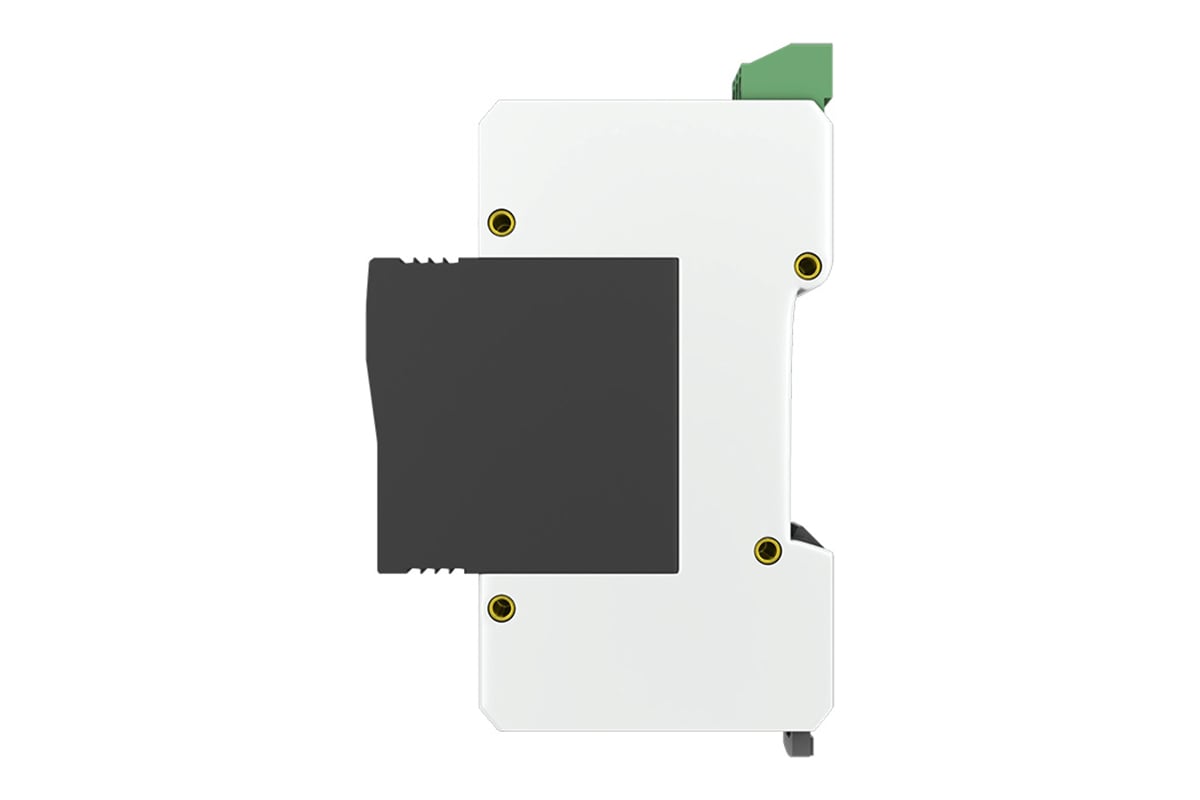

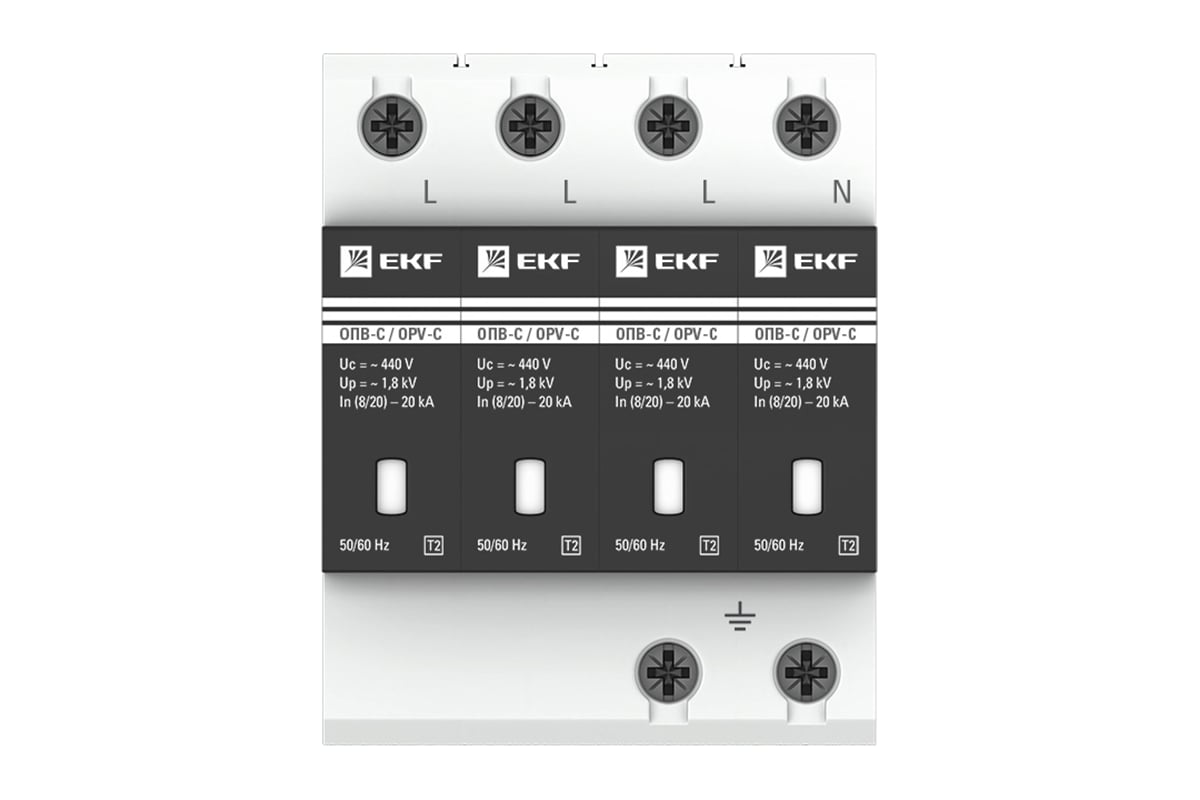

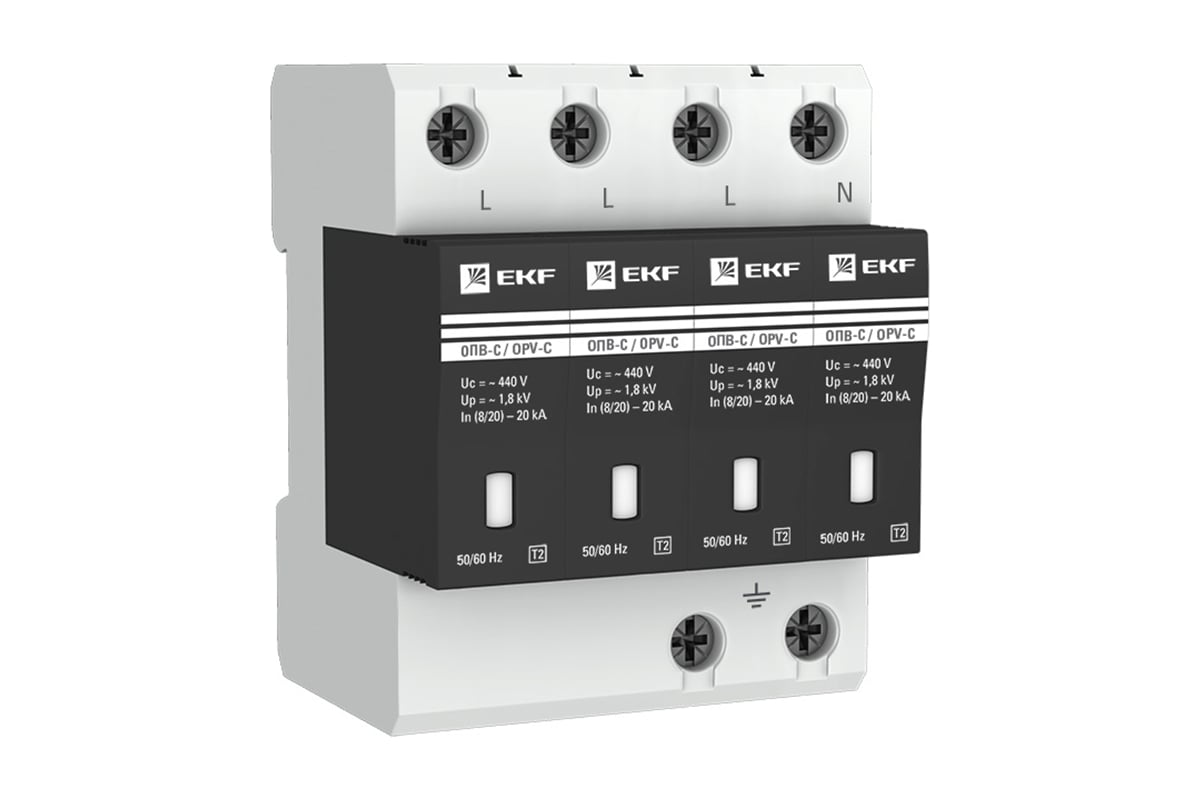

Импульсный ограничитель перенапряжения EKF ОПВ-C/4п In20кА 400В opv-c4

Устройство защиты от импульсных перенапряжений (УЗИП) ОПВ EKF PROxima предназначено для ограничения переходных перенапряжений и отвода импульсов тока в сетях переменного тока частоты 50 Гц. Класс ОПВ: С. Защита токораспределительной сети объекта от коммутационных помех или как вторая ступень защиты при ударе молнии. Устанавливаются в распределительные щиты. Тип 2 Служит вторым уровнем молниезащиты и оберегает электрические сети Уровень напряжения защиты Up – параметр, характеризующий УЗИП в части ограничения напряжения на его выводах, величина которого выбрана из числа предпочтительных значений. Данное значение должно быть выше наибольшего из измеренных ограниченных напряжений. Максимальное длительное рабочее напряжение Uc – максимальное напряжение действующего значения переменного или постоянного тока, которое длительно подается на выводы УЗИП. Номинальный разрядный ток In – пиковое значение тока, протекающего через УЗИП, с формой волны 8/20 мкс. ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ Степень защиты оболочек по ГОСТ 14254: IP 20 Сечение присоединяемых проводников: От 6 до 16 мм2 Момент затяжки: 2,5 Н . м Частота: Гц 50 Климатическое исполнение: УХЛ 4 Номинальный разрядный ток 8/20 мкс, In, кА 20 Номинальное рабочее напряжение, Un, B 400 Максимальный разрядный ток 8/20 мкс, Imax, кА 40 Максимальное рабочее напряжение Uc, B 440 Уровень напряжения защиты: 1,8 кВ
