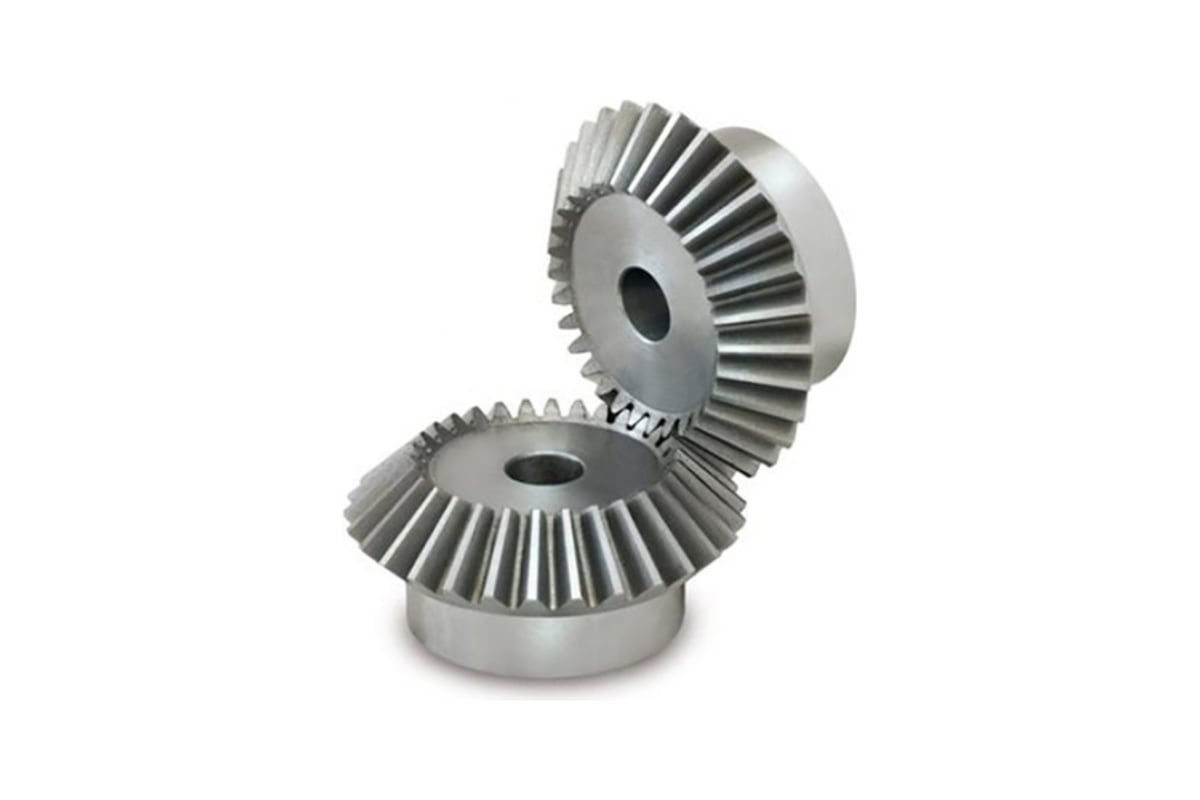

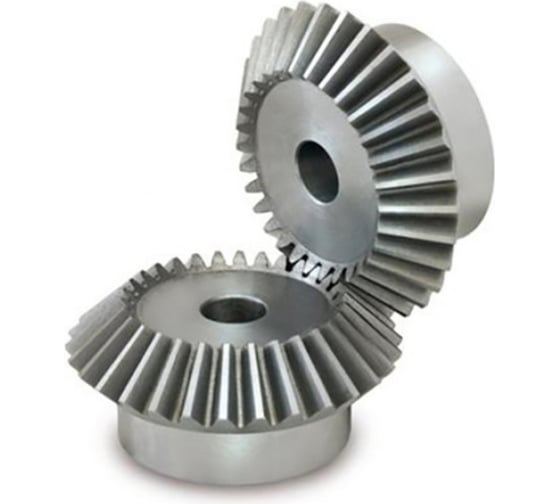

Коническая зубчатая пара ISKRA передаточное число: 1:2 M=1, Z1=15, Z2=30 C26B300 C26B300-ISKRA

Коническая зубчатая пара – это элемент промышленной трансмиссии с выверенной геометрией, изготовленный в соответствии со строгими стандартами из стали С45, что обуславливает его высокую прочность и стойкость к износу при любой интенсивности нагрузок. Продуманная конструкция и качественная обработка поверхности гарантируют беспроблемную эксплуатацию, плавный ход и низкий уровень шума.
Коническая зубчатая пара используется в роли зубчатой передачи в трансмиссиях механизированного оборудования, техники и транспортных средств, включая грузовые автомобили, тракторы и т.д.

• Высота зубчатого колеса H z1, мм 11.9
• Высота зубчатого колеса H z2, мм 15.1
• Высота ступицы Lm z1, мм 6.5
• Высота ступицы Lm z2, мм 9
• Диаметр делительной окружности z1 Dp, мм 15
• Диаметр делительной окружности z2 Dp, мм 30
• Диаметр наружный звездочки z1 De, мм 17.4
• Диаметр наружный звездочки z2 De, мм 30.6
• Диаметр ступицы d z1, мм 13.3
• Диаметр ступицы d z2, мм 20.3
• Диаметр чернового отверстия D z1, мм 4
• Диаметр чернового отверстия D z2, мм 5
• Количество зубьев Z1 15
• Количество зубьев Z2 30
• Передаточное число 1:2
• Размер L z1, мм 13.7
• Размер L z2, мм 13.7
• Размер S z1, мм 1.4
• Размер S z2, мм 1.4
• Размер V z1, мм 10.1
• Размер V z2, мм 4.9
• Ширина зубчатого венца F z1, мм 5
• Ширина зубчатого венца F z2, мм
