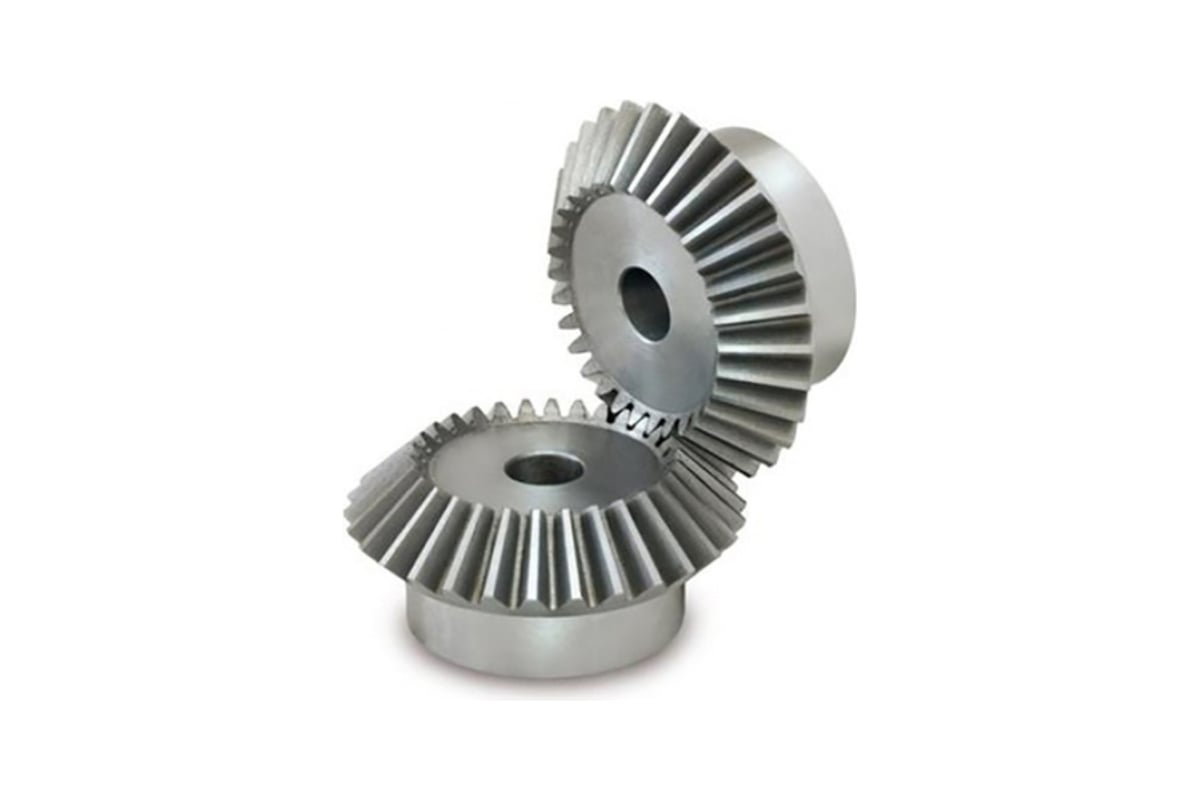

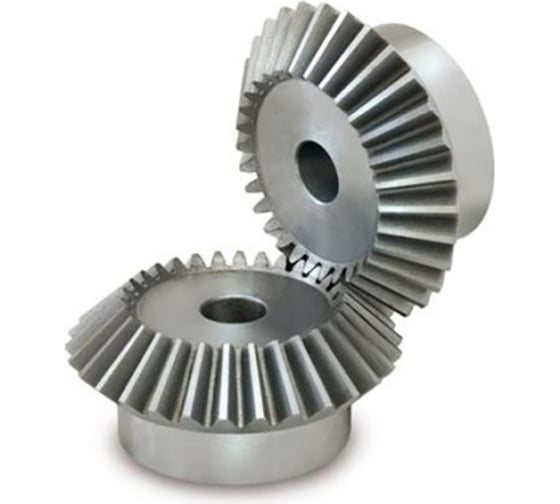

Коническая зубчатая пара ISKRA передаточное число: 1:3 M=3, Z1=15, Z2=45 C30B450 C30B450-ISKRA

Коническая зубчатая пара – это элемент промышленной трансмиссии с выверенной геометрией, который служит для передачи нагрузок в механизмах. Пара изготовлена из стали С45, что обуславливает высокую прочность и стойкость к износу при любой интенсивности нагрузок. Продуманная конструкция и качественная обработка поверхности гарантируют беспроблемную эксплуатацию, плавный ход и низкий уровень шума.
Коническая зубчатая пара используется в роли зубчатой передачи в трансмиссиях механизированного оборудования, техники и транспортных средств, включая грузовые автомобили, тракторы и т.д.

• Диаметр наружный звездочки z1 De, мм 53
• Диаметр делительной окружности z1 Dp, мм 45
• Высота ступицы Lm z1, мм 19
• Высота ступицы Lm z2, мм 30
• Ширина V, мм 46,7
• Ширина V2, мм 14,8
• Модуль 3
• Диаметр наружный звездочки z2 De, мм 136,1
• Диаметр делительной окружности z2 Dp, мм 135
• Длина L, мм 42
• Ширина S, мм 5,2
• Количество зубьев Z1 15
• Вес, кг 2,1
• Количество зубьев Z2 15
• Высота зубчатого колеса H z1, мм 41,3
• Высота зубчатого колеса H z2, мм 47,2
• Ширина зубчатого венца F z1, мм 21
• Ширина зубчатого венца F z2, мм 21
• Диаметр ступицы d z1, мм 40,3
• Диаметр ступицы d z2, мм 60,3
• Диаметр чернового отверстия D z1, мм 16
• Диаметр чернового отверстия D z2, мм 25
