Почему у вас длина(5мм) меньше ширины(16мм) и вообще, что это за размеры. Не проще ли дать чертёж изделия, а то у вас сам чёрт ногу сломит. Я так и не понял 5 мм это что? Вы продаёте сложный узел и даже не удосужились дать его точные характеристики.

Name: Шарнирный наконечник ISKRA TSF5
Brand: ISKRA
Price: 190 RUB
Availability: InStock
Rating: 5 (1 reviews)

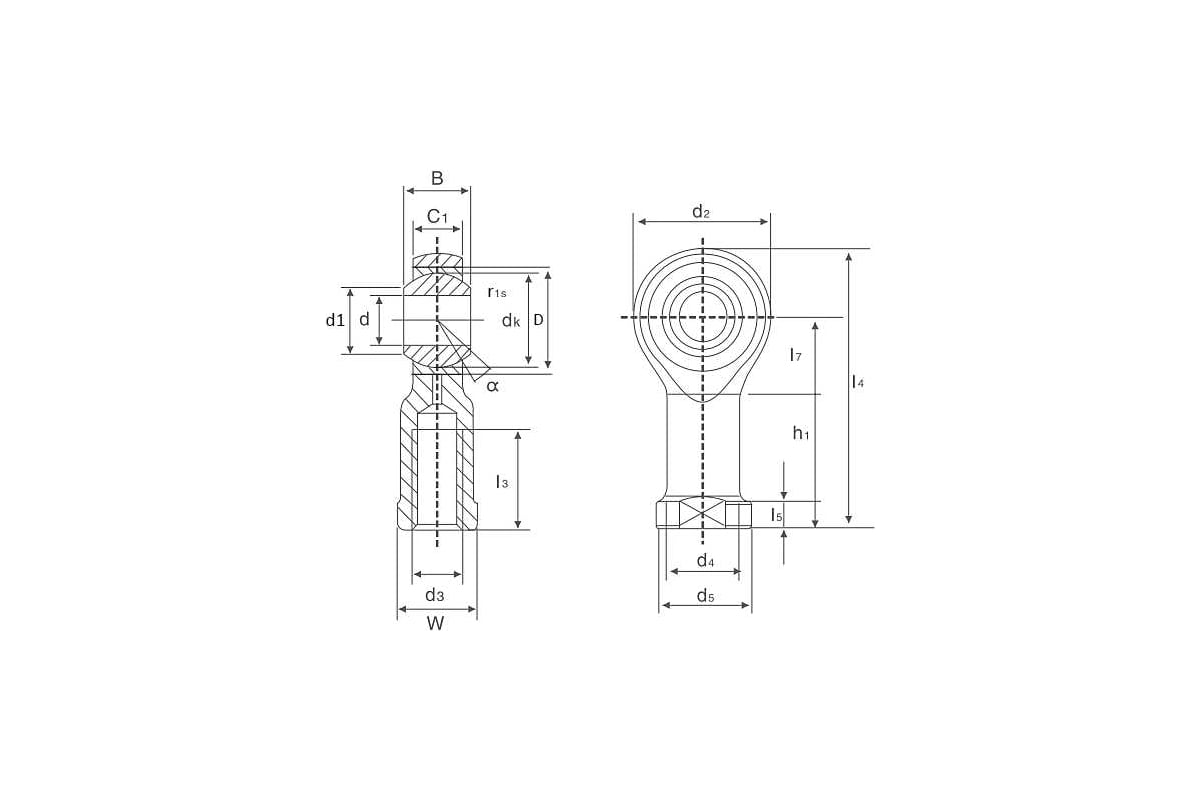

Здравствуйте! https://cdn.vseinstrumenti.ru/images/goods/stanki/promyshlennye-komponenty/9855878/1200x800/155744057.jpg 5 мм на чертеже обозначен как d. 16 мм - d2

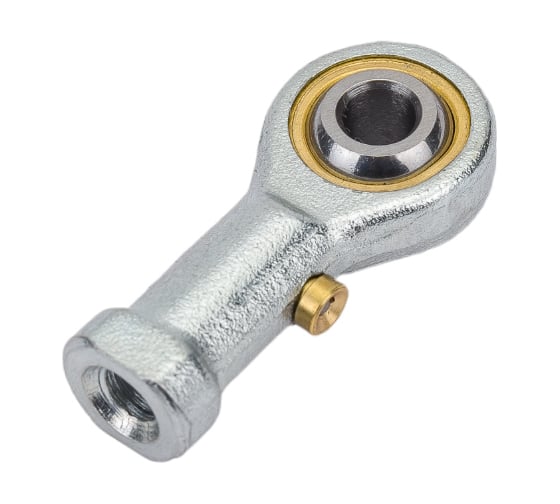

Шарнирный наконечник ISKRA TSF5

Код товара: 29014412

5 (1 отзыв)

1 вопрос

Тип:наконечник шарнирный

Наружный диаметр:16 мм

Внутренний диаметр:5 мм

Количество дорожек качения:1 шт

Ширина:8 мм

Габариты без упаковки:5x16x35 мм

Все характеристики

190 ₽

-3%

195 ₽

-10% для бизнеса

на первый заказ

Самовывоз:c 31 октября,
бесплатно, из 1 магазина

Курьером:c 1 ноября, от 490 ₽

Аналоги

-19%

138 ₽

Шарнирный наконечник TECHNIX PHS5 L

4.8

(24)

3 шт. в магазинах завтра

1 шт. есть на складе

238 ₽

Шарнирный наконечник TECHNIX PHS5

4.9

(81)

> 100 шт. от поставщика c 31 октября

200 ₽

Шарнирный наконечник ISKRA TSML5

2 шт. в магазинах завтра

200 ₽

Шарнирный наконечник ISKRA TSFL5

91 шт. от поставщика c 31 октября

Расходные материалы

260 ₽

Анаэробный клей-герметик Фиксатор №9 20 мл 5258091308009

4.6

(74)

Высокопрочный фиксатор ROSLOCK 680 для крепления подшипников, втулок, роторов к валам или втулок R680050

-10%

2 277 ₽

Высокопрочный фиксатор ROSLOCK 680 для крепления подшипников, втулок, роторов к валам или втулок R680050

4.8

(34)

4 279 ₽

Фиксатор подшипников MTE для увеличенных зазоров 660 50 г 2893660050

(1)

4 725 ₽

Компаунд для монтажа подшипников с плотной посадкой PERMATEX 50 мл. 60950

(1)

315 ₽

Неразъемный термостойкий вал-втулочный герметик-фиксатор Airline +250С, 6 мл. AG-AF-04

4.9

(28)

585 ₽

Фиксатор цилиндрических соединений VINTANET VN638, 50 мл VN63850

3 715 ₽

Фиксатор цилиндрических узлов Weicon AN 306-48 50 мл максимальный зазор 0.15 мм зеленый wcn30648150

(5)

846 ₽

Фиксатор подшипников высокотемпературный WURTH WR620 50 г 189362005 092 1

(5)

2 326 ₽

Фиксатор вал-втулочный высокопрочный быстроотверждаемый RusBond А6.38, 50 мл RusBond А6.38.50

3.8

(5)

2 303 ₽

Анаэробный клей для подшипников EFELE 126 50 мл 0090276

(16)

2 300 ₽

Анаэробный клей для подшипников EFELE 124 50 мл 0090252

(6)

2 200 ₽

Фиксатор гладких соединений ROSLOCK 648 (вал-втулка; высокой прочности; 50 гр) R648050

4.9

(34)

325 ₽

Вал-втулочный фиксатор VINTANET VN648 высокотемпературный, быстроотверждаемый, 10 мл VN64810

4.9

(19)

4 279 ₽

Фиксатор подшипников MTE термостойкий 620 50 г 2893620050

Фиксатор цилиндрических узлов 50 мл высокая сила фиксации, высокая вязкость WEICON LOCK AN 306-60 wcn30660150

-39%

2 497 ₽

Фиксатор цилиндрических узлов 50 мл высокая сила фиксации, высокая вязкость WEICON LOCK AN 306-60 wcn30660150

3.3

(3)

3 360 ₽

Фиксатор Wurth ВАЛ/ВТУЛК-ВЫСТЕМП-620-50мл 1893620050092 1

(5)

8 188 ₽

Фиксатор вал-втулочный высокопрочный быстроотверждаемый RusBond А6.38, 250 мл RusBond А6.38.250

(1)

2 200 ₽

Паста для фиксации подшипников, втулок, шпонок ROSLOCK 660 средне-высокой прочности, высокой вязкости R660050

(2)

2 151 ₽

Вал-втулочный фиксатор RusBond A6.60 металлонаполненный, 50 мл RusBond A6.60.50

(1)

2 200 ₽

Фиксатор гладких соединений ROSLOCK 638 (вал-втулка; высокой прочности; 50 гр) R638050

4.9

(19)

Шарнирный наконечник изготовлен из нержавеющей стали с парой трения сталь/бронза. Модель способна выдерживать статические нагрузки до 4,1 кН и динамические нагрузки до 3,25 кН. Главным образом, данное изделие находят применения в станках для печати, упаковочных машинах, а также в кривошипно-шатунных механизмах и пневматических цилиндрах. Размер резьбы - M5x0,8.

Технические характеристики наконечника ISKRA TSF5

Тип

наконечник шарнирный

Наружный диаметр

16 мм

Внутренний диаметр

5 мм

Грузоподъемность динамическая

3.25 кН

Грузоподъемность статическая

4.1 кН

Количество дорожек качения

1 шт

Ширина

8 мм

Угол поворота

13 град

Вид резьбы

внутренняя правая

Резьба

М5х0.8

Пара трения

сталь/бронза

Вес нетто

0.016 кг

Маркировка

TSF 5

Габариты без упаковки

5x16x35 мм

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
