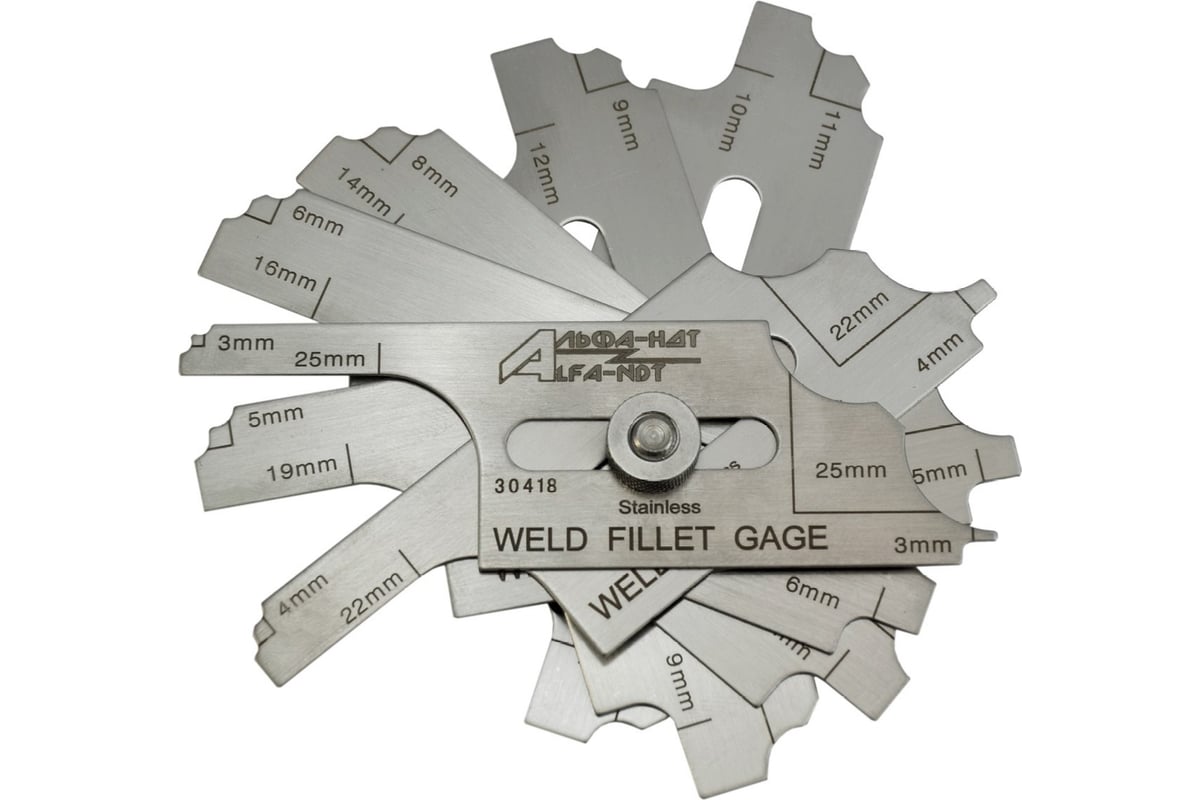

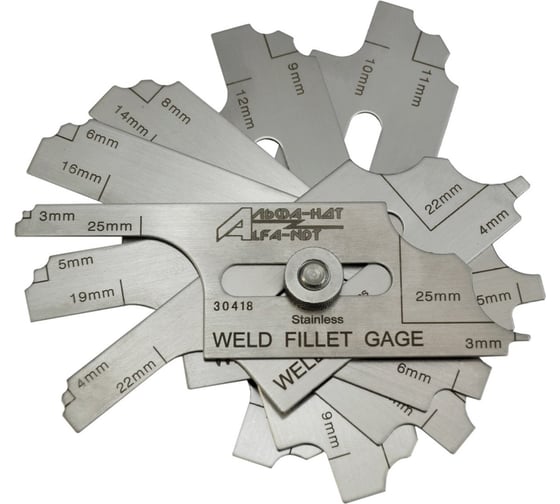

Измеритель геометрических параметров катетов угловых швов WG5 АЛЬФА-НДТ изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия".
WG5 предназначен для проведения визуально-измерительного контроля катетов и формы угловых швов в тавровых, нахлесточных и угловых соединениях. Обладает большим количеством пластин и выточек для контроля катетов сварных соединений и возможностью определить форму поперечного сечения углового сварного шва (выпуклая, вогнутая, нормальная).
Измеритель геометрических параметров катетов угловых швов WG5 АЛЬФА-НДТ, является аналогом отечественных катетомеров УШС-2 и КМС-3-16, зарубежного— измеритель MG-11.

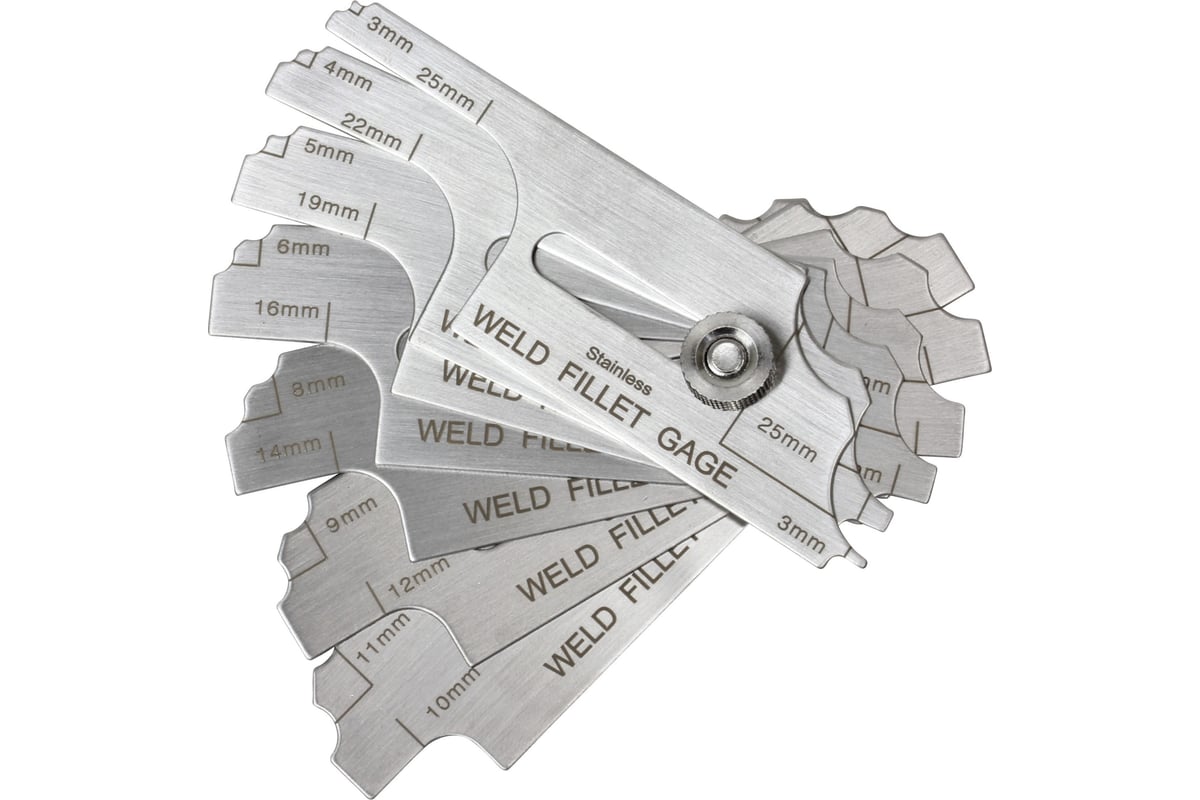

Каждая из пластин-лепестков имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва.

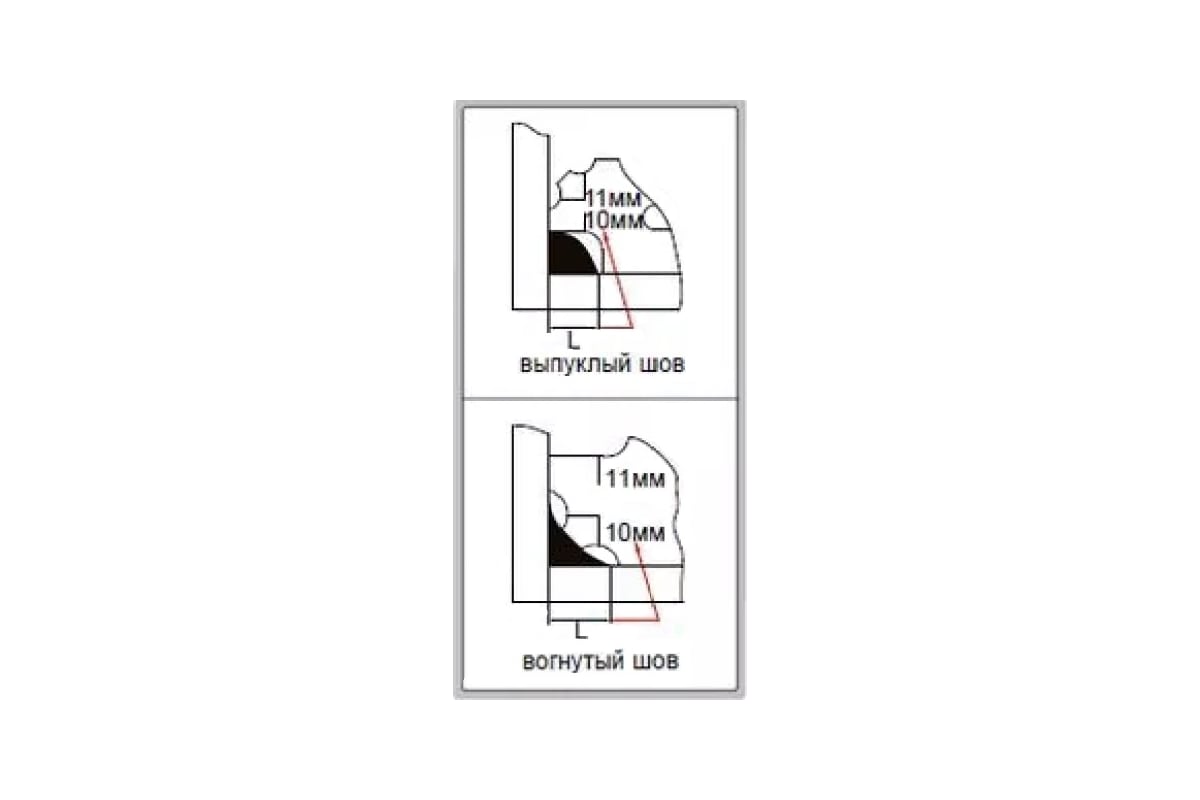

Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным.
Контроль швов с катетами, мм: 3х3; 4х4; 5х5; 6х6; 8х8; 9х9; 10х10; 11х11; 12х12; 14х14; 16х16; 19х19; 22х22; 25х25.
Технические характеристики измерителя параметров катетов угловых швов АЛЬФА-НДТ 00-00001386
Гарантия производителя
на товары АЛЬФА-НДТ
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
АЛЬФА-НДТ
Россия — родина бренда
Россия — страна производства
Комплектация
- Измеритель геометрических параметров катетов угловых швов WG5 АЛЬФА-НДТ;
- Паспорт с первичной калибровкой изделия;
- Чехол для хранения.
Информация об упаковке
Единица товара: Штука
Вес, кг: 0.127
Длина, мм: 140
Ширина, мм: 80
Высота, мм: 20
