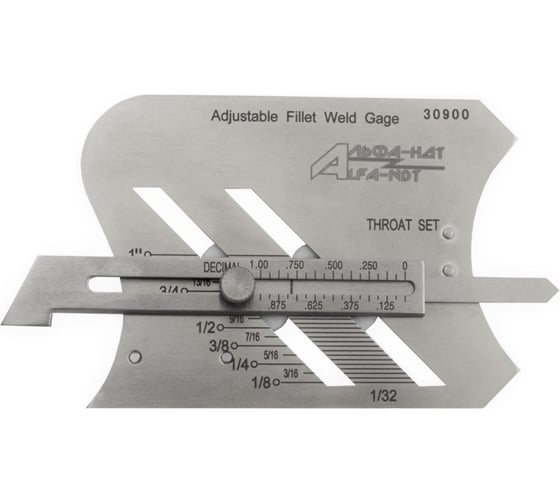

Измеритель параметров углового шва G.A.L.WG8 с первичной калибровкой АЛЬФА-НДТ 00-00001913

Данный шаблон сварщика изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия" и предназначен для визуально-измерительного контроля параметров углового шва в дюймах.

Измеритель геометрических параметров углового шва G.A.L.WG8 АЛЬФА-НДТ состоит из 3-х шкал: 2 подвижные, одна стационарная. Шаблонпредложен так, чтобы в одной простой и доступной реализации предоставить максимум функциональности.

Руководство по эксплуатации шаблона WG8:

• Измерение глубины подреза. Установите шаблон на основном материале. Опустите угловой конец указателя шаблона в основание подреза. Прочитайте глубину подреза по шкале в мм. Винт можно завернуть для фиксирования данных измерения.
• Измерение высоты короны Установите шаблон на основном материале. Поместите угловой коней указателя сверху короны. Прочитайте высоту короны по шкале в мм. Винт можно завернуть для фиксирования данных измерения.
• Сравнение размера пористости Расположите 3 мм отверстие шаблона рядом с порой, которую хотите сравнить. Сравните фактический размер поры с 3 мм отверстием шаблона. Аналогично повторите с отверстием 1,5 мм.
• Подсчет плотности пор Приложите торец шаблона вдоль сварного шва. Посчитайте количество пор в 1 линейном дюйме или в диапазоне 24 мм.

Внимание, изображение товара может отличаться от реального!
