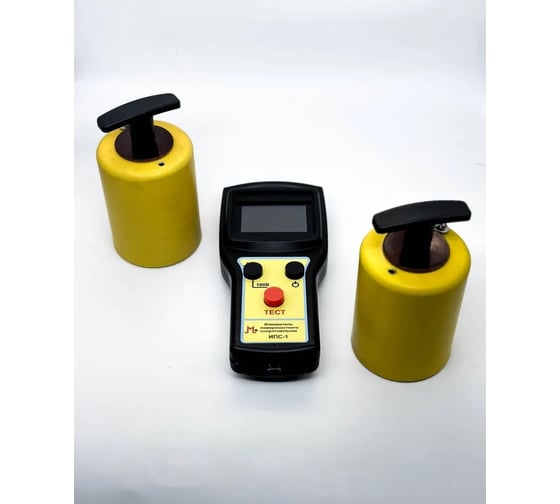

Измеритель поверхностного сопротивления ДиОД ИПС-1 НПО 4670319500308

Прибор выполняет измерения сопротивления поверхности методом прямого измерения, в соответствии с требованиями ГОСТ Р50499. В этом случае поверхностное сопротивление определяется как частное от деления значения постоянного напряжения, приложенного между двух электродов на поверхности образца, на значение тока между электродами в данное время после включения тока без учета возможной поляризации электродов. Метод измерения также соответствует требованиям ГОСТ IEC 61340-5-1-2019; ГОСТ IEC TR 61340-5-2-2021. Применяется в ESD-аудите (ЭСР-аудите) помещений, мебели, лабораторной одежды, напольных покрытий при производстве микро- и радиоэлектроники, фармацевтики и в других сферах, где недопустимо статическое напряжение.

Измерительные электроды изготовлены из металла в виде цилиндров с гнездами под штекер типа «банан» для подключения к прибору ИПС-1. Наружная поверхность электрода изолирована термоусадочной пленкой. Подошва электрода представляет собой плоскую круглую контактную зону диаметром (65±5) мм, которая должна иметь токопроводящую резиновую подушку твердостью (60±10) единиц по шкале Шора А. Для удобства переноса измерительного электрода он снабжен Т-образной ручкой из изоляционного материала. Общая масса каждого измерительного электрода составляет (2,5±0,25) кг. Контактное сопротивление каждого измерительного электрода, составляет не более 1000 Ом.
