Измеритель V-WAC Элитест 00101757

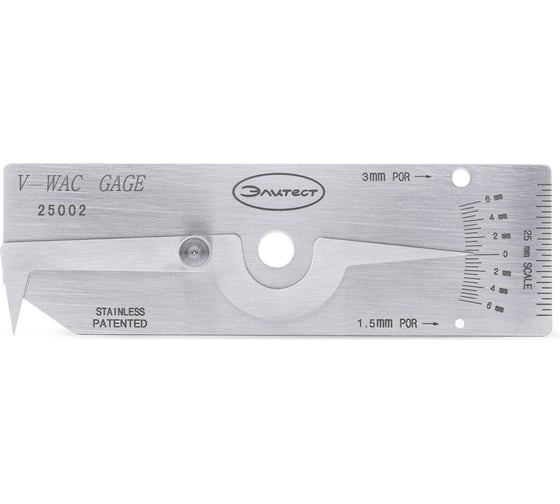

Измерительный шаблон сварщика V-WAC ЭЛИТЕСТ предназначен для визуально-измерительного контроля стыкуемых деталей, параметров стыкового шва и его дефектов. Отличительными особенностями шаблона V-WAC являются:
— наличие измерительной шкалы (А) с ценой деления 0,5 мм, позволяющей более точно определить глубину подреза;
— наличие специальных отверстий (В₁) и (В₂) для контроля поверхностных пор.

Метрологические характеристики
Шкала А:
диапазон измерений 6,0–0–6,0 мм,
цена деления 0,5 мм,
погрешность измерений ±0,20 мм.

Шкала Б:
диапазон измерений 0–25,0 мм,
цена деления 1,0 мм,
погрешность измерений ±0,15 мм.

Контрольное отверстие В₁:
диаметр 3,0 мм,
погрешность измерений +0,20 мм.

Контрольное отверстие В₂:
диаметр 1,5 мм,
погрешность измерений +0,20 мм.
