Измеритель WG2+ Элитест 00101522-0

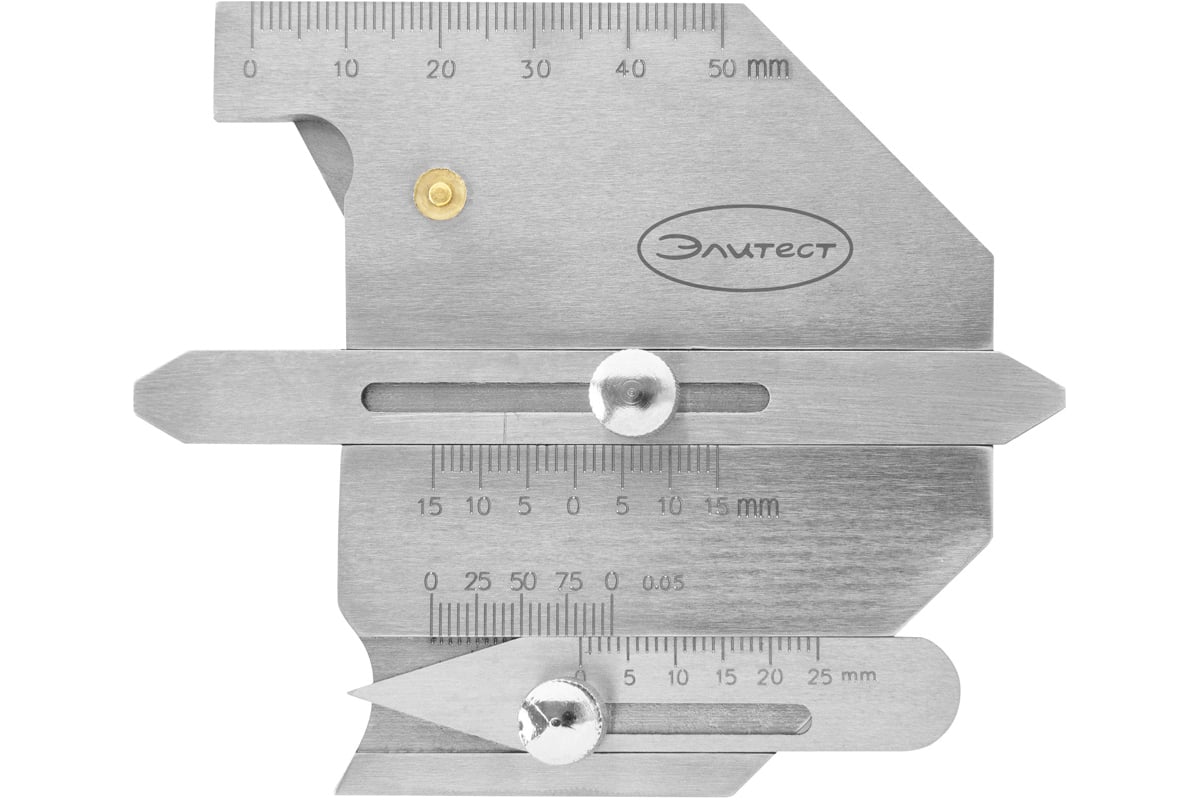

Измеритель WG2+ Элитест применяется для визуального и измерительного контроля параметров сварного шва и других дефектов конструкции. Шаблон состоит из четырех компонентов:

• основной шкалы,
• измерителя высоты,
• измерителя глубины подреза,
• универсального измерителя и шести шкал.

Применяется для измерения смещения, смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, ширину шва, глубину подреза и пр. и подходит для контроля котлов, мостов, кораблей, сосудов давления и труб нефтяного сортамента. Измеритель изготовлен из нержавеющей стали.

Диапазон рабочих температур для использования измерителя от -40 °С до +45 °С, максимальная влажность воздуха 80%.

• Линейка: диапазон 0–50 мм, разрешение 1 мм, погрешность ±0,20;
• Смещение: диапазон 0–15 мм, разрешение 1 мм, погрешность ± 0,20;
• Угол кромки: диапазон 80–160°, разрешение 80–160°, погрешность ±1°;
• Угол раскрытия Х-шва 60°: диапазон 60°, разрешение 5°, погрешность ±0,30;
• Угол раскрытия Х-шва 70°: диапазон 70°, разрешение 5°, погрешность ±0,30;
• Величина зазора: диапазон 1–6 мм, разрешение 1 мм, погрешность ±0,25;
• Высота стыкового шва: диапазон 0–15 мм, разрешение 1 мм, погрешность ±0,20;
• Угловой шов (катет): диапазон 0–15 мм, разрешение 1 мм, погрешность ±0,20;
• Ширина шва: диапазон 0–60 мм, разрешение 1 мм, погрешность ±0,20;
• Глубина подреза: диапазон 0–7 мм, разрешение 0.05 мм, погрешность ±0,10.
