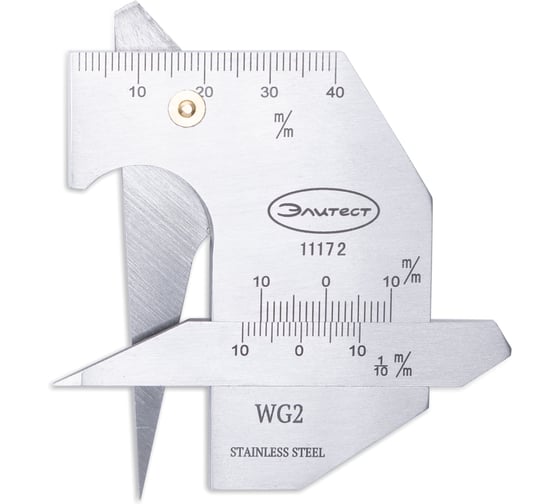

Измеритель WG2 Элитест 00117047

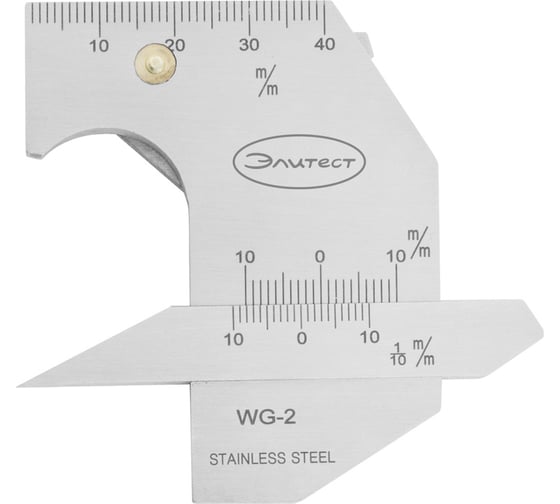

Измеритель сварных соединений WG2 ЭЛИТЕСТ предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва и дефектов. Данный шаблон отличается от аналогичного WG01 наличием острого измерительного наконечника движка с нониусной шкалой, который позволяет измерять глубину дефектов.

Метрологические характеристики
Шкала А:
диапазон измерений 0–60,0°,
цена деления 5,0°,
погрешность измерений ±1,0°.

Шкала Б:
диапазон измерений 10,0–0–10,0 мм,
цена деления 0,1 мм,
погрешность измерений ±0,20 мм.

Шкала В:
диапазон измерений 0–40,0 мм,
цена деления 1,0 мм,
погрешность измерений ±0,15 мм.

Шкала Г:
диапазон измерений 0–20,0 мм,
цена деления 1,0 мм,
погрешность измерений ±0,20 мм.

Шкала Д:
диапазон измерений 1,0–5,0 мм,
цена деления 1,0 мм,
погрешность измерений ±0,25 мм.
