Калибр универсальный для сварных швов WG 9 АЛЬФА-НДТ 00-00001899

Универсальный калибр для сварных швов со считывающим окном WG 9изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия".Шаблон сварщика WG9 соответствует требованиямГОСТ Р 50.05.08-2018иГОСТ Р ИСО 17637-2014. Данный инструмент предназначен для визуально-измерительного контроля параметров угловых и стыковых швов.

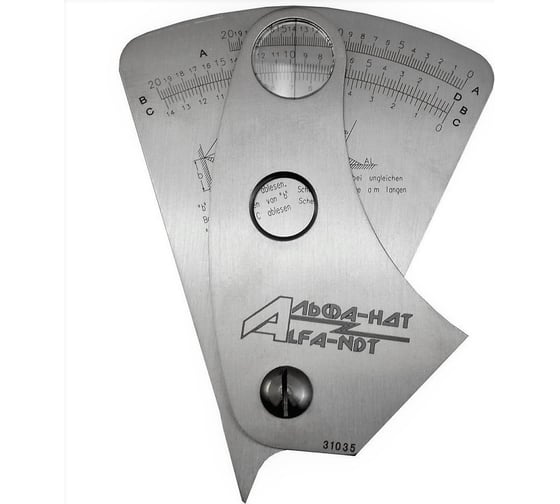

Универсальный калибр для сварных швов со считывающим окном WG 9 АЛЬФА-НДТ изготовлен из нержавеющей стали, состоит из двух деталей: подвижная пластина с тремя нелинейными шкалами и схемами измерений, пластина с окном для считывания. Калибр устанавливается неподвижной частью (в которой имеется окно считывания) на ровную поверхность, измерение высоты сварного шва производится подвижной частью шаблона, которая имеет три неподвижные нелинейные шкалы А, В и С с ценой деления 0,2 мм!

Использование универсального калибра WG9:

Шкалы А, В и С употребляются в зависимости от расположения свариваемых деталей согласно рисунков на корпусе шаблона. Считывание производится от нулевой отметки корпуса до риски в подвижном окне.

• Величина катета читается по шкале – В;
• Величина высоты шва читается по шкале – С;
• Величина высоты неравностороннего шва читается по шкале – С;
• Величина высоты вогнутого шва читается по шкале – А.;
