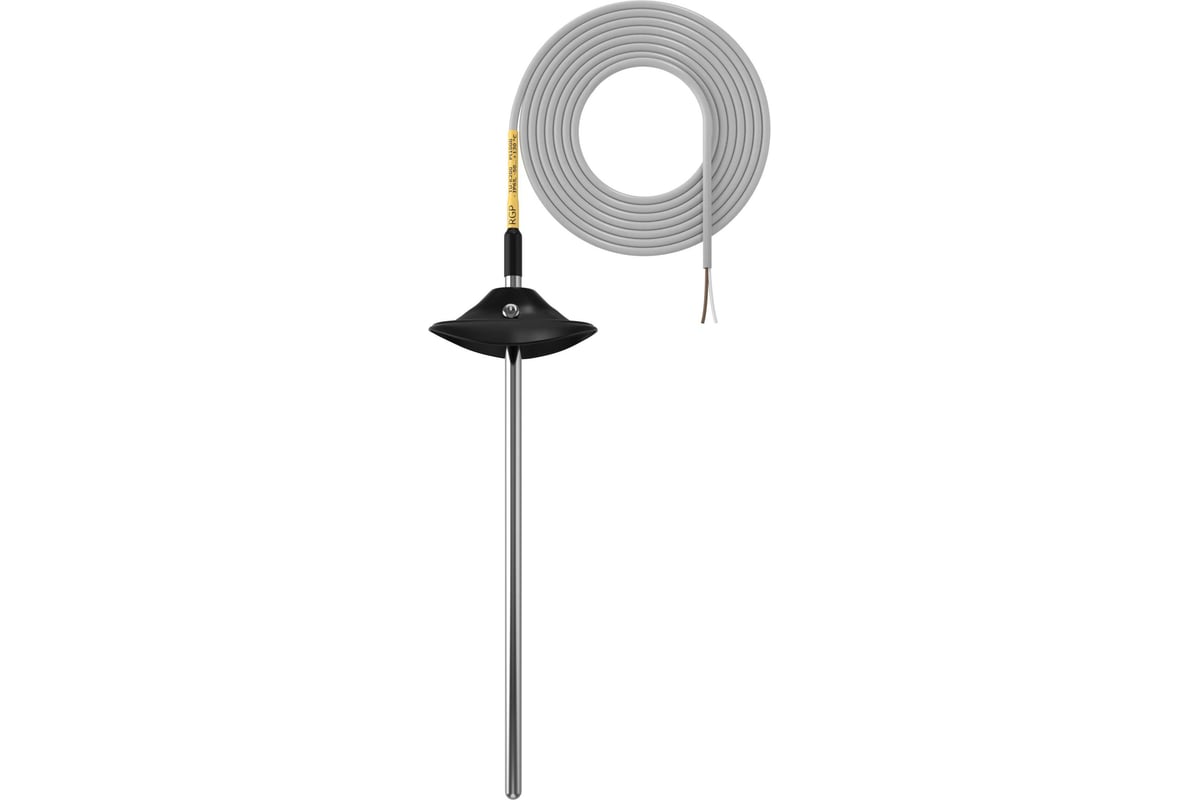

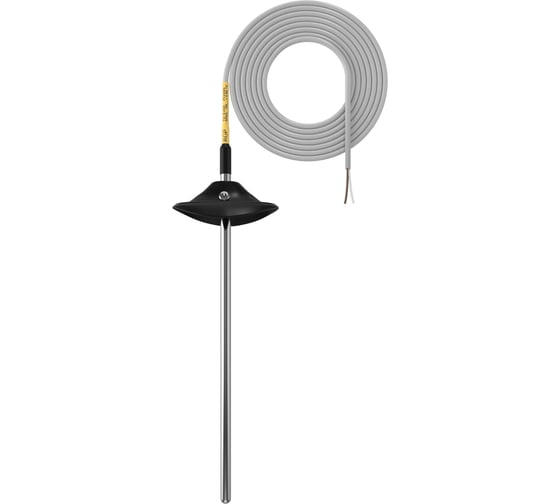

Канальный датчик температуры Завод RGP в гильзе 200 мм TU-K200 PT1000

Канальные датчики температуры с кабельным выводом серии TU-K: это канальные термопреобразователи температуры с длиной зонда от 100 до 300 мм и кабельным выводом длиной 1,5 метра, которые используются для измерения температуры подаваемого воздуха в каналах вентиляционных установок, центральных кондиционерах и в системах общеобменной вентиляции. Канальные преобразователи могут быть использованы как погружные датчики температуры в комплекте с гильзами серии D (см. раздел аксессуары). В комплект поставки входит монтажный фланец для крепления к воздуховоду.

Рекомендации по монтажу: для установки канального датчика температуры в воздуховоде сверлится отверстие 6-8 мм. в диаметре; далее над отверстием устанавливается монтажный фланец MF-6 таким образом, чтобы отверстия в вентиляционном канале и в центре фланца совпадали; монтажный фланец крепится к воздуховоду саморезами; датчик температуры опускается в отверстие, регулируется по глубине погружения и фиксируется саморезом в боковой части монтажного фланца. Место установки рекомендуется изолировать с помощью монтажного скотча и термоизоляции. Рекомендуемая глубина погружения канального датчика от 40% до 60% от глубины вентиляционного канала.

Рекомендации по подключению: подключение датчика к системе автоматизации осуществляется по двухпроводной схеме согласно проектной документации или требованиям производителя программируемого логического контроллера. Рекомендуется применять экранированный кабель с сечением не менее 0,2 мм2.
