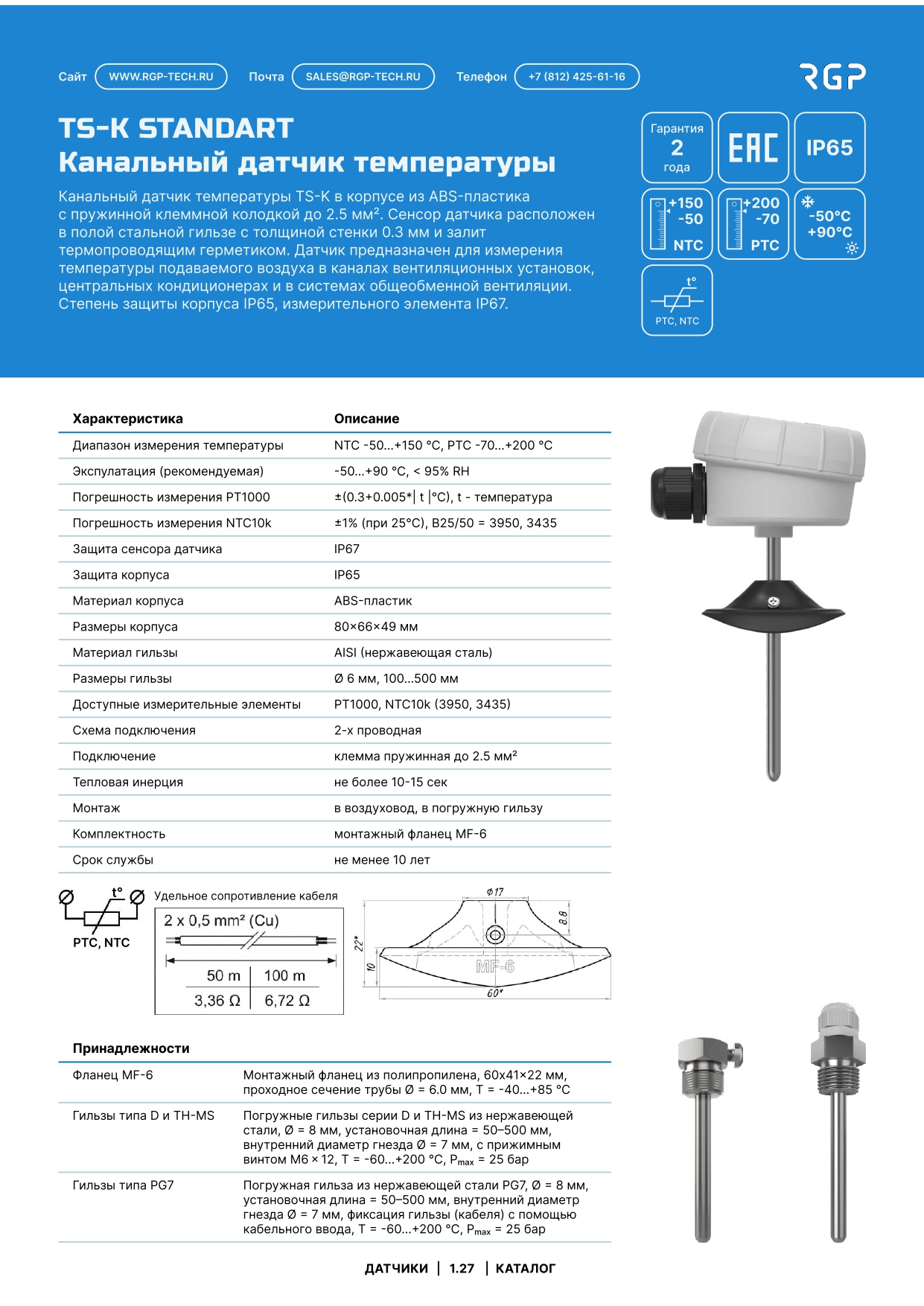

Канальный (погружной) датчик температуры Завод RGP 300 мм. TS-K300 PT1000

Канальные датчики температуры серии TS-K: это термопреобразователи с длиной зонда от 100 до 300 мм и корпусом из ABS-пластика с клеммной колодкой, которые используются для измерения температуры подаваемого воздуха в каналах вентиляционных установок, центральных кондиционерах и системах общеобменной вентиляции. Канальные преобразователи могут быть использованы как погружные датчики температуры в комплекте с гильзами серии D (см. раздел аксессуары). В комплект поставки входит монтажный фланец для крепления к воздуховоду.

Рекомендации по монтажу: для установки канального датчика температуры в воздуховоде сверлится отверстие 6-8 мм. в диаметре; далее над отверстием устанавливается монтажный фланец MF-6 так, чтобы отверстия в вент. канале и в центре фланца совпадали; монтажный фланец крепится к воздуховоду саморезами; датчик температуры опускается в отверстие, регулируется по глубине погружения и фиксируется саморезом в боковой части монтажного фланца. Место установки рекомендуется изолировать с помощью монтажного скотча и термоизоляции. Рекомендуемая глубина погружения датчика от 40% до 60% от глубины вентиляционного канала.

Рекомендации по подключению: подключение датчика осуществляется по двухпроводной схеме согласно проектной документации или требованиям производителя контроллера. Рекомендуется применять экранированный кабель с сечением не менее 0,2 мм2. Подключение кабеля от системы автоматизации производится на клеммы, которые расположены внутри корпуса датчика температуры.
