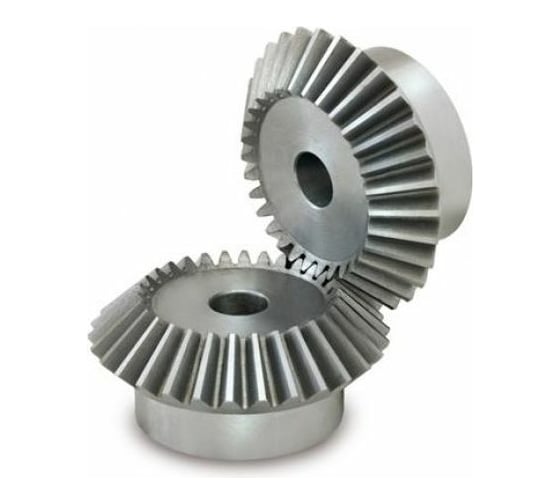

Коническая зубчатая пара ISKRA передаточное число 1:1, M=2, Z1=22, Z2=22 C28B221

Коническая зубчатая пара ISKRA передаточное число 1:1, M=2, Z1=22, Z2=22 C28B221-ISKRA представляет собой вид зубчатой передачи трансмиссий транспортных средств и иной техники, образуемый двумя коническими шестернями, оси которых расположены под углом (обычно прямым) друг к другу. На коническую пару возлагается две основных функции: поворот потока крутящего момента на тот или иной угол; изменение величины крутящего момента. Изделия выполнены из качественных материалов, благодаря чему прослужат долгое время. Зубчатая пара изготовлена с высокой геометрической точностью, что исключает проскальзывание зубьев при передаче.

Дополнительные характеристики:

• Диаметр наружный шестерни De z1, мм: 46.8
• Диаметр наружный шестерни De z2, мм: 46.8
• Диаметр делительной окружности Dp z1, мм: 44
• Диаметр делительной окружности Dp z2, мм: 44
• Размер V z1, мм: 14.1
• Высота ступицы Lm z1, мм: 14
• Количество зубьев Z1: 22
• Количество зубьев Z2: 22
• Передаточное число: 1:1
• Высота зубчатого колеса H z1, мм: 25
• Ширина зубчатого венца F z1, мм: 10
• Диаметр ступицы d z1, мм: 30.3
