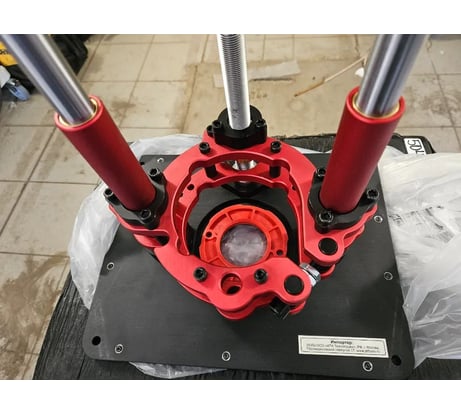

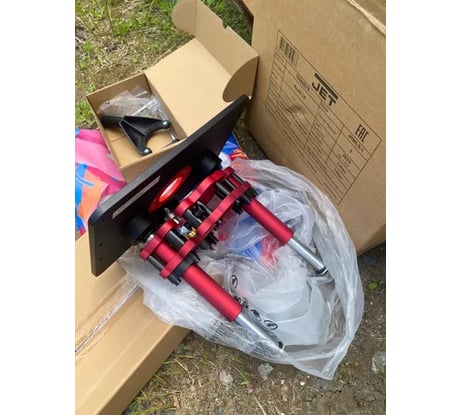

Лифт JRMLS-1 для фрезерного двигателя JET 10000079

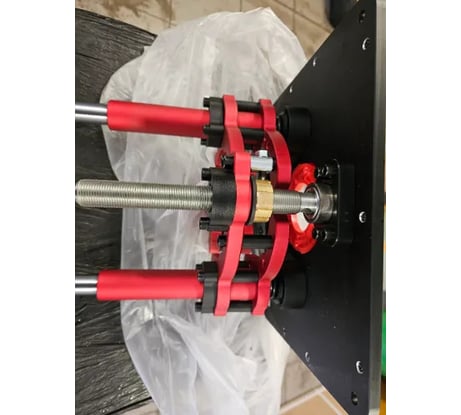

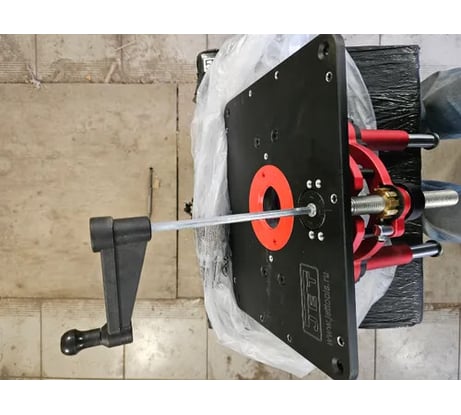

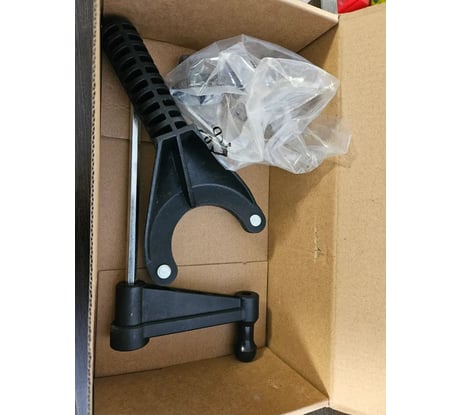

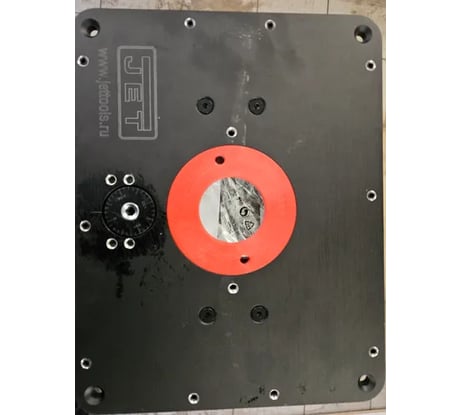

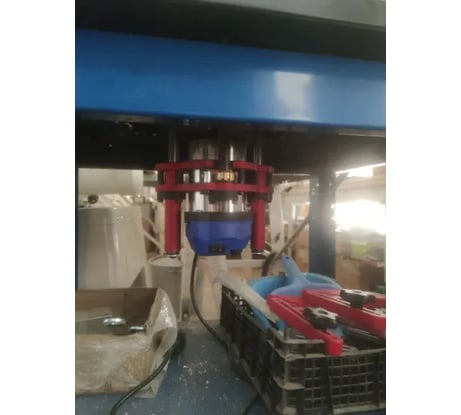

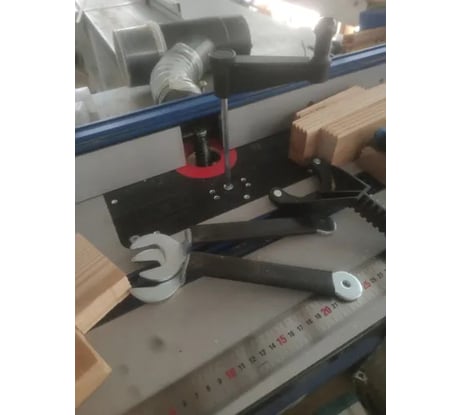

Лифт JRMLS-1 JET 10000079 предназначен для установки в стол фрезерного двигателя JRM-1 или другого подобного с цилиндрическим корпусом диаметром 98-107 мм. С верхней стороны расположено отверстие для рукоятки подъема/ опускания и шкала с угловой разметкой для контроля. Один оборот ручки перемещает мотор на 1/16 дюйма или примерно на 1.6 мм. Для монтажа устройства в поверхности стола делают вырез по размеру пластины и закрепляют с тыльной стороны монтажные кронштейны. Пластину кладут сверху и выравнивают заподлицо, вращая девять регулировочных упоров, после чего ввинчивают и затягивают крепежные винты.

Параметры:

• Размеры монтажной пластины – 298х235х10 мм.
• Диаметр зажима для фрезерного мотора – 98-107 мм.
• Ход шпинделя (подъем) – 80 мм.
• Диаметр отверстия стола под проставочное кольцо – 98.3 мм.
• Внешний (внутренний) диаметр проставочного кольца – 98.3 (50.8) мм.
• Габаритные размеры – 298х235х270 мм.
• Вес – 4.8 кг.
