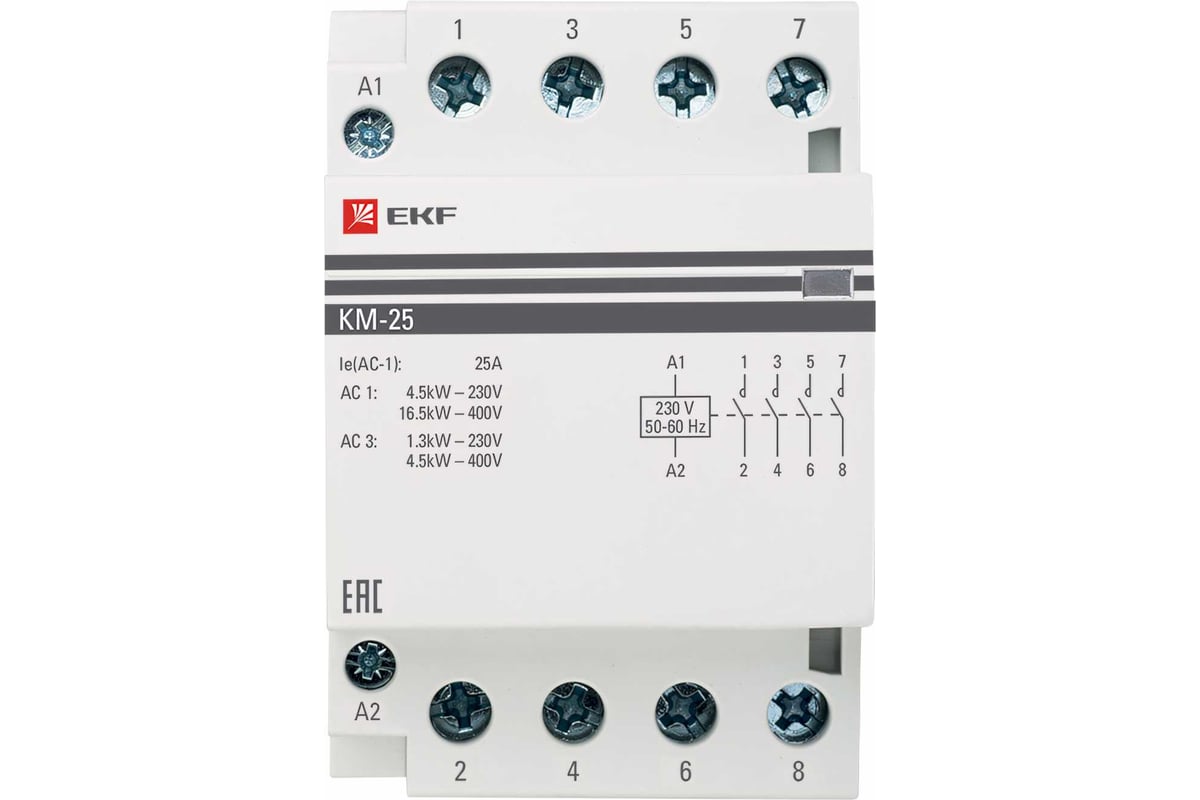

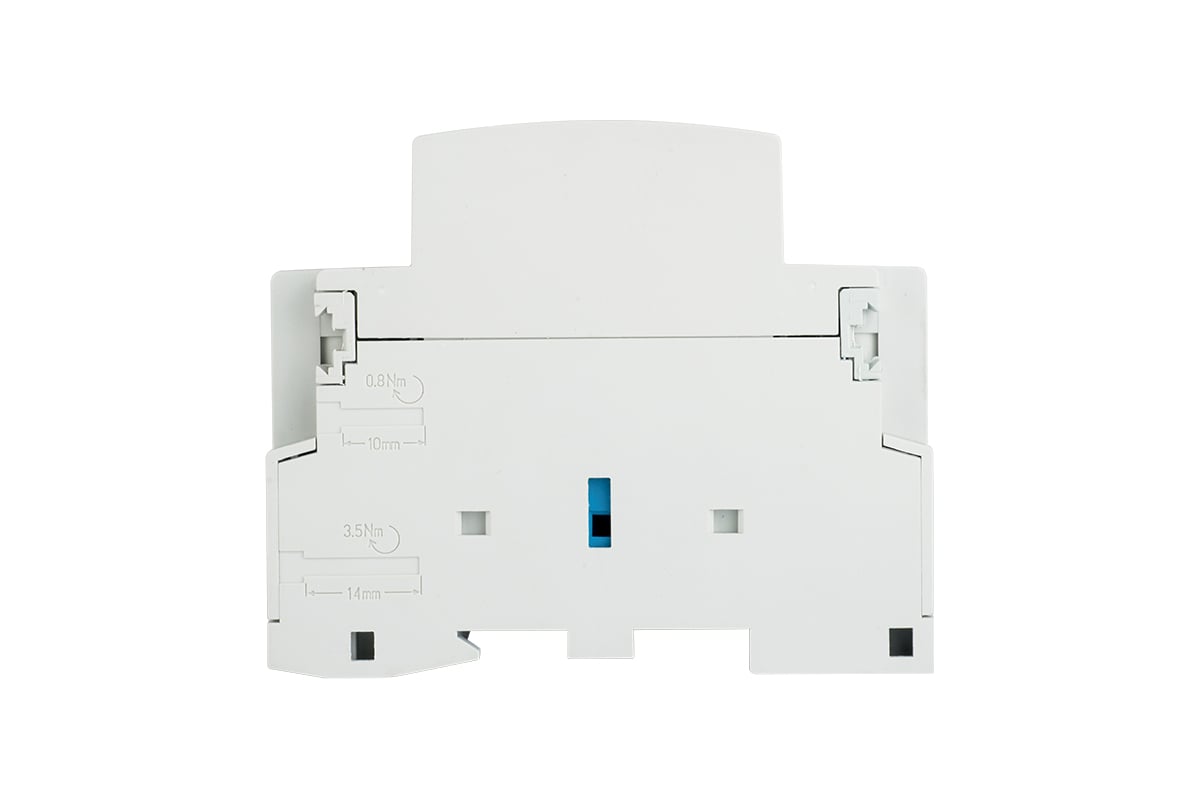

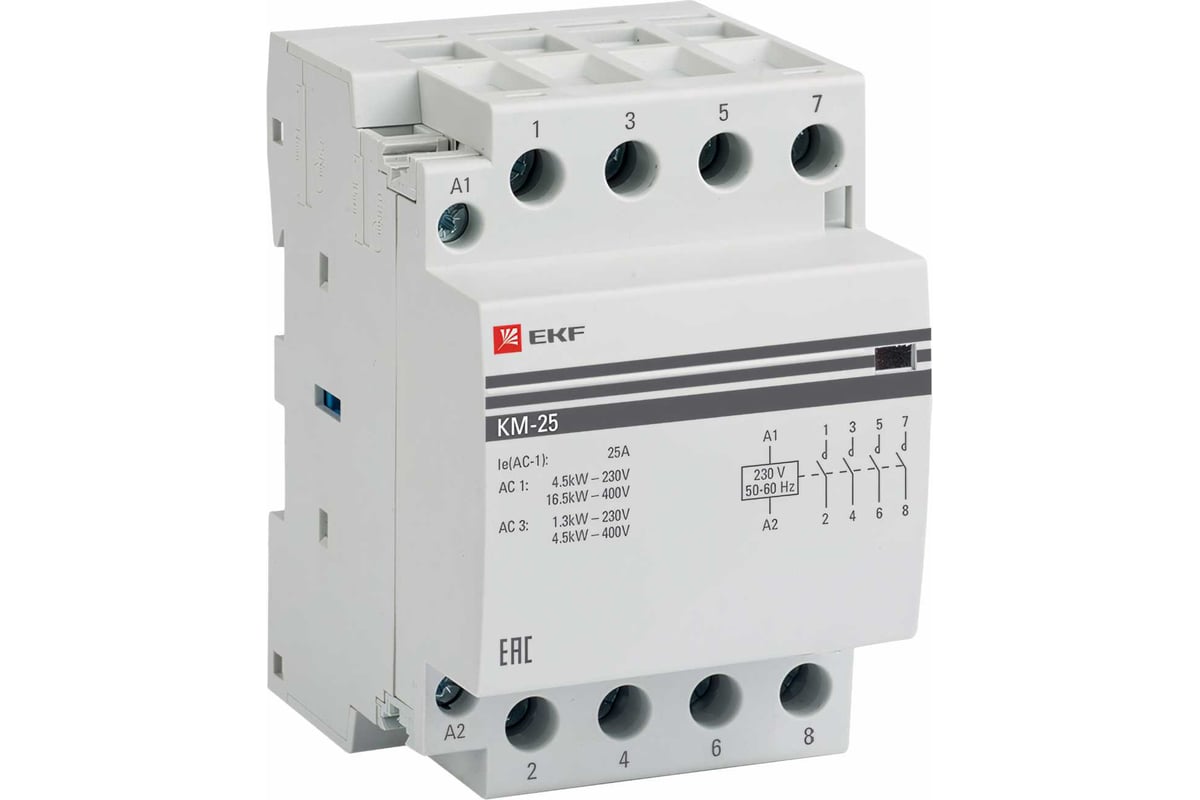

Модульный контактор EKF КМ, 25А 4NО (3 мод.) PROxima km-3-25-40

Модульный контактор EKF КМ, 25А 4NО (3 мод.) PROxima km-3-25-40 состоит из неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМ. Пружина препятствует смыканию контактов.

При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты.

Дополнительные характеристики:

• Номинальное импульсное напряжение Uimp, 6кВ.
• Номинальный условный ток короткого замыкания, 3 кА.
• Ток удержания катушки управления, мА 18 (КМ-16, КМ-20), 12 (все остальные).
• Диапазон напряжения замыкания контактов, В От 195 до 253.
• Диапазон напряжения размыкания контактов, От 46 до 172В.
• Скорость срабатывания при замыкании, 20 мс.
• Скорость срабатывания при размыкании, 30 мс.
• Потребляемая мощность катушки управления, не более, 5 Вт.
• Напряжение катушки управления, Uс, 230 B (AC).
• Механическая износостойкость 1 000 000, коммутационных циклов.
• Электрическая износостойкость, 150 000 коммутационных циклов.
• Высота над уровнем моря, не более, 2000 м.
• Исполнение: Стационарное.
• Рабочее положение в пространстве: Вертикальное.
• Группа механического исполнения по ГОСТ 17516.1: М3.
