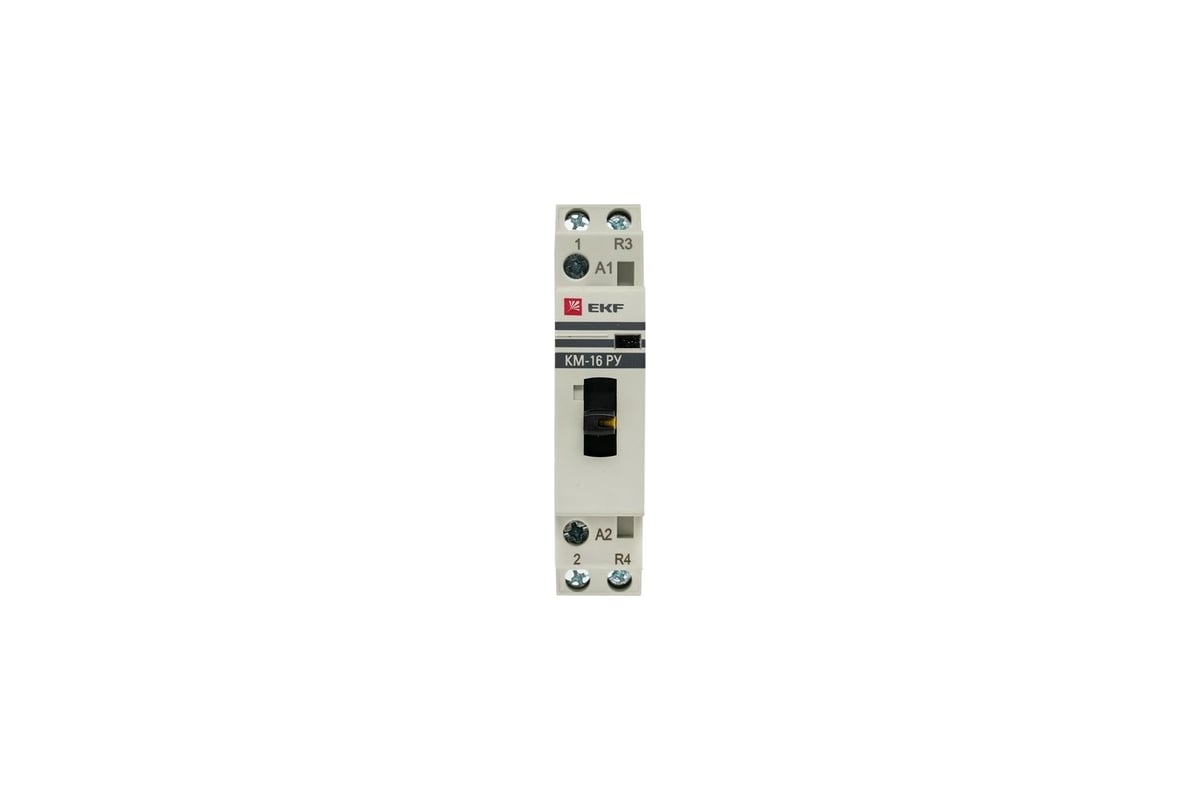

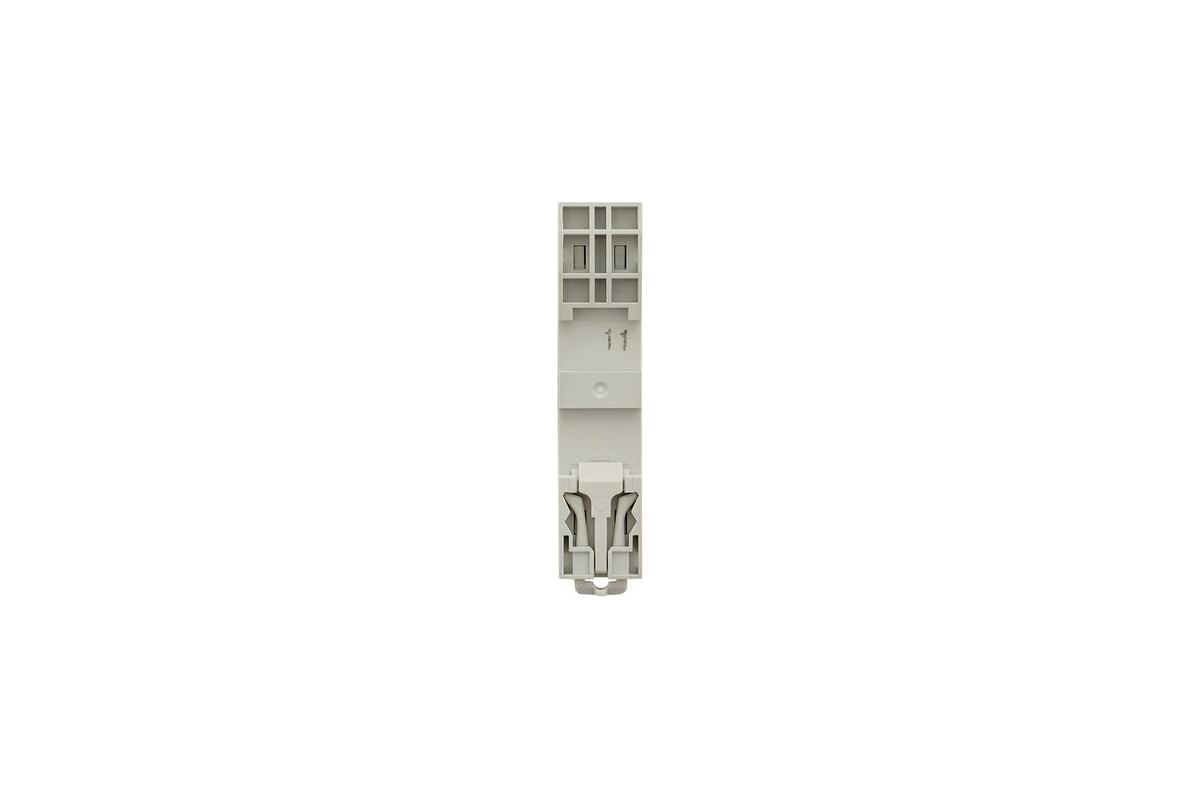

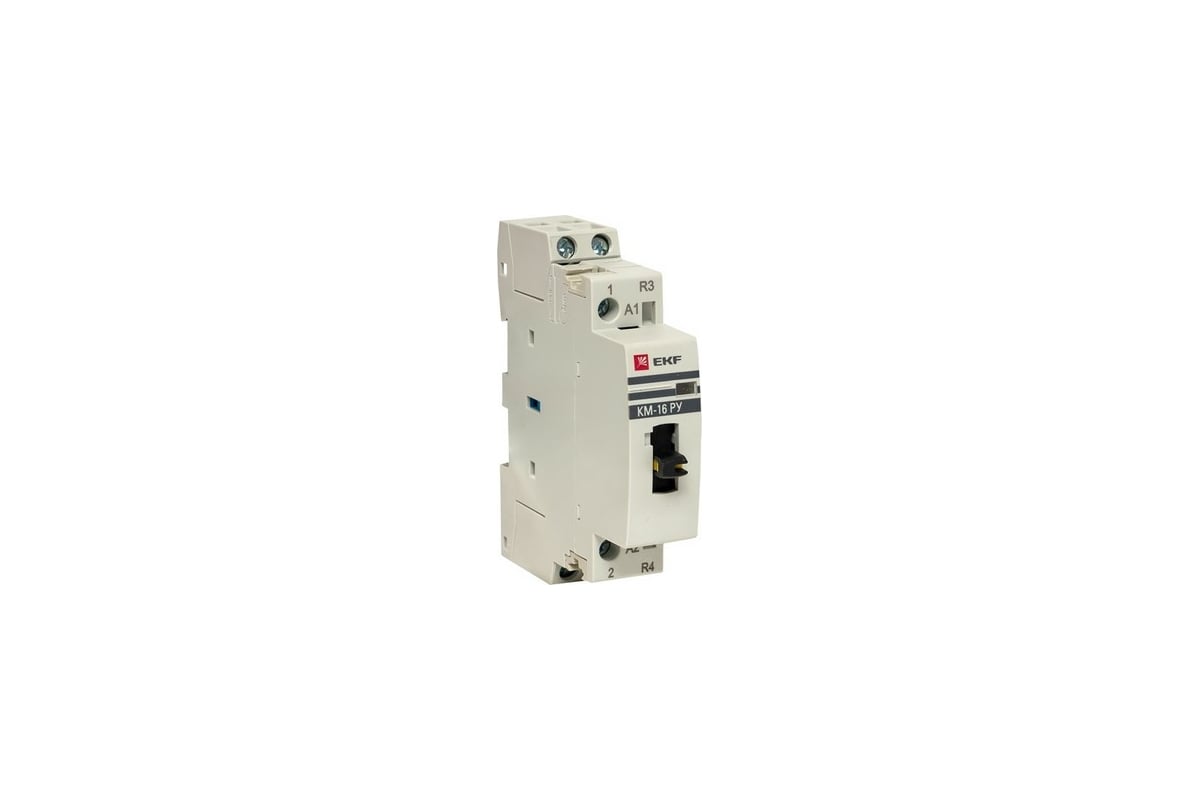

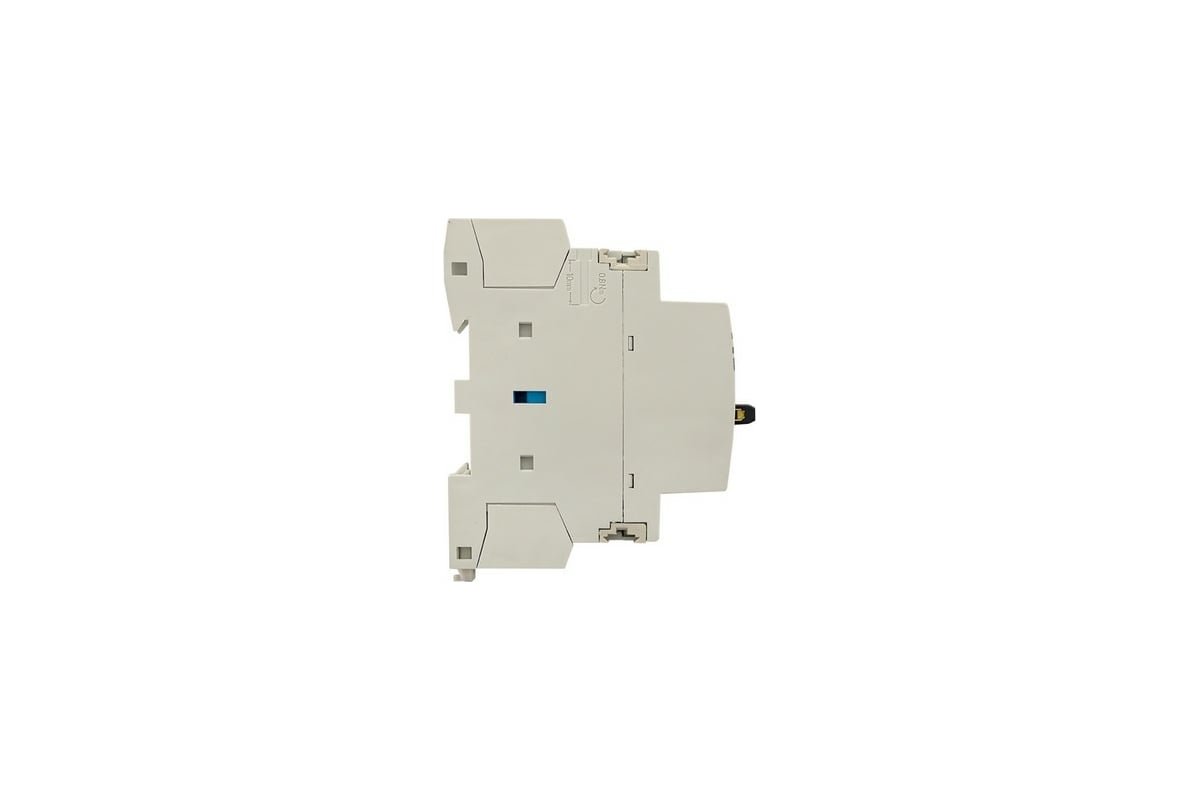

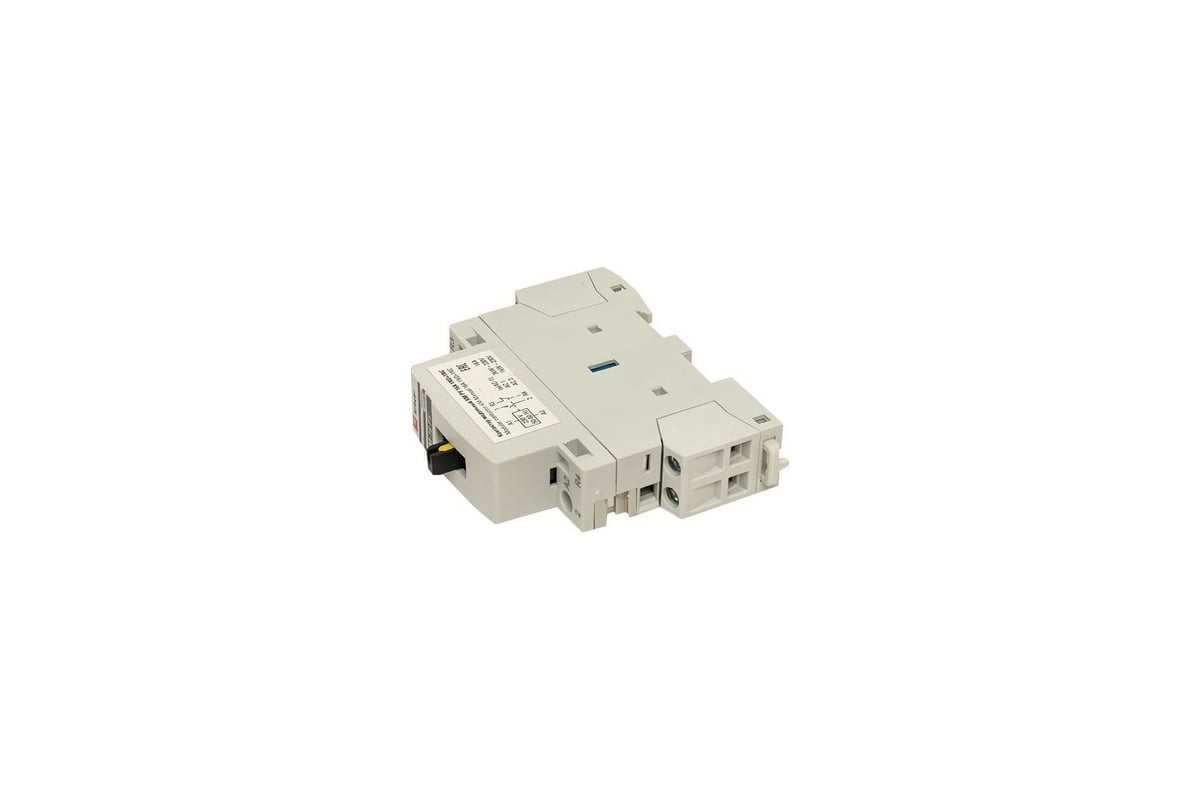

Модульный контактор EKF КМ РУ 25А 2NO 1 модуль PROxima km-1m-25-20

Контактор в классическом корпусе модульного оборудования. Состоит из неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМ. Пружина препятствует смыканию контактов.

При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты.

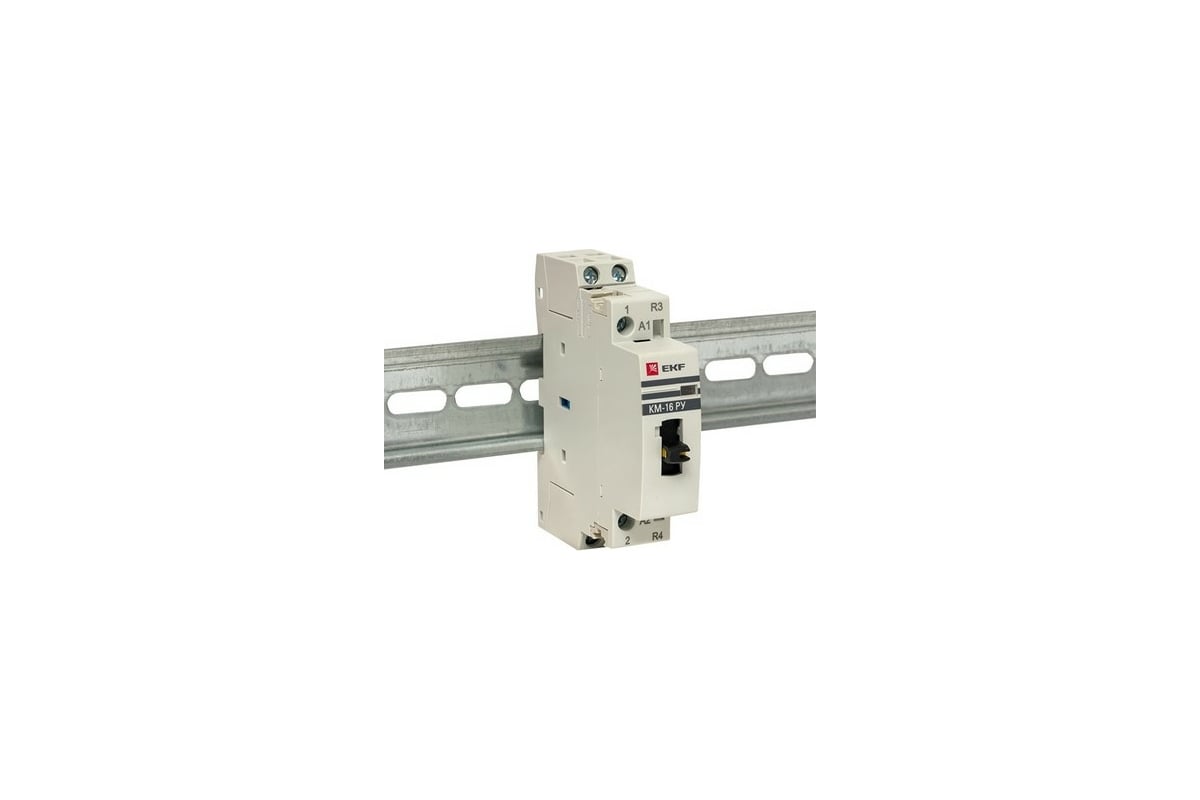

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ Номинальное рабочее напряжение, Ue, 230/400В Номинальное импульсное напряжение Uimp, 6кВ Номинальный условный ток короткого замыкания, 3 кА Ток удержания катушки управления, мА 18 (КМ-16, КМ-20), 12 (все остальные) Диапазон напряжения замыкания контактов, В От 195 до 253 Диапазон напряжения размыкания контактов, От 46 до 172В Скорость срабатывания при замыкании, 20 мс Скорость срабатывания при размыкании, 30 мс Потребляемая мощность катушки управления, не более, 5 Вт Напряжение катушки управления, Uс, 230 B (AC) Механическая износостойкость 1 000 000, коммутационных циклов Электрическая износостойкость, 150 000 коммутационных циклов Высота над уровнем моря, не более, 2000 м Окружающая среда: Невзрывоопасная, не содержащая пыли Исполнение: Стационарное Рабочее положение в пространстве: Вертикальное Группа механического исполнения по ГОСТ 17516.1: М3 Установка: На DIN-рейку 35 м
