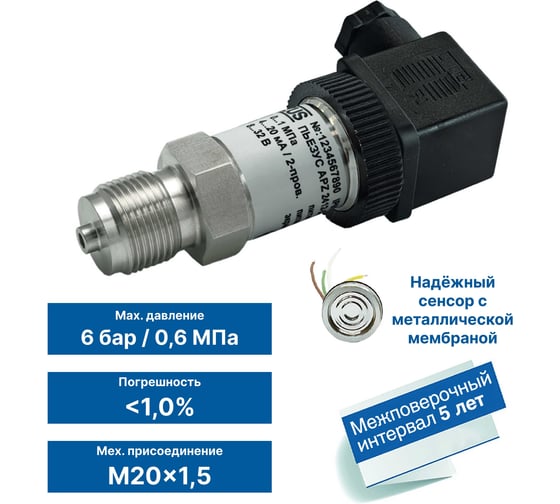

Преобразователь давления PIEZUS APZ 2412, ВПИ 0,6 МПа, 1%, M20x1,5 APZ_2412-0600-E-201

Датчик избыточного давления АРZ 2412 с высоконадежным кремниевым тензорезистивным сенсором предназначен для применения на объектах ЖКХ, таких как насосные станции водоканалов, системы водоснабжения и водоотведения, компрессорах, котлах, котельных, теплосчетчиках и других, где требуется высокая точность, надежность, устойчивость к гидроударам и увеличенный межповерочный интервал.

Выпускается по ТУ 26.51.52.130-000-7722857693-2017 (идентичен ТУ 4212-000-7722857693-15).
Методика поверки МП 62292-15.
Межповерочный интервал составляет 5 лет

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Основная погрешность, % ДИ* ±0,5 / ±1,0
• Влияние температуры, % ДИ / 10 °C ≤ ±0,3
• Диапазон термокомпенсации -25…+85 °C
• Влияние отклонения напряжения питания ≤ ±0,05% ДИ / 10 В
• Влияние отклонения сопротивления нагрузки ≤ ±0,05% ДИ / кОм
• Долговременная стабильность ≤ ±0,3% ДИ / год
• Время отклика (10...90%) ≤ 1 мс

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

• Темп. измеряемой среды -40...+125 °С
• Темп. окружающей среды -40...+85 °С
• Темп. хранения -40...+85 °С
• Вибростойкость 10 g RMS, 20–2000 Гц
• Ударопрочность 100 g / 11 мс
• Ресурс > 100 x 10^6 циклов

КОНСТРУКЦИЯ

• Материал корпуса и штуцера: нерж. сталь 304 (1.4301)
• Уплотнение сенсора: сварное соединение
• Мембрана: нерж. сталь 316L (1.4435)
• Контактирующие со средой части: мембрана, штуцер
• Электрическое присоединение: DIN 43650A (4-конт.)
• Класс защиты: IP65

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Выходной сигнал: 4-20 мА/2-пров.
• Напряжение питания, U: 8…32 В
• Сопротивление нагрузки ≤ [(U – 8 В) / 0,02 A] Ом
• Потребление тока < 26 мА
