Патрон резьбонарезной ц/х C20-GS-TER16-L80 BESTE AC00920225

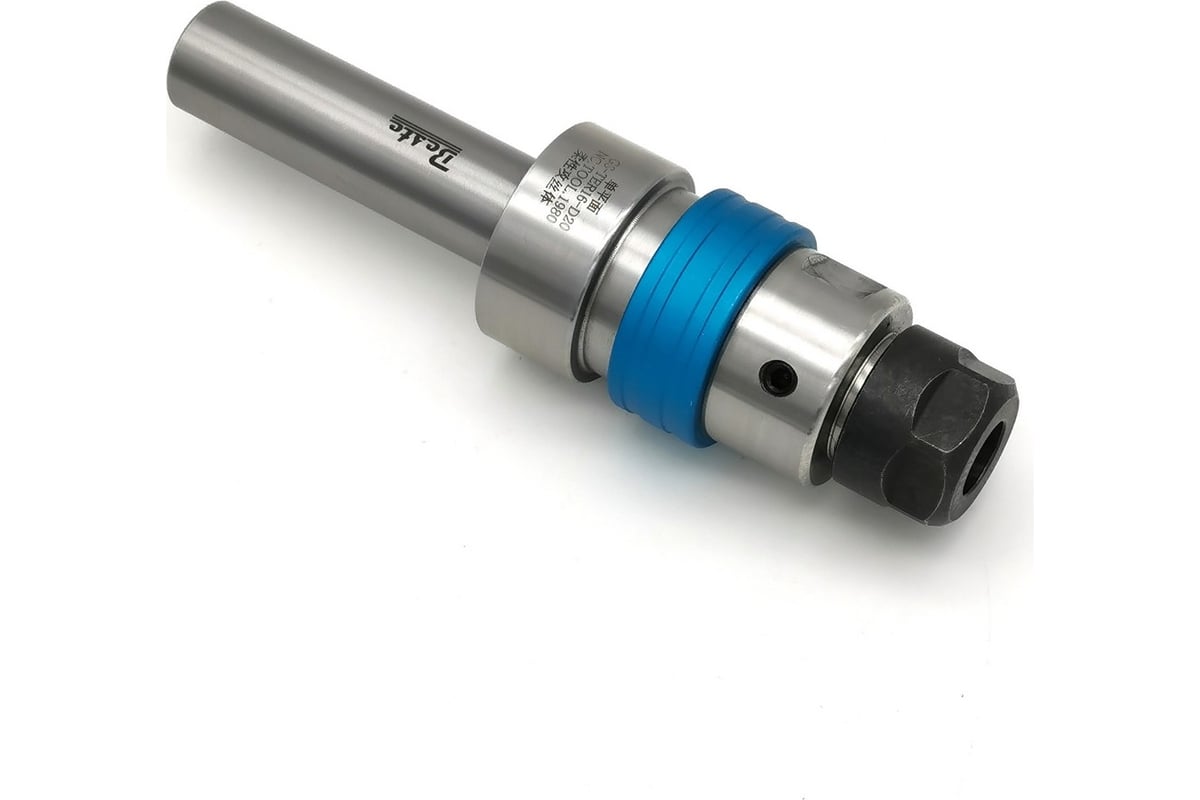

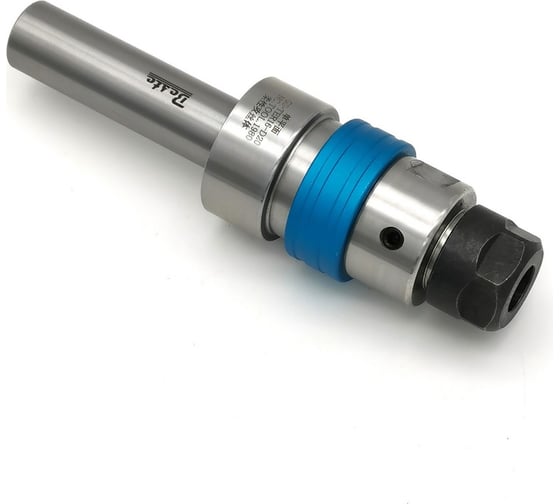

“Плавающий” патрон резьбонарезной ц/х C20-GS-TER16-L80 BESTE AC00920225 - универсальная оснастка, преимущественно используемая на станках с ЧПУ.

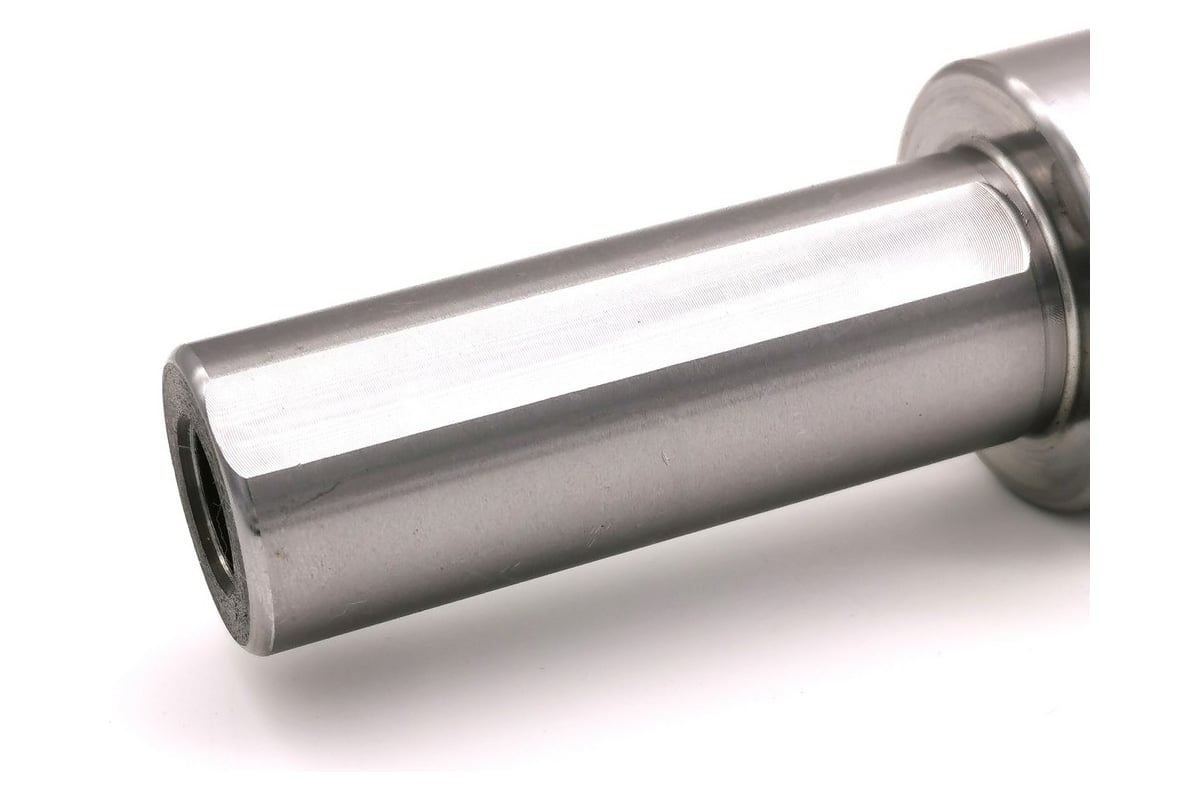

Осевое смещение компенсирует люфт при смене направления движения и предотвращает поломку метчика. Цилиндрический хвостовик с лыской позволяет устанавливать оснастку в державках токарных станков с ЧПУ, как в револьверных головках, так и на инструментальных столах. Патрон используется также и во фрезерных станках с ЧПУ. Посадочный диаметр хвостовика - 20мм. Типоразмер цанг ER16 позволяет устанавливать инструмент с диаметром хвостовика 10мм или с сопоставимыми хвостовиками прямоугольного сечения. В патрон можно устанавливать как специальные цанги под быструю смену метчиков - TER, так и цанги ER-G - с прямоугольным отверстием, а также обычные цанги ER.

Осевая компенсация в патроне, мм: -7,0/+3,5

Вылет, мм: 80
