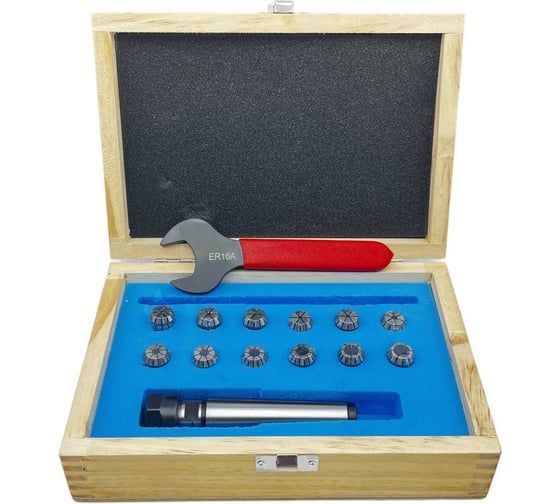

Патрон цанговый TORNERI КМ3 с набором цанг ЕR 16 из 12 шт. (1-10) Т022658

Патрон цанговый КМ3 с набором цанг ЕR 16 из 12 шт. (1-10) TORNERI Т022658

Патрон цанговый с хвостовиком конус Морзе по ГОСТ 25557-82 (DIN 228) является элементом для фиксации осевого режущего инструмента. Он обеспечивает надежное крепление инструментов с цилиндрическим хвостовиком, таких как сверла, концевые и шпоночные фрезы, развертки и зенковки, что позволяет использовать их на универсальных и фрезерных станках с ручной сменой оснастки.

Цанги типа ER (DIN 6499) обеспечивают высокую точность и стабильность при работе, что особенно важно для достижения качественной обработки материалов. Конус Морзе, в свою очередь, обеспечивает надежное соединение между патроном и шпинделем станка, что минимизирует вибрации и повышает точность обработки.

Инструкция по установке цанг и гаек серий ER.

1. Вложите цангу в гайку под углом и проверните, слегка прижимая к гайке, до зацепления паза за эксцентриковый выступ.

2. Окончательно вдавите цангу в гайку и вложите в цанговый патрон. Вставьте фрезу в отверстие и затяните гайку ключом.

3. При смене фрезы или цанги все действия необходимо повторить в обратном порядке.
