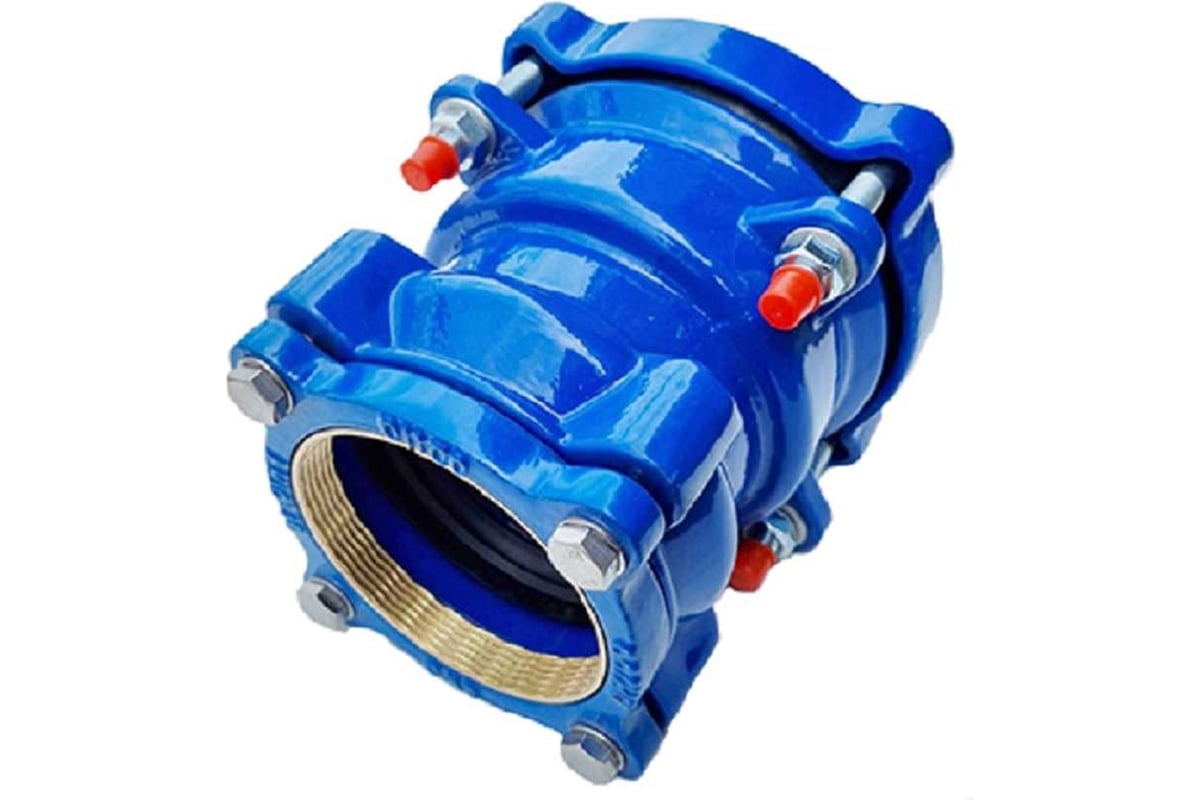

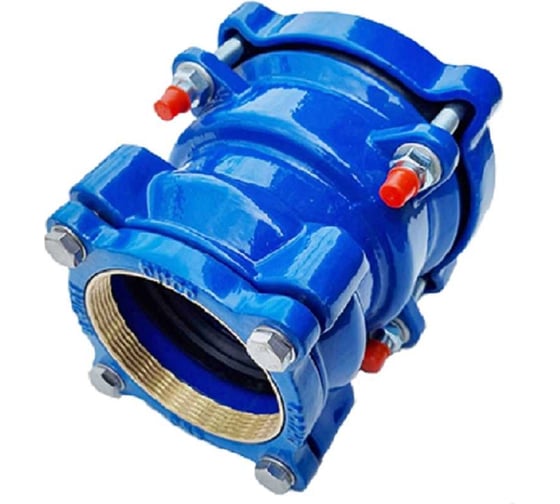

Переходной соединительный узел АТКА ДРК-П ДУ110/108-128 1001030403

Соединительный узел переходной ДРК-П с резиновым уплотнением с одной стороной и с резиновым уплотнением и латунными разрезными кольцами с другой стороны, предназначен для соединения стальных и чугунных труб с трубами ПВХ (PVC), ПЭ, ПНД.

Соединительный узел переходной ДРК-П также имеет другие наименования: муфта соединительная универсальная с полиэтиленовыми трубами, муфта переходная ДРК со стальных/чугунных труб на ПНД трубы.

Соединительный узел переходной ДРК-П состоит из корпуса, двух крышек, двух резиновых уплотнений в виде кольца, фиксатора с одной стороны и крепежного комплекта. Корпус и крышки покрыты эпоксидно-порошковой эмалью толщиной 250 мкр.

Предлагаем соединительные узлы переходные ДРК-П с возможностью соединения разных по материалу труб (чугун/сталь с ПНД, чугун/сталь с ПЭ, чугун/сталь с ПВХ), а также разного условного диаметра труб.

Герметизация зазоров между резиновым уплотнением и корпусом, и между уплотнением и стальной или чугунной трубой происходит одновременно, при затягивании гаек крышки и деформации резинового кольца. При этом, с другой стороны муфты, латунный фиксатор, выполненный в виде разрезного кольца, острыми насечками врезается в наружную поверхность пластиковой трубы. Это препятствует осевым перемещениям в соединении в процессе эксплуатации.

Расположение фиксаторов исключает их контакт с рабочей жидкостью. При монтаже допускается угловое отклонение соединённых труб до 5° и осевые передвижения в прокладке ±2,5мм.
