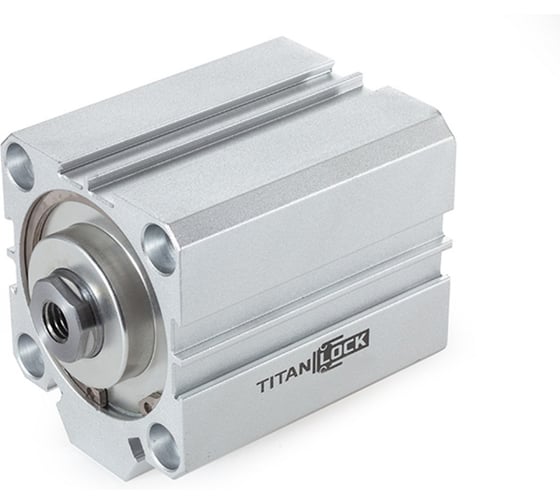

Пневмоцилиндр компактный TITAN LOCK SDA, 40X10, TLP-PC40X10SDA

Компактный пневматический цилиндр TITAN LOCK серии SDA состоит из компактного и герметичного корпуса, называемого гильзой, технически оснащенного сложными механизмами. Металлический шток с кольцом поршня и гайкой поршня на основании помещается внутрь гильзы. Применяется в пневматических линиях, где компактность исполнения механизмов фиксации играет большое значение.

Высота корпуса B, мм 52

Вес, кг 0,217

Диапазон температур от -5°C до +70°C

Длина корпуса C, мм 36

Диапазон скоростей, мм/с от 30 до 500

Диаметр поршня, мм 40

Материал корпуса алюминий

Длина E, мм 12

Общая длина A, мм 43

Рабочая среда воздух

Рабочее давление, бар 9

Резьба на штоке K, мм M8x1,25

Серия SDA

Пневматический порт O, дюйм G1/8

Тип действия двустороннего действия

Тип поршня односторонний

Ход поршня, мм 10

Смазочное отверстие G, мм 3

Тонкость очистки, мкм 40

Ширина S, мм 52
