Приспособление для измерений глубины подрезов АЛЬФА-ПГП с поверкой АЛЬФА-НДТ УП-00002567

Приспособление АЛЬФА-ПГП с поверкой АЛЬФА-НДТ УП-00002567 Предназначено для контроля (измерения) дефекта сварных швов - глубины подреза основного металла (неполного заполнения разделки).

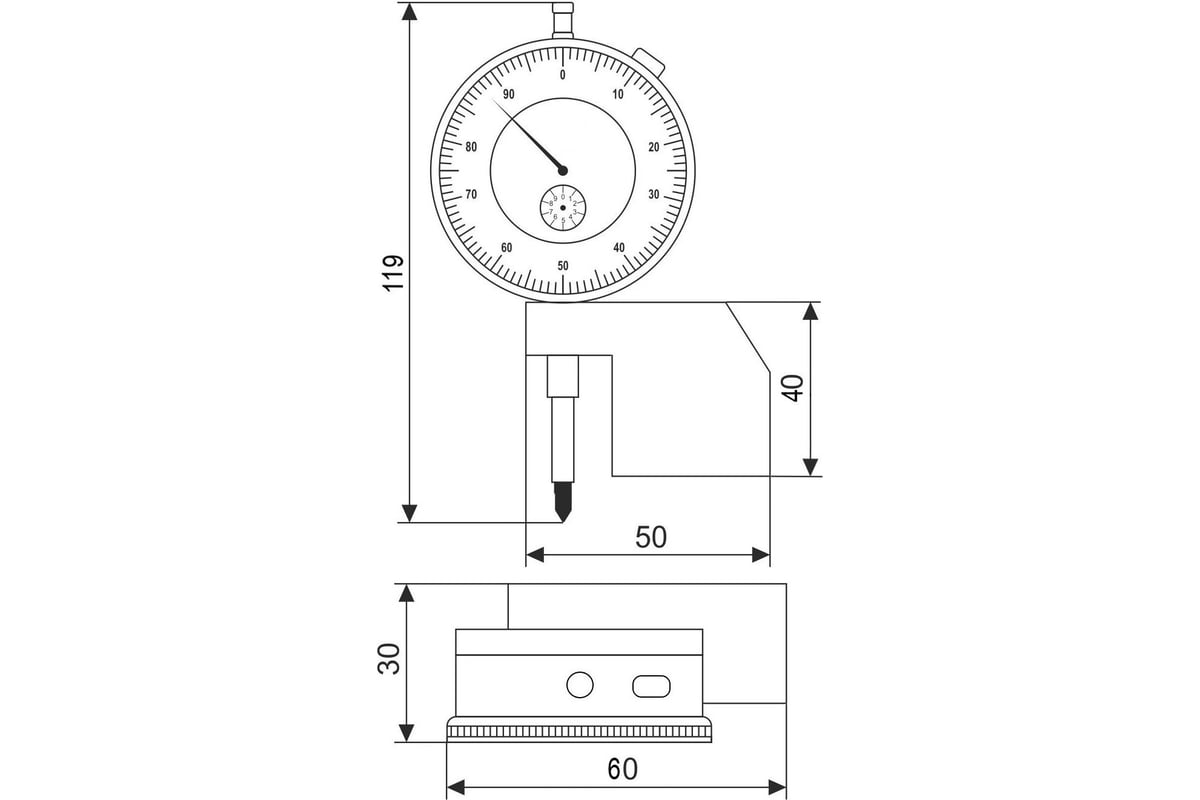

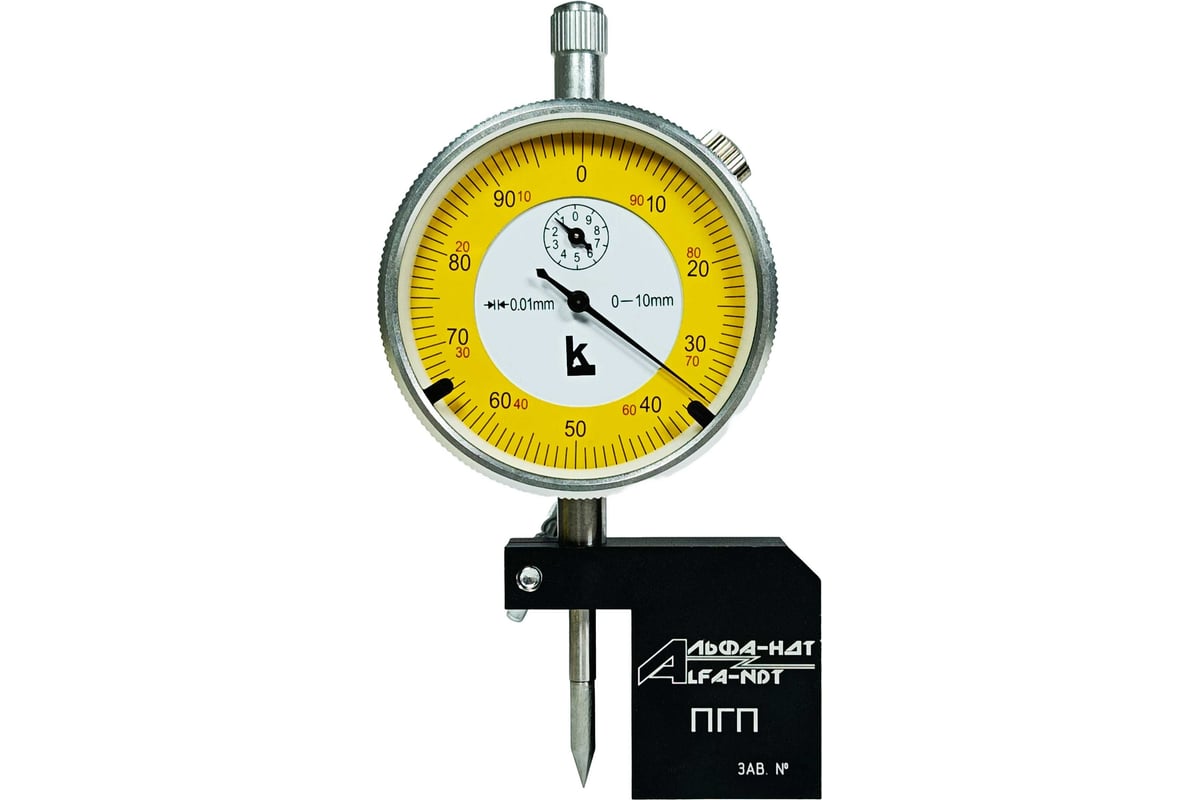

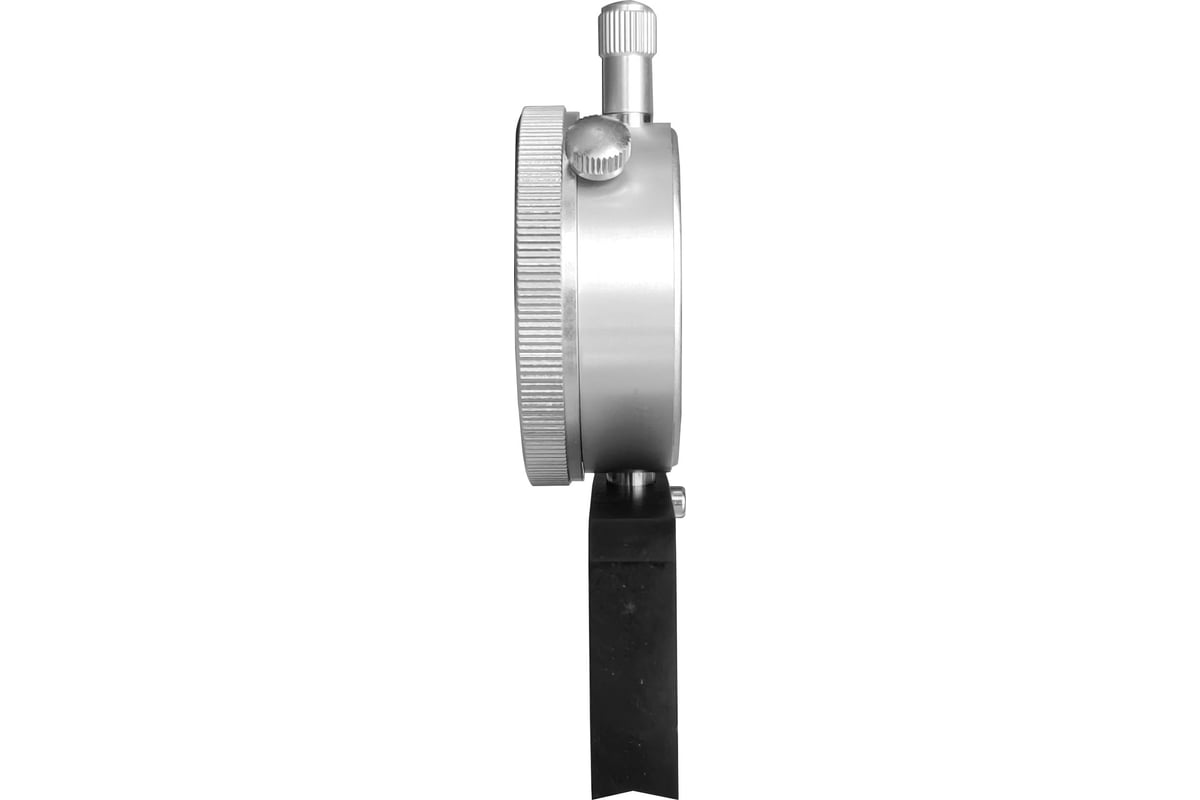

Основными частями приспособления являются опорный кронштейн и индикатор часового типа. Опорный кронштейн конструктивно исполнен таким образом, чтобы обеспечивать устойчивое положение АЛЬФА-ПГП при его использовании на трубах с наружным диаметром от 32 мм включительно.

Используется при проведении визуального и измерительного контроля сварных соединений и основного материала при изготовлении, строительстве, монтаже, ремонте, реконструкции, эксплуатации, техническом диагностировании устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах.

Изготовлен в соответствии с ТУ 26.51.33.199-002-40323842-2017 "Приспособление для измерений смещения кромок и глубины подрезов. Общие технические условия", РД 03-606-03 «Инструкция по визуальному и измерительному контролю».

• Диапазон измерений - 0-10 мм ±0,015 мм.
• Цена деления - 0,01 мм.
• Расстояние от опорного кронштейна до измерительной насадки - 8 ±1 мм.
• Диаметр измерительной насадки - 4 ±1 мм.
• Максимальное расстояние от поверхности основания до нижнего края опорного кронштейна - 29 ±1 мм.

Внимание, изображение товара может отличаться от реального! Верные параметры указаны в технических характеристиках товара.
