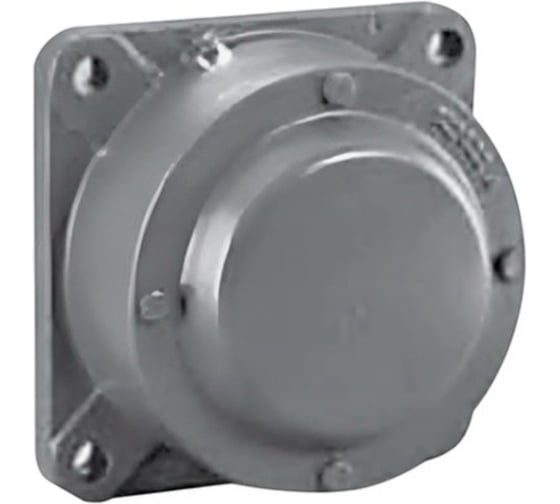

Разъемный корпус TECHNIX FNL 516B

Корпус FNL 516B TECHNIX применяется в условиях, где на подшипники воздействуют значительные радиальные и вибрационные нагрузки. Благодаря чугунному основанию и разъёмной конструкции он обеспечивает надёжность, удобство в обслуживании и устойчивость к внешним воздействиям.

Фланцевое крепление обеспечивает жёсткую установку на оборудовании, а возможность установки уплотнений защищает узел от попадания загрязнений. FNL 516B используется в приводах, вентиляторах, сельхозмашинах, промышленной автоматике и редукторных механизмах. Это универсальное решение для систем с высокими требованиями к стабильности и обслуживанию.

Вы можете купить разъемный корпус TECHNIX как на замену изношенного узла, так и для новых инженерных проектов. Доступна поставка в любые регионы России и ближнего зарубежья.

Применение: машиностроение, агротехника, промышленные приводы, конвейерные установки, редукторы.

Технические характеристики

• Высота закрытого подшипникового узла Aa, мм: 102
• Проставочные кольца: FRB8.5/140 X2, FRB10/140 X1
• Высота открытого подшипникового узла Ab, мм: 114
• Длина стороны опоры L, мм: 196
• Диаметр отверстия крепления S, мм: 18
• H1, мм: 98
• D, мм: 176
• E, мм: 152
• Глубина от подшипника до опорной поверхности Ba, мм: 31
• Глубина от подшипника до крышки Bb, мм: 22
• Просвет уплотнения f1H12, мм: 6
• Рабочий диаметр уплотнения d2H12, мм: 71,5
• Расстояние между губками уплотнения по валу f2, мм: 8,1
• Внешний диаметр прорези уплотнения d3H12, мм: 89
• Серия: FNL
• Диаметр вала d, мм: 70
• Резьба G: M16
• Подшипник: 1216K, 2216K, 22216EK
• Высота лапы корпуса c, мм: 25
• Применяемая втулка: H216, H316
