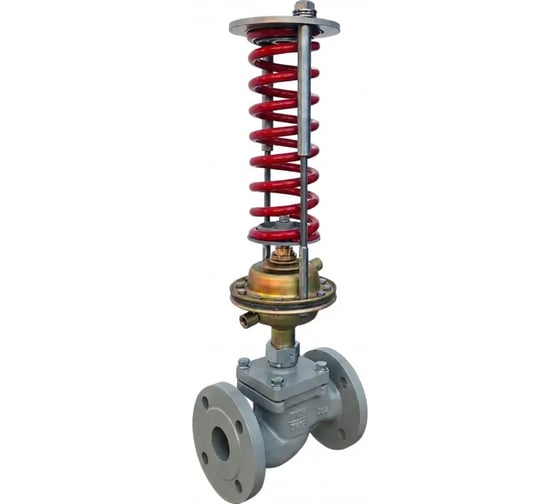

Регулятор давления до себя DN.ru РДДС-СЧ25-P-MA-F-NC Ду80 Ру16 Kv63 фланцевый, 0.05-0.3МПа D230-20806

Регулятор давления до себя предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной до регулятора. Исполнение клапана нормально закрытое. Клапан регулятора открывается при превышении заданной величины давления. Принцип действия основан на уравновешивании силы, создаваемой давлением или разностью давлений регулируемой среды на чувствительный элемент – мембрану, силой упругой деформации настроечной пружины. Возникшее при этом усилие на мембране через шток передается на плунжер. Заданное значение регулируемого давления определяется усилием настроечной пружины. При отклонении параметра от заданного значения равновесие сил, действующих на мембрану, нарушается, что приводит к перемещению плунжера и поддержанию регулируемой величины в заданных пределах. При перемещении плунжера изменяется площадь сечения проходного отверстия и, соответственно, давление регулируемой среды, проходящей через регулятор.
