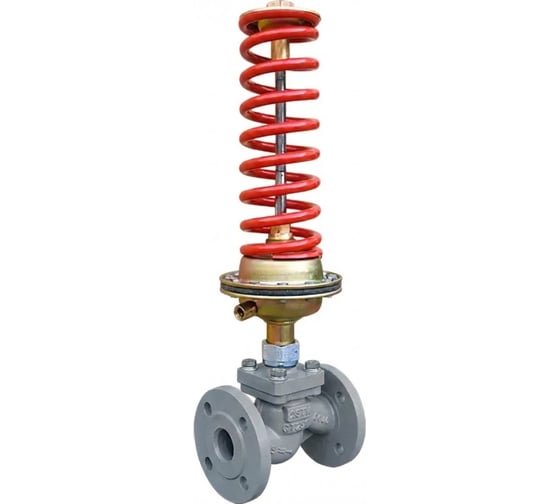

Регулятор давления после себя DN.ru РДПС-СЧ25-М-MA-F-NO Ду100 Ру16 Kv63 фланцевый, 0.1-0.6МПа D230-20195

Регулятор давления после себя предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора. Исполнение клапана нормально открытое. Клапан регулятора закрывается при превышении заданной величины давления. Регулятор давления работает только при постоянном расходе среды через регулятор. Принцип действия основан на уравновешивании силы, создаваемой давлением или разностью давлений регулируемой среды на чувствительный элемент – мембрану, силой упругой деформации настроечной пружины. Возникшее при этом усилие на мембране через шток передается на плунжер. Заданное значение регулируемого давления определяется усилием настроечной пружины. При отклонении параметра от заданного значения равновесие сил, действующих на мембрану, нарушается, что приводит к перемещению плунжера и поддержанию регулируемой величины в заданных пределах. При перемещении плунжера изменяется площадь сечения проходного отверстия и, соответственно, давление регулируемой среды, проходящей через регулятор.
