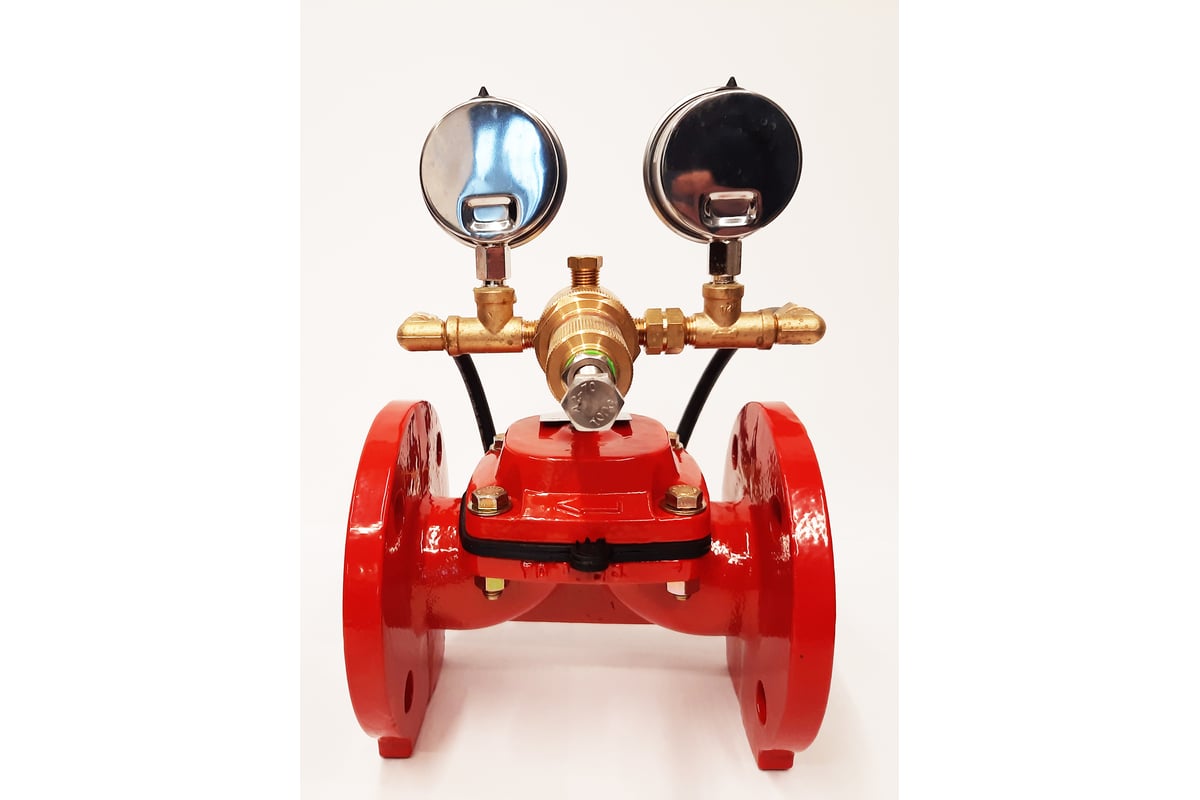

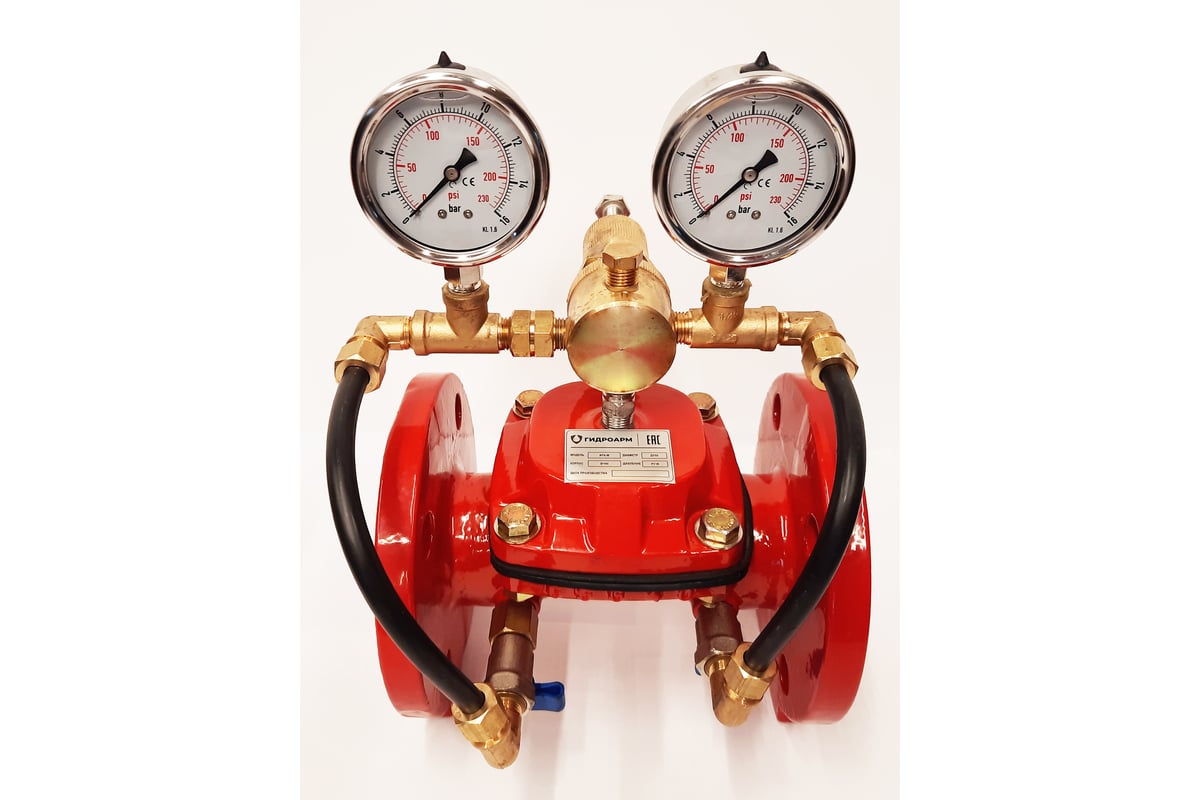

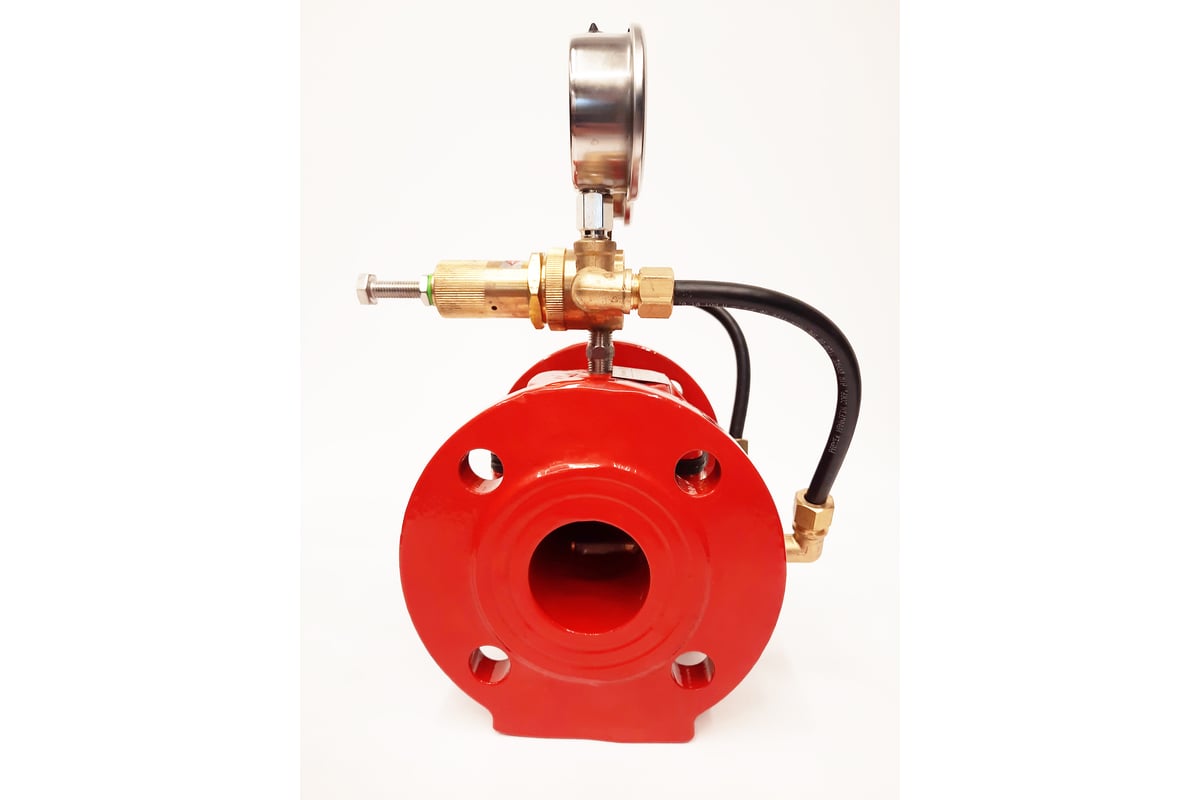

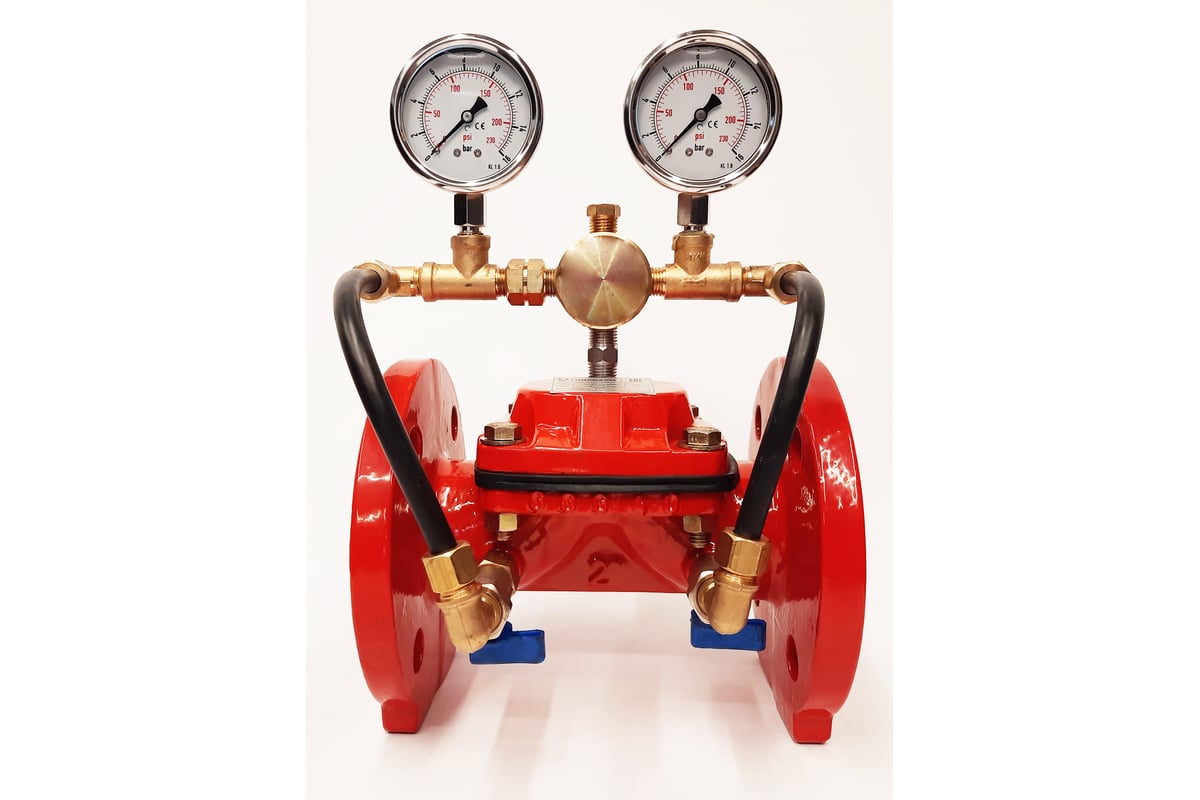

Регулятор давления после себя ГИДРОАРМ АРК-М-101 Ду50, Ру16 4687204824821

Клапан снижает давление в системе «после себя» и поддерживает установленное значение не зависимо от колебаний давления на входе и изменений расхода. В качестве запорного элемента используется резиновая мембрана (диафрагма). Для стабильного поддержания заданного значения давления требуется постоянный проток жидкости (постоянный расход среды).

Спецификация материалов:

• Корпус и крышка клапана - высокопрочный чугун марки GGG40
• Диафрагма (мембрана) клапана – резина армированная
• Пружина диафрагмы – высококачественная нержавеющая сталь
• Болты, шайбы, гайки – сталь оцинкованная
• Материал пилотного регулятора – латунь
• Материал командных (импульсных) трубок – нейлон.

Технические характеристики:

• Диаметр клапана – Ду50
• Диапазон рабочего давления, Ру3,7 – 16 Бар
• Максимальный продолжительный расход – 39м3/ч
• Коэффициент расхода (Kv) – 50 м3/ч
• Тип пилотного регулятора – 2х-ходовой
• Тип подсоединения - фланцевый (стандарт EN 1092/2)
• Тип запорного устройства - мембранный
• Тип корпуса - прямой
• Тип покрытия - эпоксидное (цвет – красный)
• Класс герметичности - Б
• Монтажное положение на трубопроводе - горизонтальное / вертикальное
• Фильтр встроенный самопромывной сетчатый (на входе в управляющий контур)
• Шаровые краны – 2 шт. (на входе и выходе)
• Манометр виброустойчивый глицериновый - 2 шт. (на входе и выходе)
• Габаритные размеры изделия (без учета обвязки): 200мм.(д)х166,5мм.(ш)х154мм.(в)
• Вес оборудования (без упаковки) – 9,5кг.
