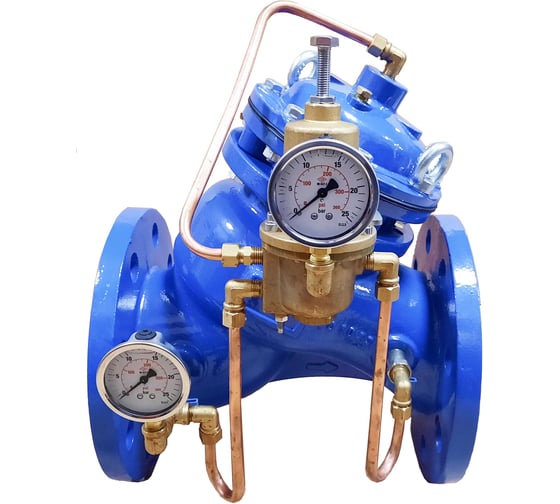

Регулятор давления после себя пилотный ГИДРОАРМ АРК-Д-GRAF-60 Ду125 Ру25 4687207464628

Клапан снижает давление в системе «после себя» и поддерживает установленное значение не зависимо от колебаний давления на входе и изменений расхода. Запорный элемент дискового типа обеспечивает стабильное поддержание давления как при максимальных так и при минимальных расходах воды в системе.

Спецификация материалов:

• Диафрагма клапана – неопрен.
• Шток - нержавеющая сталь.
• Пружина привода – нержавеющая сталь.
• Запорный диск - нержавеющая сталь.
• Уплотнение – NBR.
• Болты, шайбы, гайки – сталь оцинкованная
• Материал пилотного регулятора – латунь
• Материал командных (импульсных) трубок – медь.

Технические характеристики:

• Диапазон рабочего давления, Ру0,7 – 25 Бар
• Коэффициент расхода (Kv) – 310 м3/ч
• Тип пилотного регулятора – 2х-ходовой
• Температура рабочей среды - от 5°С до 50°С
• Тип подсоединения - фланцевый (стандарт EN 1092/2)
• Тип запорного устройства – дисковый.
• Тип корпуса – наклонный (У-образный).
• Тип покрытия – эпоксидное порошковое (цвет – синий).
• Класс герметичности – А.
• Монтажное положение на трубопроводе - горизонтальное / вертикальное.
• Фильтр встроенный самопромывной сетчатый (на входе в управляющий контур).
• Шаровые краны – 2 шт. (на входе и выходе).
• Манометр виброустойчивый глицериновый - 2 шт. (на входе и выходе).
• Габаритные размеры изделия (без учета обвязки): 330мм.(д)х201мм.(ш)х406мм.(в)
