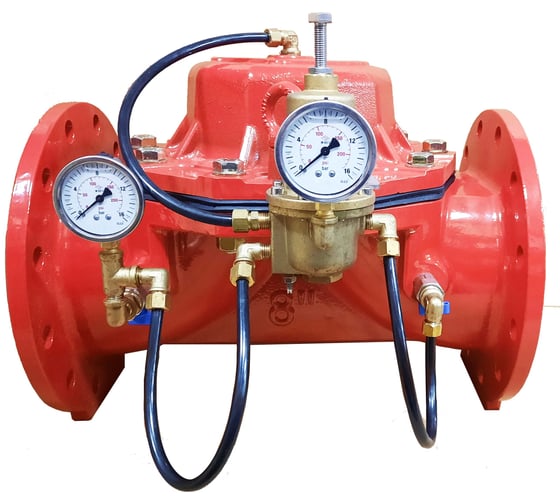

Регулятор давления воды «после себя» ГИДРОАРМ АРК-М-101 Ду200 Ру16 4687207464642

Клапан снижает давление в системе «после себя» и поддерживает установленное значение не зависимо от колебаний давления на входе и изменений расхода. В качестве запорного элемента используется резиновая мембрана (диафрагма). Для стабильного поддержания заданного значения давления требуется постоянный проток жидкости (постоянный расход среды).

Спецификация материалов:

• Диафрагма (мембрана) клапана – резина армированная
• Пружина диафрагмы – высококачественная нержавеющая сталь
• Болты, шайбы, гайки – сталь оцинкованная
• Материал пилотного регулятора – латунь
• Материал командных (импульсных) трубок – нейлон.

Технические характеристики:

• Диаметр клапана – Ду200
• Диапазон рабочего давления, Ру2 – 16 Бар
• Максимальный продолжительный расход – 622м3/ч
• Коэффициент расхода (Kv) – 800 м3/ч
• Тип пилотного регулятора – 2х-ходовой
• Тип подсоединения - фланцевый (стандарт EN 1092/2)
• Тип запорного устройства - мембранный
• Тип корпуса - прямой
• Тип покрытия - эпоксидное (цвет – красный)
• Класс герметичности - Б
• Монтажное положение на трубопроводе – горизонтальное.
• Фильтр встроенный самопромывной сетчатый (на входе в управляющий контур)
• Шаровые краны – 2 шт. (на входе и выходе)
• Манометр виброустойчивый глицериновый - 2 шт. (на входе и выходе)
• Габаритные размеры изделия (без учета обвязки): 494мм.(д)х342мм.(ш)х400мм.(в)
• Вес оборудования (без упаковки) – 89 кг.
