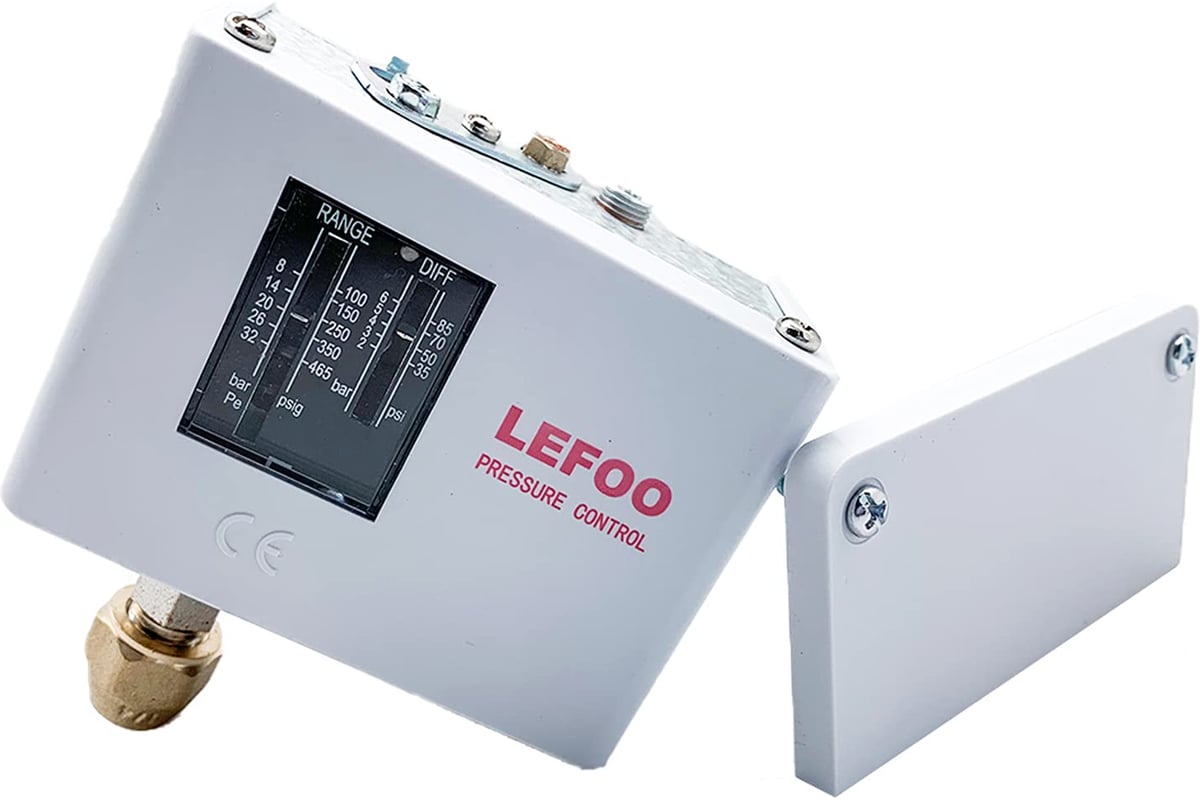

Реле давления жидкости Завод RGP 8 бар (G1/4) LF5508

Реле давления LF55 предназначены для использования в системах теплоснабжения и холодильных установках с целью защиты системы от слишком низкого давления всасывания или слишком высокого давления нагнетания. Реле используются также для управления компрессорами холодильных установок, насосами в системах отопления и вентиляции, вентиляторами конденсаторов, охлаждаемых воздухом. Реле давления снабжены встроенными переключателями, которые замыкают или размыкают электрическую цепь при изменении давления в системе по сравнению с заданными значениями.

Принцип работы: когда значение давления в системе достигает заранее заданной уставки, однополюсный перекидной контакт переключается. И затем реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение. Универсальность прибора заключается в возможности работать как при повышении, так и при понижении давления. Однополюсный перекидной контакт (SPTD) обеспечивает быстрое время срабатывания и обладает большим сроком службы.

• Диапазон измерения LF5508 -0,2…7,5 bar
• Дифференциал LF5508: 0,7-4 bar
• Максимальное рабочее давление: 16-46 bar (зависит от модели)
• Температура контролируемой среды: -20…+110 °C
• Температура окружающей среды: -40…+65 °C
• Тип измеряемого давления: абсолютное/относительное
• Напряжение контактов: SPDT 125…250В
• Ток нагрузки: 125В = 20A, 220В = 10A
• Резьбовое соединение: НР, G1/4
• Степень защиты: IP30( IP42)
