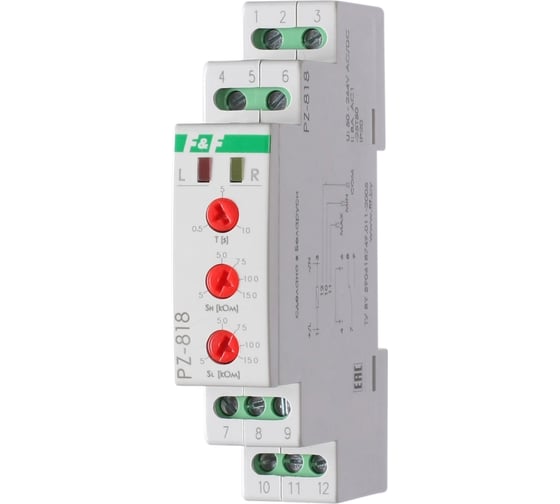

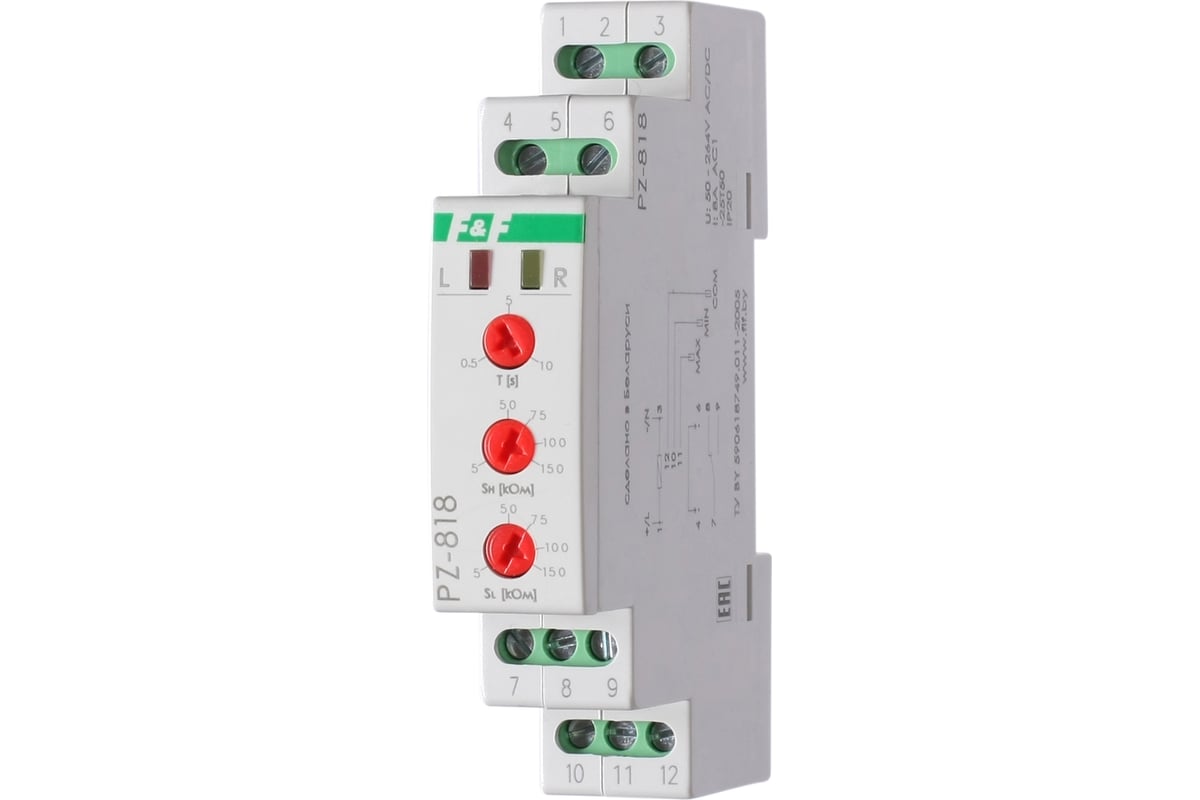

Реле контроля уровня жидкости Евроавтоматика F&F PZ-818 EA08.001.008

Реле контроля уровня PZ-818 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.

Область применения. Применяется в системах автоматики и защиты управления сливом и наполнением резервуаров.

• Максимальный коммутируемый ток, А8 AC-1 / 250 В.
• Максимальный ток катушки контактора, А2 АС-15 / 250 В

Принцип работы кондуктометрических датчиков основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает электрод зонда (MAX, MIN) с электродом зонда COM, в цепи протекает электрический ток, приводя к срабатыванию реле. Настройка чувствительности зондов осуществляется регулировкой входного сопротивления реле (регулировка SH и SL на лицевой панели изделия) раздельно по верхнему и нижнему уровню контролируемой жидкости. Зонды уровня питаются переменным напряжением, имеют гальваническую развязку от сети питания и контактов управления нагрузкой.
