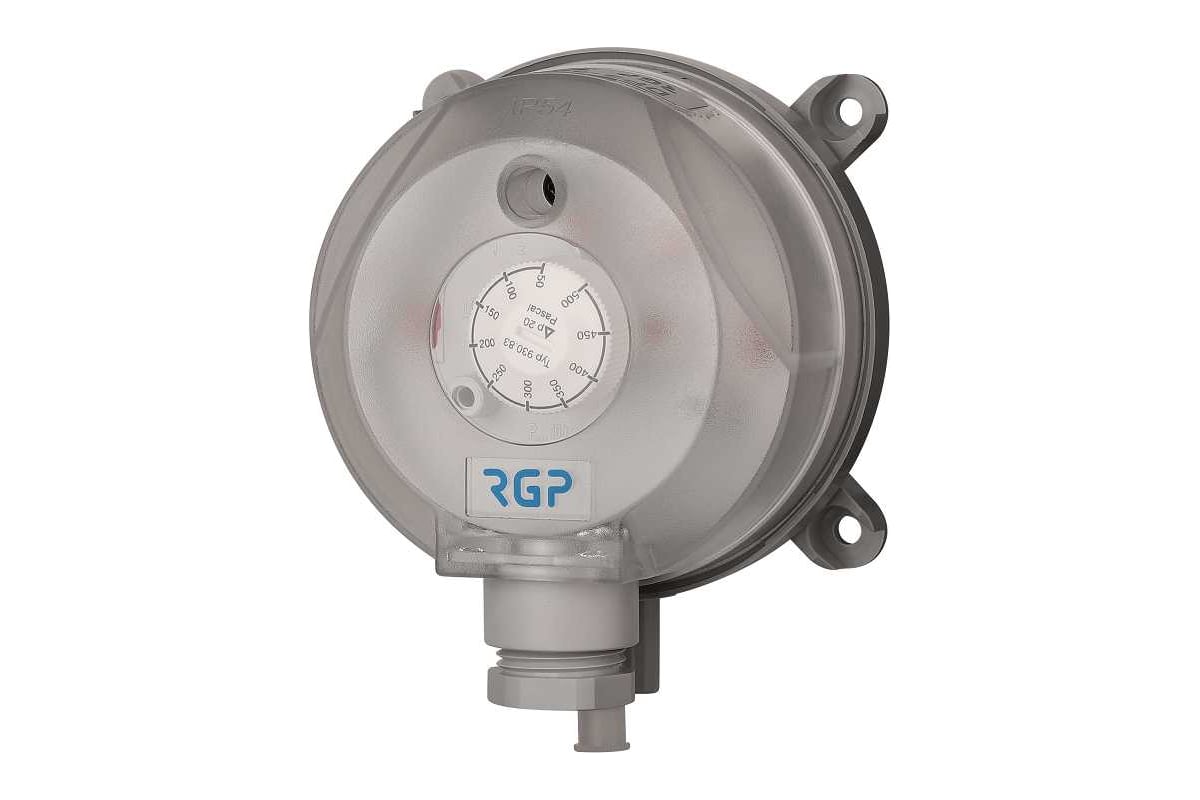

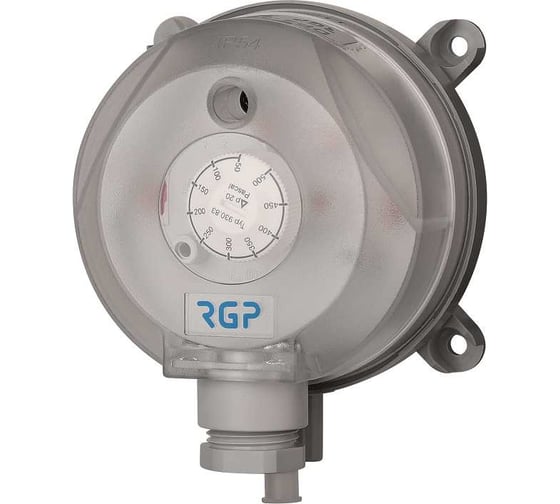

Реле перепада давления 20-200 Па (IP65) Завод RGP DPS-200

Датчики дифференциального давления серии DPS это серия надежных механических реле перепада давления со степенью защиты IP65 с ручной настройкой порога срабатывания в диапазоне от 20 до 2 500Па (диапазон выбирается при заказе). Реле перепада давления используются в системах вентиляции и кондиционирования для контроля фильтров, обрыва ремня вентиляторов, пониженного или повышенного давления в вентканале и замерзания рекуператора.

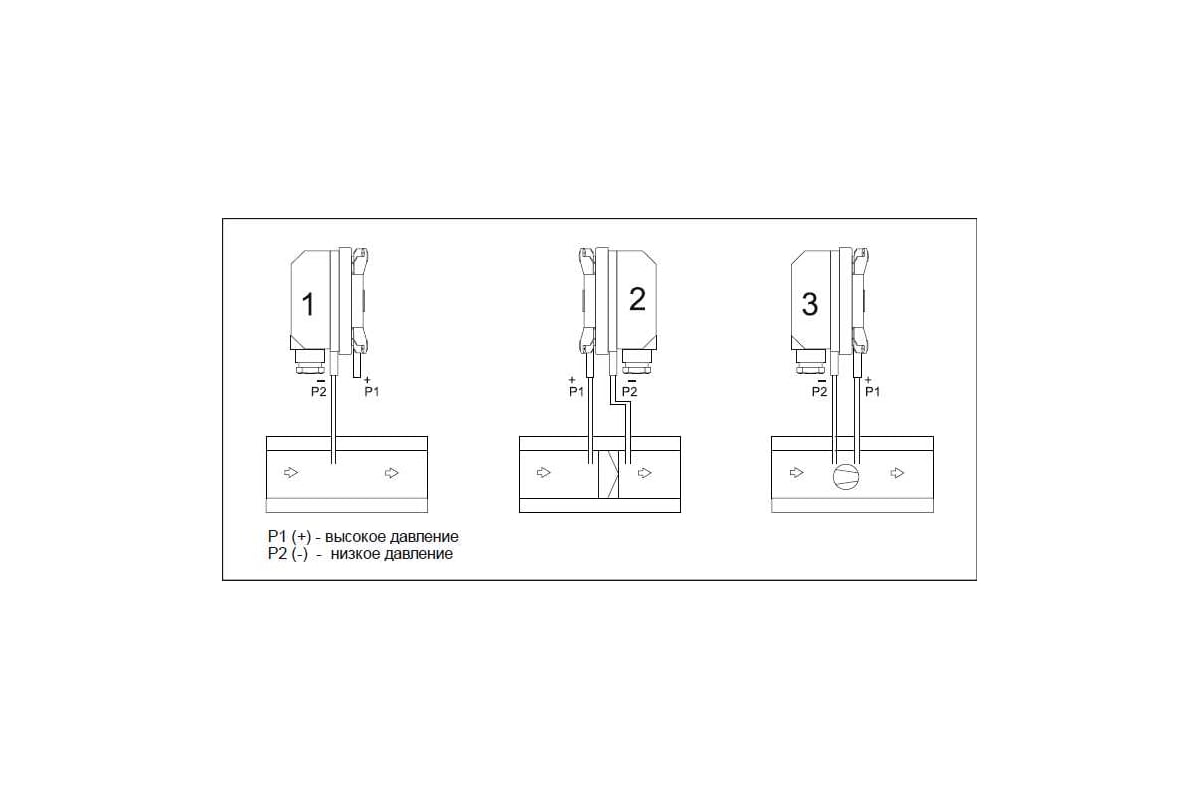

Устройство и принцип работы: В корпусе установлены 2 штуцера для подключения ПВХ-трубки с маркировкой P1 и P2. P1 – для подключения к области высокого давления (+), P2 – для подключения к области низкого давления (-). За счет разницы давлений формируется избыточное давление или разрежение, действующее на мембрану и, если давление выше, чем заданное, происходит переключение электрических контактов реле перепада давления.

• Диапазоны работы (уставки):от 20 до 200 Па
• Дифференциал (Рдиф.):20 Па
• Эксплуатация:-20…+85 °C, Rh 85 % (при +25 °С)
• Точность (погрешность): ±10-15% ВПИ
• Мембрана: силикон, обработанный при 200 °C
• Степень защиты по ГОСТ 14254: IP65

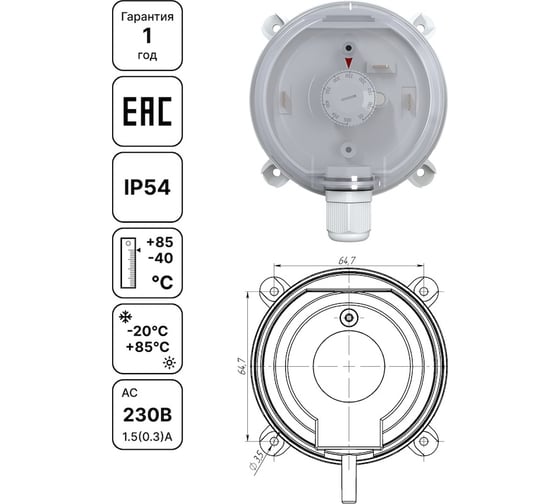

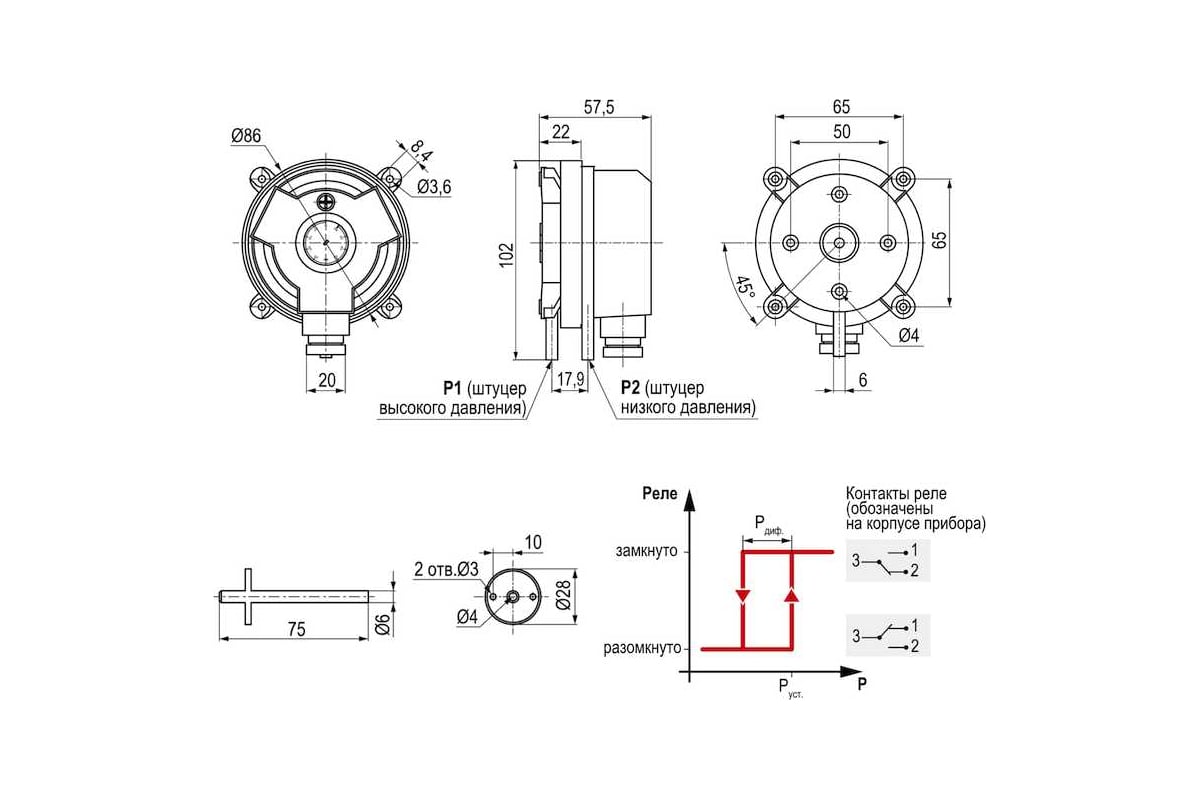

• Габаритные размеры: 85x85x58 мм.
• Кабельный ввод: M20x1.5 (диаметр кабеля 3…8 мм)
• Контактная группа: SPDT 1.5 A (0.4 A) 220В
• Присоединение к процессу: Винтовые или обжимные клеммы.
