Шаблон сварщика универсальный НТЦ Эксперт УШС Тапирус ntc-000105

Шаблон TapiRUS представляет собой инновационное средство, разработанное с учетом современных требований и практических нужд специалистов неразрушающего контроля. Он предназначен для точных измерений параметров сварных соединений, контроля геометрии деталей, а также оценки соответствия изделий нормативным стандартам. Использование данного шаблона значительно упрощает процесс измерений, сокращает время проведения контроля и повышает точность результатов, что особенно важно для обеспечения надежности и безопасности объектов.

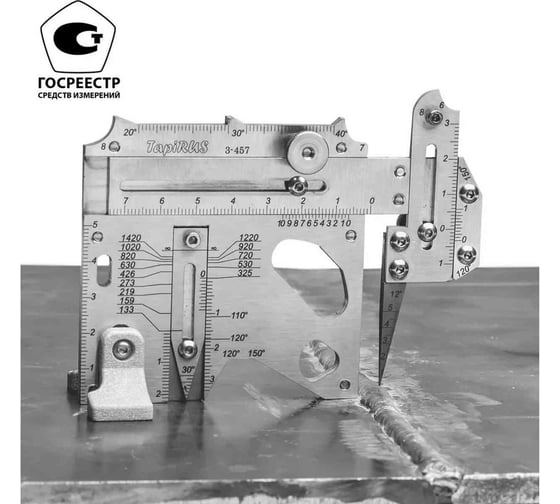

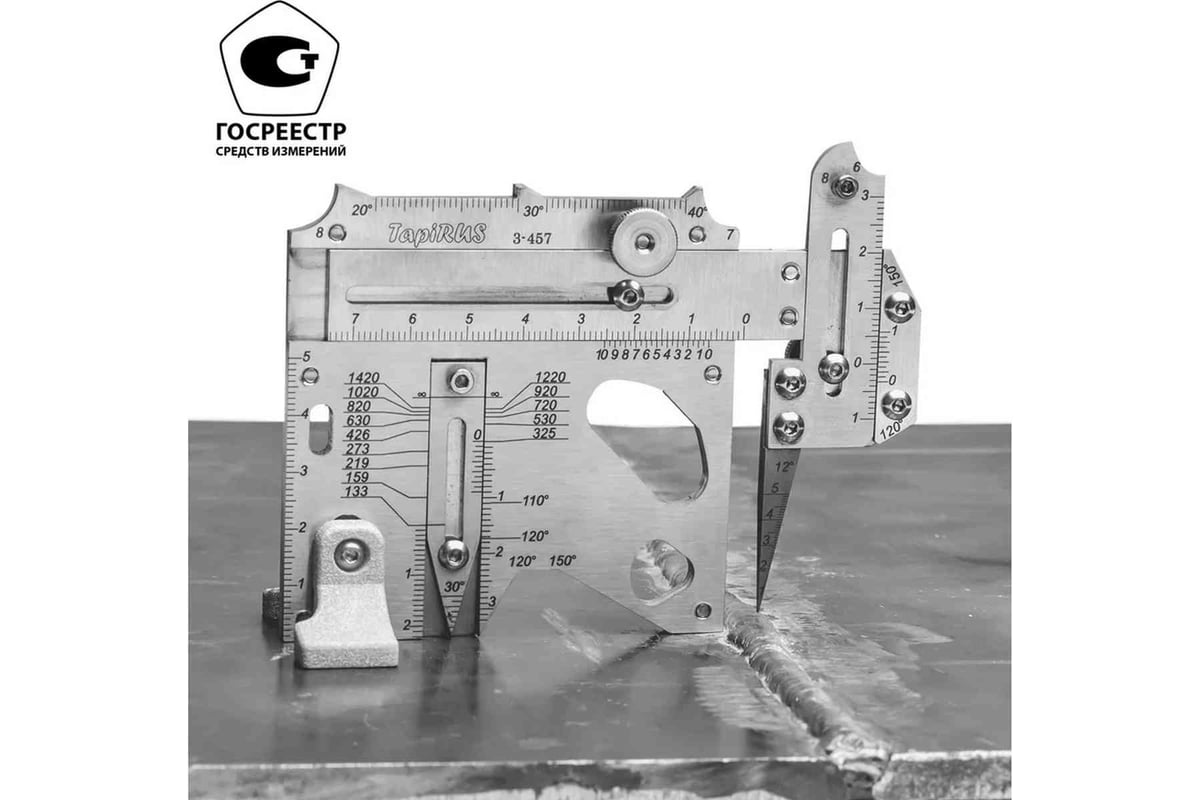

• Внесен в ЕГРСИ РФ - N 82433-2
• Замена многочисленному количеству шаблонов и приспособлений, используемых при визуальном и измерительном контроле
• Обеспечивает требования РД-25.160.1О-КТН-016-15 и РД 03-606-03 к погрешности измерений при ВИК
• Точное позиционирование по нормали к поверхности объекта контроля и стабильность положения при выполнении измерений
• Измерение большинства геометрических параметров сварных соединений и поверхностных дефектов (ширина и выпуклость шва, глубина подреза, величина смещения кромок, катет углового шва, угол скоса и зазор и др.)
• Линейные измерения с погрешностью 0,1 мм
• Однозначное позиционирование на криволинейной поверхности
• Наличие калибров для оценки плавности перехода от наплавленного к основному металлу, величины катетов, радиусов и углов разделки кромок
• Наличие щупа со сменной измерительной иглой для определения величины зазоров и высот/впадин
