Шаблон сварщика WG 10 ЧК Челябинский Калибр 1047068

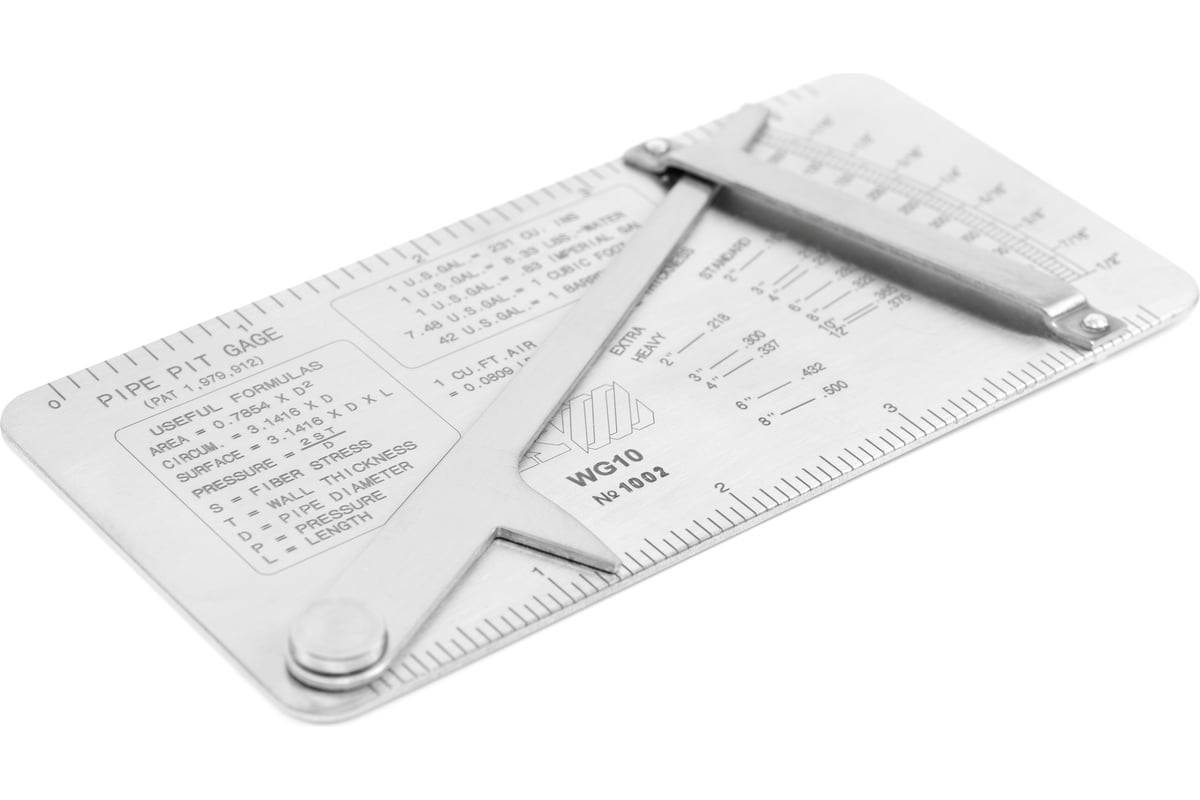

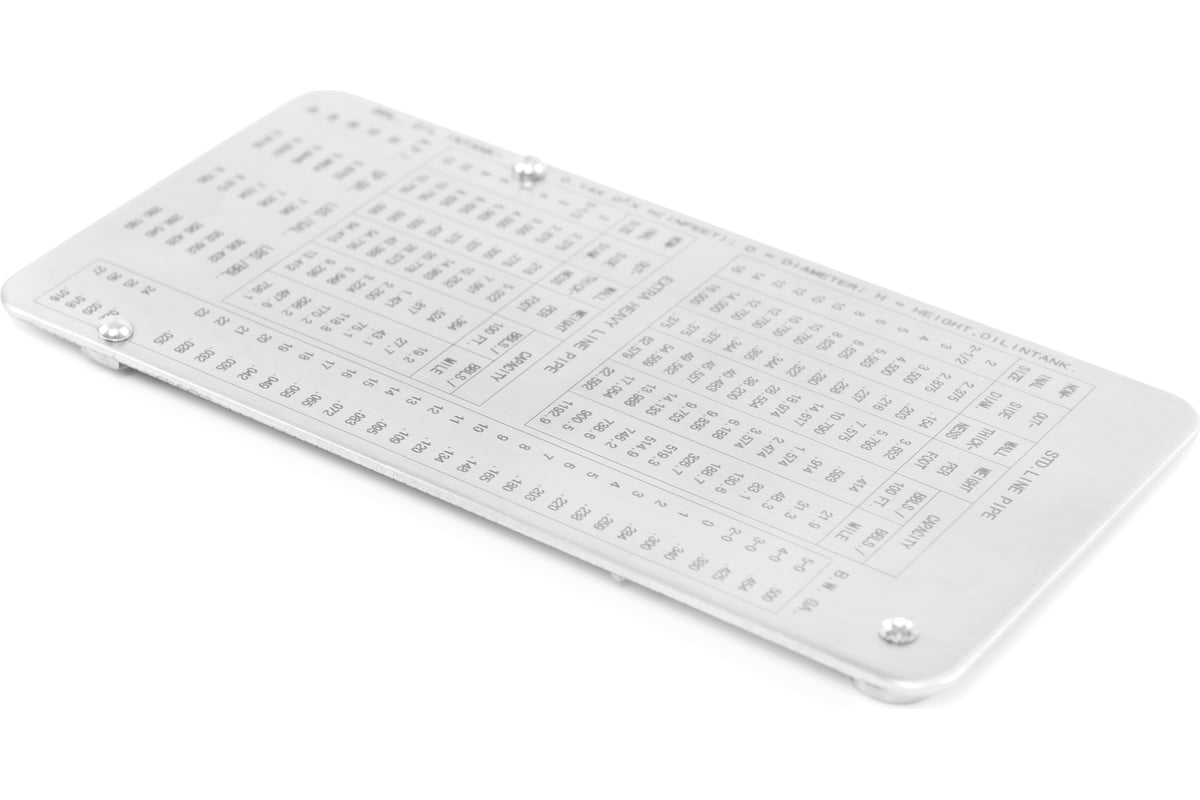

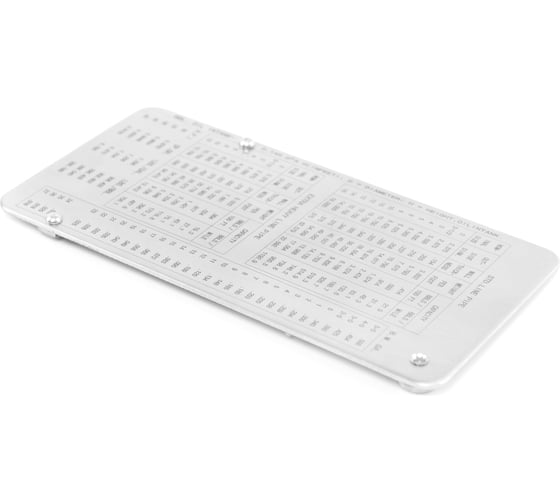

Шаблон WG10предназначен для измерения глубины ямок на поверхностях труб, для оценки их состояния. Шаблон состоит из основной пластины с измерительной шкалой в дюймах с формулами и таблицами, подвижного индикатора с острием. Материал шаблона: нержавеющая сталь. Диапазон измерения: 0 ÷ 1/2″. Конструктивно измеритель WG10 состоит из основания; измерительного движка; измерительных шкал; шкалы с соотношением номинального диаметра и толщины стенки труб типа «standard» и «extra heavy»; конвертера величин; справочной таблицы с формулами; таблицы с параметрами труб типов «standard» и «extra heavy». Используя данный шаблон можно сравнить глубину дефекта трубы с нормативной толщиной ее стенки. На шаблон нанесены формулы расчета площади, диаметра и давления. На обороте содержатся таблицы с типовыми сочетаниями диаметра, толщины, массы и емкости трубопроводов в баррелях. Градуировка шаблона выполнена в дюймах, поэтому он более рассчитан на работу по американским стандартам ASTM и ASME.
