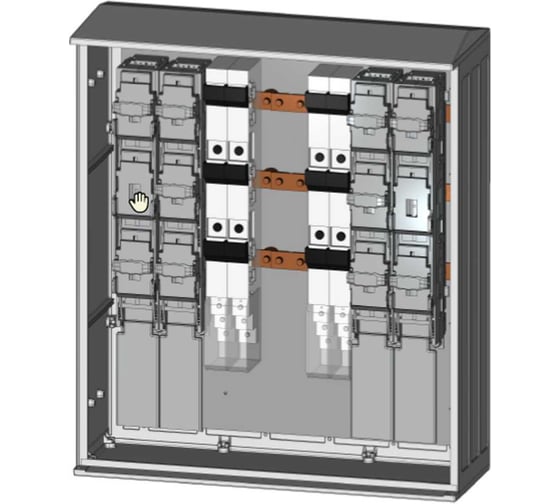

Шкаф распределительный ЭНЕРГОПЛАСТ ЭПШР-(Ф)-КЛ-211 кабельный киоск 250909-03

Шкаф распределительный (кабельный киоск) ЭПШР-(Ф)-КЛ-211 предназначен для ввода, распределения, защиты от коротких замыканий и перегрузок с помощью плавких предохранителей. Выполнен в антивандальном пластиковом (композитном) корпусе серии Б300 (SMC полиэстер, армированный стекловолокном). Предназначен для наружной установки на открытом воздухе.

В качестве аппаратов защиты применяются планочные (вертикальные) предохранители-выключатели-разъединители ППВР, разделенные на 2 группы:

Каждая группа состоит из:

• вводного ППВР ARS 3-3-М (треполюсное отключение), для ППН до 630А - 1шт
• отходящего ППВР ARS 3-1-М (пополюсное отключение), для ППН до 630А - 1шт
• отходящего ППВР ARS 00-1 (пополюсное отключение), для ППН до 160А - 2шт
• ППВР в рамках групп соединены медной шиной 40х5
• группы объединены быстросъемной шинной перемычкой

Итого в шкафу: ARS 3-3-М - 2шт, ARS 3-1-М- 2шт, ARS 00-1 - 4

Шкаф установлен на металлический грунтовой фундамент (высотой 850мм), для монтажа в землю.

ВНИМАНИЕ: в состав шкафа не входят плавкие предохранители, изображение представлено для ознакомления, т.к. номинал ППН выбирается заказчиком с учетом конкретного ТЗ.

Дополнительные технические характеристики:

• Напряжение - 380В
• Номинальный ток - до 630А
• Климатическое исполнение: УХЛ1 (установка на открытом воздухе)
• Степень защиты от механических повреждений: IK10 (вандалостойкий)
• Класс пожаростойкости: V0 (ПВ-О) (наивысший)
• Температура эксплуатации: -50…+60°С
