Соединительная гильза IEK ГМЛ-16 медная луженая 600 шт UGTY10-016-06
Нет в наличии, последняя цена
19 131 ₽
Технические характеристики IEK ГМЛ-16 UGTY10-016-06
Гарантия производителя 3 года
на товары IEK
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
Россия — родина бренда
Россия — страна производства
Информация об упаковке
Единица товара: Упаковка 600 шт
Вес, кг: 2.813
Длина, мм: 175
Ширина, мм: 135
Высота, мм: 100
Этот товар из подборок
Сервисное обслуживание
Расходные материалы для медной луженой соединительной гильзы IEK ГМЛ-16 UGTY10-016-06
Отзывы о соединительной гильзе IEK ГМЛ-16 UGTY10-016-06
5
1 отзыв
Сортировать по:
Оценка:
Егор Рубан
05.02.2023г. АстраханьОпыт использования: Несколько месяцев
Достоинства:

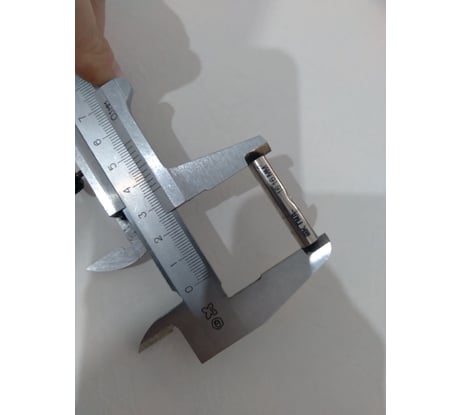

1. Геометрические размеры гильзы соответствуют заявленным производителем. Сечение гильзы соответствует заявленному сечению провода. 2.При опрессовке соответствующим инструментом (использую механический пресс до 120мм2) на проводники соответствующего сечения не трескаются и не ломаются. 3. Выполнена из меди, сверху залужена. Если поскрести верхний слой ножом, то под ним будет действительно медь. 4. При необходимости можно разрезать на две более короткие гильзы. Длина в 30мм без проблем позволяет порезать гильзу на две части. 5. Можно выполнить соединение различными способами. Например, можно забить гильзу с одного конца несколькими жилами на всю длину. Можно завести жилы по сечению данной гильзы с двух сторон до стыка в середине. Можно завести две жилы в половину сечения гильзы с двух сторон на всю длину гильзы. В общем все зависит от вашей фантазии =) Качество монтажа в большей степени зависит от подбора жил сечению гильзы, типа используемого инструмента для опресовки, адекватности лица производящего монтаж =)
Недостатки:

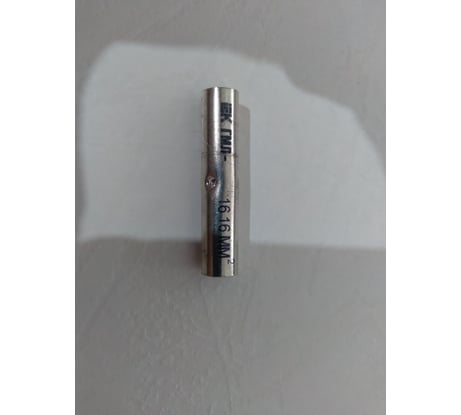

Лично мне не очень понравились два вогнутых участка в средней части гильзы. Эти участки затрудняют монтаж жил на всю длину гильзы.
Комментарий:

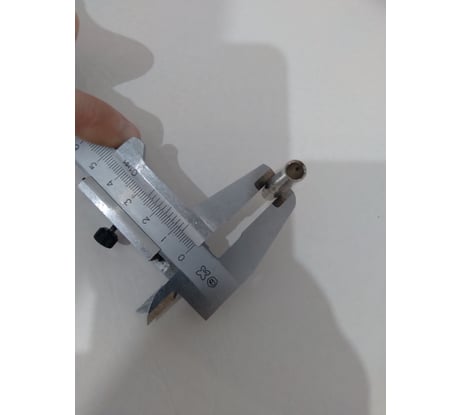

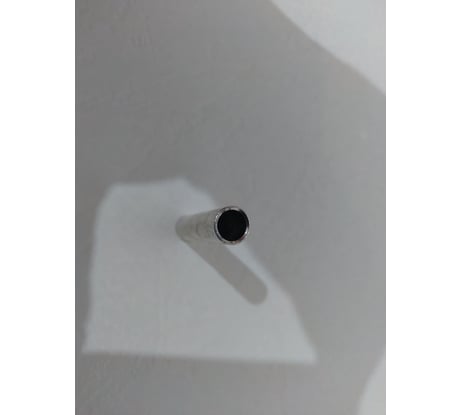

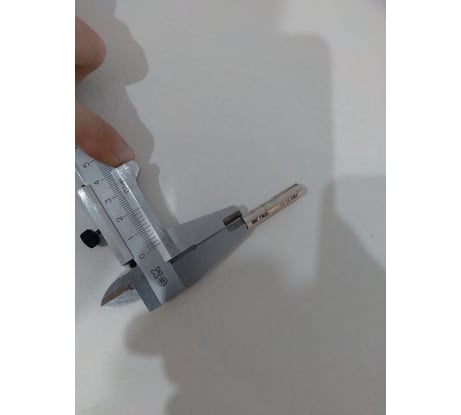

Изделие используется для соединения нескольких медных проводников вместе. Для обжатия гильзы на проводнике необходим ручной или гидравлический пресс для кабельных наконечников. Давайте определим сечение данной гильзы расчетным способом. Внешний диаметр гильзы - 7,2мм. Толщина стенки гильзы ~0.8мм. Площадь по внешнему диаметру=3.14*51,84/4= 40,6944мм2. Внутренний диаметр будет равен = 7,2 - 0,8-0,8=5,6мм. Площадь по внутреннему диаметру = 3.14* 31,36/4= 24,6176. Площадь сечения гильзы = Площадь по внешнему диаметру - Площадь по внутреннему диаметру = 40,6944 - 24,6176 = 16,0768мм2.
Покупал(а) для:
Проведение электромонтажных работ.
