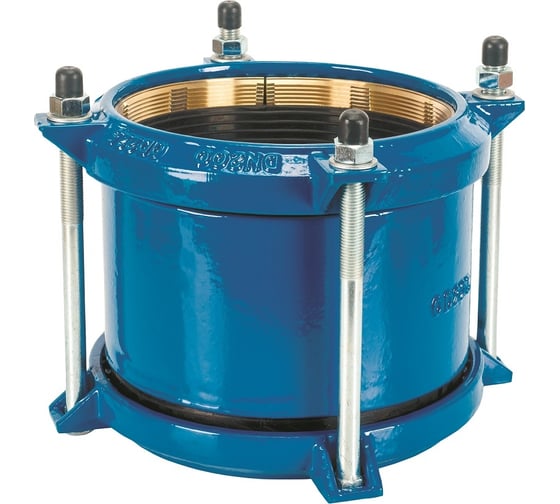

Соединительный узел ДРК-Е (двойной раструб компенсирующий) с резиновым уплотнением и латунными разрезными кольцами предназначен для соединения гладких концов полиэтиленовых труб ПНД (РЕ) и труб ПВХ (PVC) в трубопроводах с давлением до 1,6 МПа.

Соединительный узел ДРК-Е также имеет другие наименования: муфта соединительная универсальная, муфта обжимная, UR-52. ДРК-Е состоит из корпуса, двух крышек, двух резиновых уплотнений в виде кольца, фиксатора и крепежного комплекта. Корпус и крышки покрыты эпоксидно-порошковой эмалью толщиной 250 мкр.

Герметизация зазоров между резиновым уплотнением и корпусом, и между уплотнением и трубой происходит одновременно, при затягивании гаек крышки и деформации резинового кольца. При этом латунный фиксатор, выполненный в виде разрезного кольца, острыми насечками врезается в наружную поверхность пластиковой трубы. Это препятствует осевым перемещениям в соединении в процессе эксплуатации. Расположение фиксаторов исключает их контакт с рабочей жидкостью.

Каждый типоразмер ДРК-Е предназначен для определенного внешнего диаметра пластиковой трубы. Крышки соединены общими болтами, поэтому герметизация происходит для двух концов труб сразу. Подвижное соединение гладкого конца трубы с муфтовым концом ДРК-Е облегчает проведение монтажно-демонтажных работ.

Технические характеристики АТКА ДРК-Е для ПЭ и ПНД труб Ду80 (90)

Материал

чугун

Мах температура рабочей среды

110 °С

Давление

16 бар

Номинальный диаметр (DN)

80 мм

Строительная длина

150 мм

Обжимной диапазон

90 мм

Гарантия производителя 12 месяцев

на товары АТКА

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
